Графический каталог запасных частей к технике: LOVOL TM3Y1A804-001K. Подставка

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5

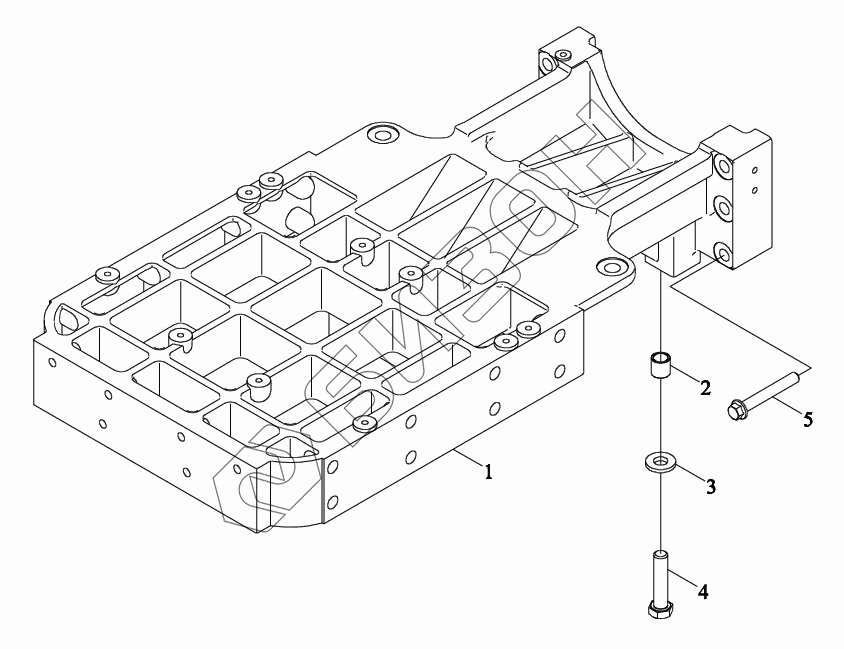

Позиция на иллюстрации Заводской номер детали Название детали Цена
TY3S312020000K TY3S312020000K Подставка в сборе
Загрузка ...
1 TY3S312020001K Подпорка
Загрузка ...
2 FT654.31A.106 Втулка фиксирующая
Загрузка ...
3 FT804.31B.120 Шайба
Загрузка ...
4 GBT5785-M18X1.5X80-10.9-A3L Болт с шестигранной головкой
Загрузка ...
5 GBT16674.1-M16X100-10.9-A3L Болт с фланцем
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
