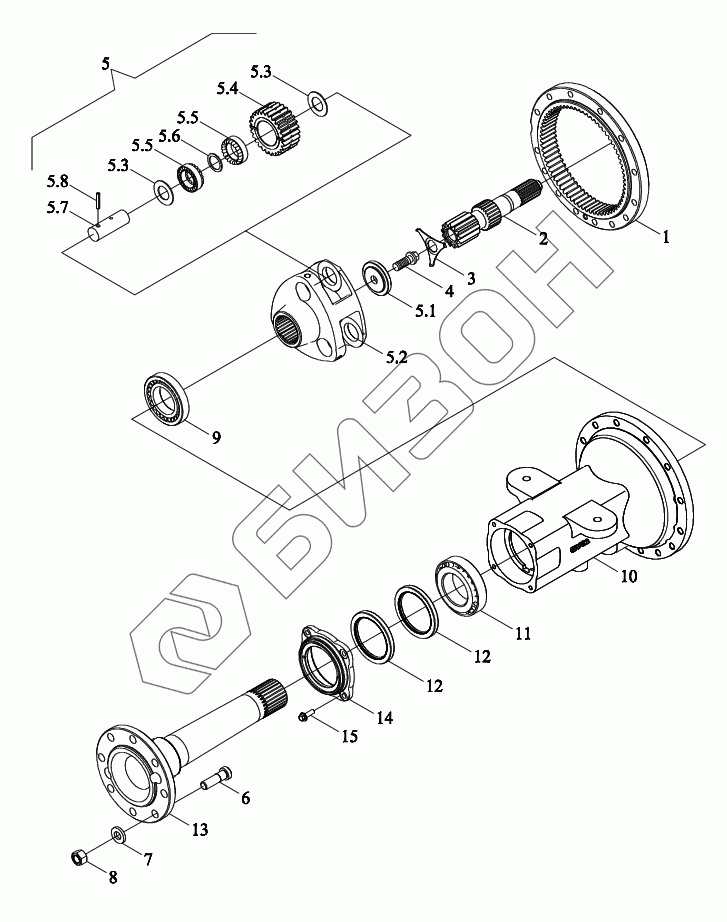

Графический каталог запасных частей к технике: LOVOL TM3Y1A804-001K. Левая конечная передача
1
2
3
4
5
5.1
5.2
5.3
5.3
5.4
5.5
5.5
5.6
5.7
5.8
6
7
8
9
10
11
12
12
13
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TB3S391010000K | TB3S391010000K | Передача левая конечная в сборе |
Загрузка ...
|
|
| 1 | TB3S391010003K | Обод |
Загрузка ...
|
|
| 2 | TB3S391010002K | Вал |
Загрузка ...
|
|
| 3 | FT800.39.112a | Подушка |
Загрузка ...
|
|
| 4 | FT800.39.105a | Болт |
Загрузка ...
|
|
| 5 | TB3S391010004K | Водило планетарное |
Загрузка ...
|
|
| 5.1 | FT800.39.106b | Плита нажимная |
Загрузка ...
|
|
| 5.2 | TB3S391010005K | Водило планетарное |
Загрузка ...
|
|
| 5.3 | FT800.39.110 | Кольцо проставочное |
Загрузка ...
|
|
| 5.4 | TB3S391010006K | Колесо зубчатое |
Загрузка ...
|
|
| 5.5 | FT800.39.019 | Игла роликовая |
Загрузка ...
|
|
| 5.6 | FT800.39.109 | Кольцо проставочное |
Загрузка ...
|
|
| 5.7 | FT800.39.111 | Вал |
Загрузка ...
|
|
| 5.8 | QLWZB140-12X32 | Палец |
Загрузка ...
|
|
| 6 | FT800.39.101c | Болт |
Загрузка ...
|
|
| 7 | FT800.39.130 | Шайба |
Загрузка ...
|
|
| 8 | GBT6176-M20X1.5-LH-10-A3L | Болт |
Загрузка ...
|
|
| 9 | GBT297-30214 | Подшипники конические роликовые |
Загрузка ...
|
|
| 10 | TB3S391010001K | Корпус картера |
Загрузка ...
|
|
| 11 | GBT297-32216 | Подшипники конические роликовые |
Загрузка ...
|
|
| 12 | GBT9877.1-FB100X130X12D | Втулка уплотнительная |
Загрузка ...
|
|
| 13 | TB3S391010007K | Вал приводной |
Загрузка ...
|
|
| 14 | TB3S391010008K | Крышка |
Загрузка ...
|
|
| 15 | GBT16674.1-M10X30-8.8-A3L | Болт с фланцем |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
