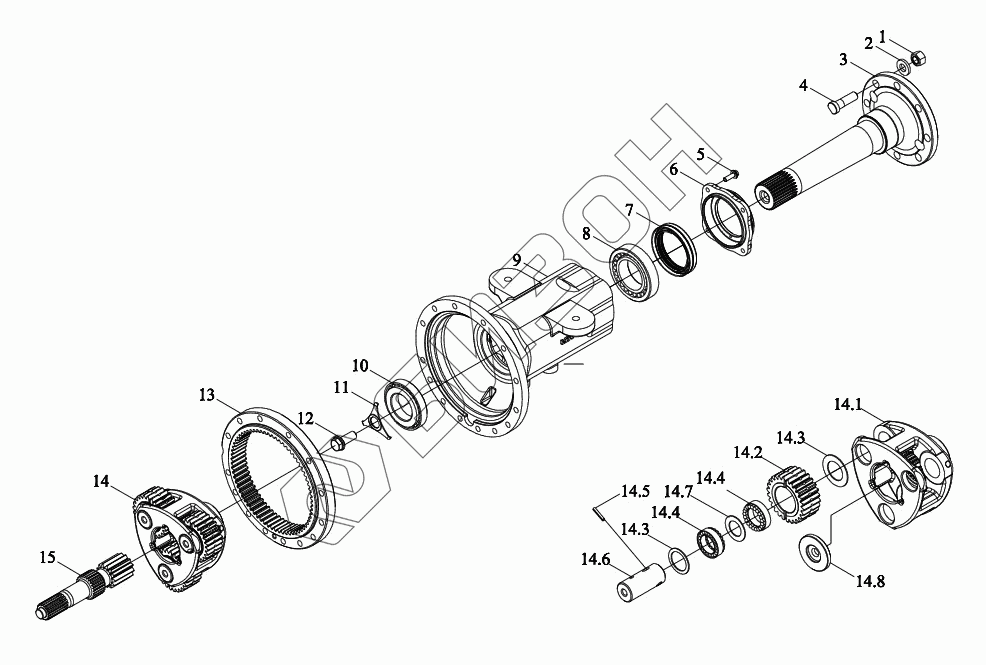

Графический каталог запасных частей к технике: LOVOL TM3Y1A804-001K. Правая конечная передача
1
2
3
4
5
6
7
8
9
10
11
12
13
14
14.1
14.2
14.3
14.3
14.4
14.4
14.5
14.6
14.7
14.8
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TB3S392010000K | TB3S392010000K | Передача правая конечная в сборе |
Загрузка ...
|
|
| 1 | GBT6176-M20X1.5-10-A3L | Болт |
Загрузка ...
|
|
| 2 | FT800.39.130 | Шайба |
Загрузка ...
|
|
| 3 | TB3S391010007K | Вал приводной |
Загрузка ...
|
|
| 4 | FT800.39.101d | Болт |
Загрузка ...
|
|
| 5 | GBT16674.1-M10X30-8.8-A3L | Болт с фланцем |
Загрузка ...
|
|
| 6 | TB3S391010008K | Крышка |
Загрузка ...
|
|
| 7 | GBT9877.1-FB100X130X12D | Втулка уплотнительная |
Загрузка ...
|
|
| 8 | GBT297-32216 | Подшипники конические роликовые |
Загрузка ...
|
|
| 9 | TB3S392010001K | Корпус картера |
Загрузка ...
|
|
| 10 | GBT297-30214 | Подшипники конические роликовые |
Загрузка ...
|
|
| 11 | FT800.39.112a | Подушка |
Загрузка ...
|
|
| 12 | FT800.39.105a | Болт |
Загрузка ...
|
|
| 13 | TB3S391010003K | Обод |
Загрузка ...
|
|
| 14 | TB3S391010004K | Водило планетарное |
Загрузка ...
|
|
| 14.1 | TB3S391010005K | Водило планетарное |
Загрузка ...
|
|
| 14.2 | TB3S391010006K | Колесо зубчатое |
Загрузка ...
|
|
| 14.3 | FT800.39.110 | Кольцо проставочное |
Загрузка ...
|
|
| 14.4 | FT800.39.019 | Игла роликовая |
Загрузка ...
|
|
| 14.5 | QLWZB140-12X32 | Палец |
Загрузка ...
|
|
| 14.6 | FT800.39.111 | Вал |
Загрузка ...
|
|
| 14.7 | FT800.39.109 | Кольцо проставочное |
Загрузка ...
|
|
| 14.8 | FT800.39.106b | Плита нажимная |
Загрузка ...
|
|
| 15 | TB3S392010002K | Вал |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
