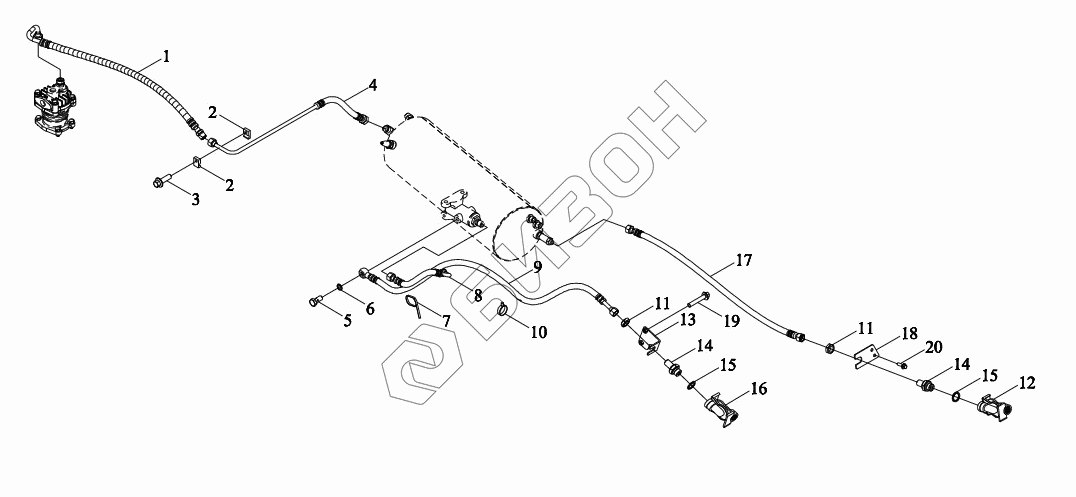

Графический каталог запасных частей к технике: LOVOL TM3Y1A854-008K. Газопровод
1
2
2
3
4
5
6
7
8
9
10
11
11
12
13
14
14
15
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TY3S803020000K | TY3S803020000K | Газопровод в сборе |
Загрузка ...
|
|
| 1 | TY3S803020001K | Трубопровод |
Загрузка ...
|
|
| 2 | TB454.40X-01 | Зажим трубный |
Загрузка ...
|
|
| 3 | GBT16674.1-M8X30-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 4 | TY3S803010002K | Труба впускная |
Загрузка ...
|
|
| 5 | FT65.50.106 | Болт полый |
Загрузка ...
|
|
| 6 | JBT982-14 | Шайба комбинированная уплотнительная |
Загрузка ...
|
|
| 7 | Q67405200 | Лента стяжная |
Загрузка ...
|
|
| 8 | TY3S803010003K | Труба впускная |
Загрузка ...
|
|
| 9 | TY3S803010005K | Газопровод |
Загрузка ...
|
|
| 10 | 3203505D9-L | Держатель |
Загрузка ...
|
|
| 11 | GBT6173-M18X1.5-05-A3L | Гайка шестигранная тонкая |
Загрузка ...
|
|
| 12 | TS04803010011K | Штуцер соединительный |
Загрузка ...
|
|
| 13 | TY3S803010011K | Рама монтажная |
Загрузка ...
|
|
| 14 | FT800.80L.212 | Штуцер соединительный |
Загрузка ...
|
|
| 15 | JBT982-22 | Шайба комбинированная уплотнительная |
Загрузка ...
|
|
| 16 | TS04803010012K | Штуцер соединительный |
Загрузка ...
|
|
| 17 | TY3S803010004K | Газопровод |
Загрузка ...
|
|
| 18 | TY3S803010013K | Плита монтажная |
Загрузка ...
|
|
| 19 | GBT16674.1-M8X45-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 20 | GBT16674.1-M8X20-8.8-A2L | Болт с фланцем |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
