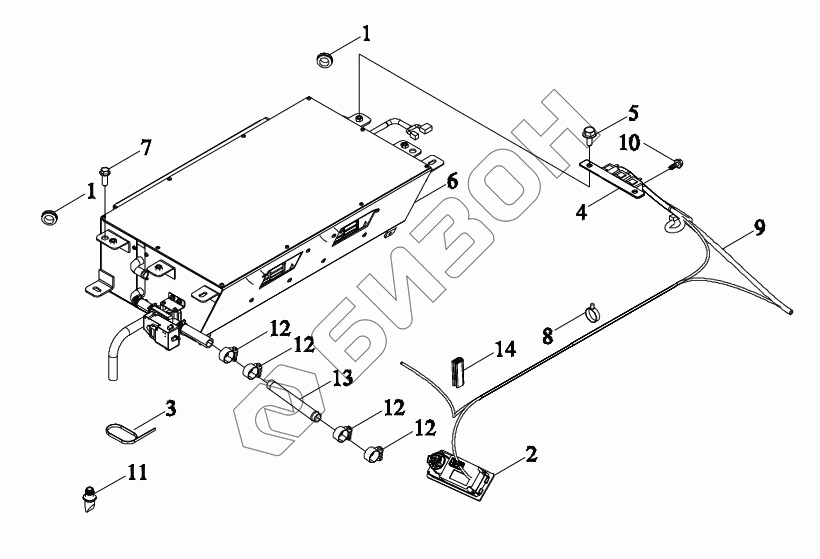

Графический каталог запасных частей к технике: LOVOL TM3Y1A854-008K. Система кондиционирования воздуха - кабина 1

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
1
2
3
4
5
6
7
8
9
10
11
12
12
12
12
13
14
Позиция на иллюстрации Заводской номер детали Название детали Цена
TB3S811070000 TB3S811070000 Система кондиционирования воздуха в сборе кабины
Загрузка ...
1 FT65.48.093 Диафрагма резиновая
Загрузка ...
2 TB3S811070004 Панель управления
Загрузка ...
3 Q67405200 Лента стяжная
Загрузка ...
4 TB3S811050001 Крепёжная пластинка
Загрузка ...
5 GBT5789-M8X12-8.8-A2L Болт с фланцем
Загрузка ...
6 TB3S811070001 Испаритель в сборе
Загрузка ...
7 GBT5789-M8X20-8.8-A2L Болт с фланцем
Загрузка ...
8 3203505D9-L Держатель
Загрузка ...
9 TB3S811050003 Жгут проводов
Загрузка ...
10 GBT5789-M5X12-8.8-A2L Болт с фланцем
Загрузка ...
11 TS04811080003 Клапан
Загрузка ...
12 Q67525 Хомут червячный
Загрузка ...
13 TB3S811070005 Стык
Загрузка ...
14 BZF0062-031 Корпус насоса
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
