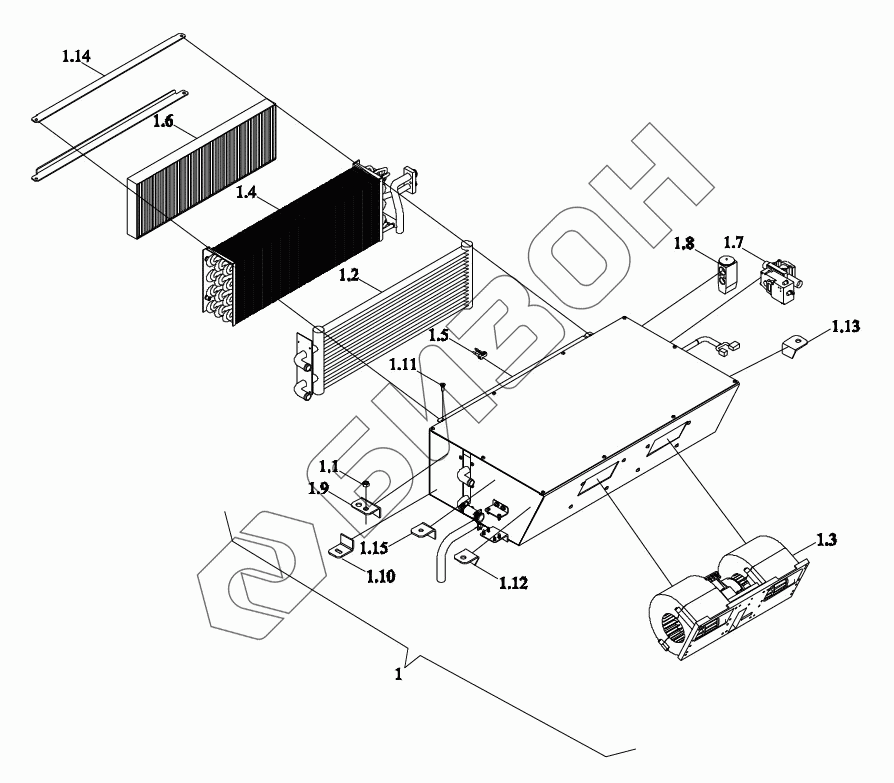

Графический каталог запасных частей к технике: LOVOL TM3Y1A854-008K. Система кондиционирования воздуха - кабина 2

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
1.1
1.2
1.3
1.4
1.5
1.6
1.7
1.8
1.9
1.10
1.11
1.12
1.13
1.14
1.15
Позиция на иллюстрации Заводской номер детали Название детали Цена
TB3S811070000 TB3S811070000 Система кондиционирования воздуха в сборе кабины
Загрузка ...
1 TB3S811070001 Испаритель в сборе
Загрузка ...
1.1 GBT13681-M8-A2L Гайка
Загрузка ...
1.2 CD3R2911020008 Сердечник теплого воздуха
Загрузка ...
1.3 CD3R2911020006 Вентилятор испарения
Загрузка ...
1.4 CD3R2911020007 Корпус оправки
Загрузка ...
1.5 CD3R2911020012 Датчик
Загрузка ...
1.6 CD3R2911020010 Фильтровальная сетка
Загрузка ...
1.7 CD3R2911020032 Клапан водяной
Загрузка ...
1.8 CD3R2911020011 Клапан расширительный
Загрузка ...
1.9 TB3S811070002 Плита монтажная
Загрузка ...
1.10 CD3R2911020035 Монтажная пластина 1
Загрузка ...
1.11 GBT819.2-M6X16-8.8-A2L Винт с потайной головкой и поперечной канавкой
Загрузка ...
1.12 CD3R2911020036 Монтажная пластина 2
Загрузка ...
1.13 CD3R2911020037 Плита монтажная
Загрузка ...
1.14 CD3R2911020045 Пластинка крепёжная
Загрузка ...
1.15 TB3S811070003 Плита монтажная
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
