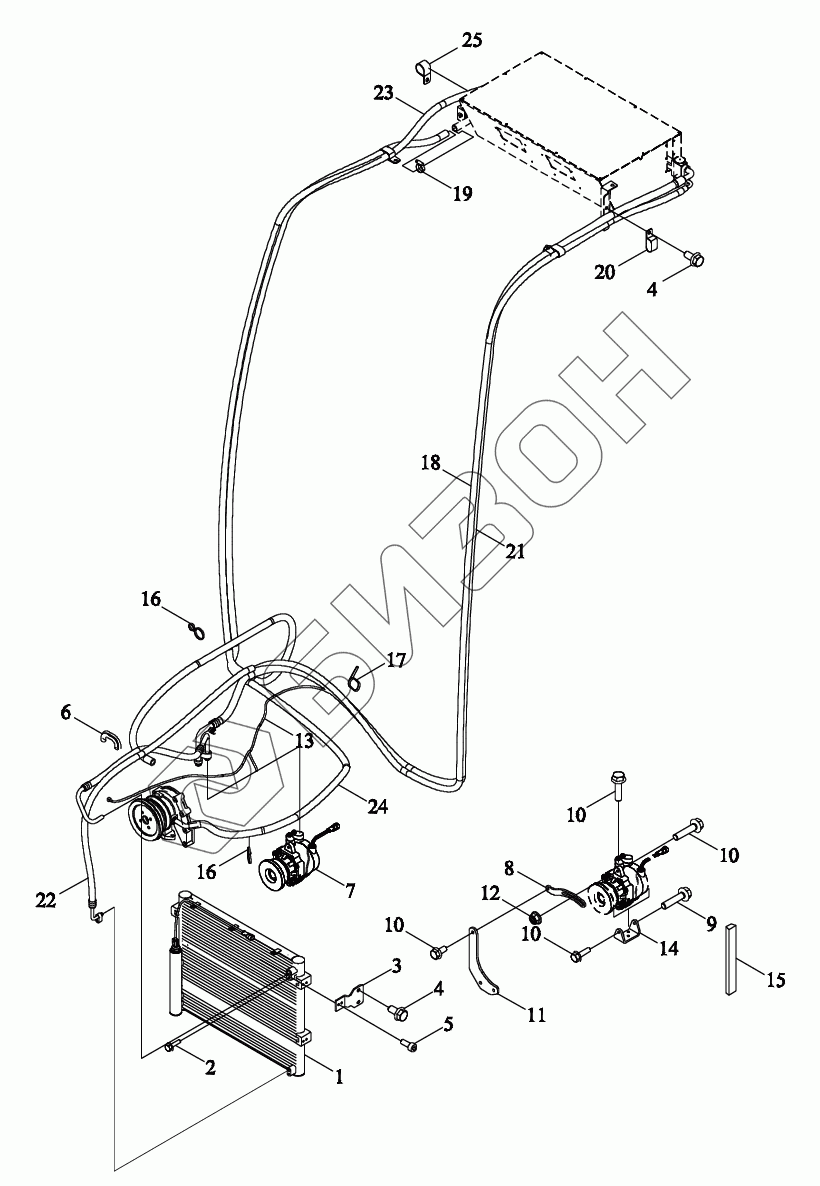

Графический каталог запасных частей к технике: LOVOL TM3Y1A854-008K. Система кондиционирования воздуха - двигатель
1
2
3
4
4
5
6
7
8
9
10
10
10
10
11
12
13
14
15
16
16
17
18
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TY3S812030000K | TY3S812030000K | Система кондиционирования воздуха в сборе двигателя |
Загрузка ...
|
|
| 1 | TY3S812070005 | Конденсатор в сборе |
Загрузка ...
|
|
| 2 | GBT5789-M6X20-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 3 | TY3S812030001K | Кронштейн |
Загрузка ...
|
|
| 4 | GBT5789-M8X16-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 5 | GBT70.1-M6X16-8.8-A2L | Винт с цилиндрической головкой и внутренним шестигранником |
Загрузка ...
|
|
| 6 | TS04812010009 | Лента защитная |
Загрузка ...
|
|
| 7 | TS04812010007a | Компрессор |
Загрузка ...
|
|
| 8 | TS04812030004 | Плита |
Загрузка ...
|
|
| 9 | GBT5789-M8X40-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 10 | GBT5789-M8X25-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 11 | TS04812030003 | Кронштейн |
Загрузка ...
|
|
| 12 | GBT6177.1-M8-8-A2L | Гайка с фланцем |
Загрузка ...
|
|
| 13 | TY3S812010006K | Трубопровод |
Загрузка ...
|
|
| 14 | TC02812020002 | Кронштейн |
Загрузка ...
|
|
| 15 | TB2C812010004 | Пояс компрессора |
Загрузка ...
|
|
| 16 | TG3S488010002 | Хомут гибкий |
Загрузка ...
|
|
| 17 | Q67407200 | Лента стяжная |
Загрузка ...
|
|
| 18 | TY3S812070002 | Выключатель отопителя |
Загрузка ...
|
|
| 19 | Q67527 | Тип обруч шланга привода червя |
Загрузка ...
|
|
| 20 | TS06811010007 | Скоба крепёжная |
Загрузка ...
|
|
| 21 | TY3S481020003 | Жгут проводов |
Загрузка ...
|
|
| 22 | TY3S812070004 | Трубопровод |
Загрузка ...
|
|
| 23 | TY3S812030002K | Выходная труба двигателя |
Загрузка ...
|
|
| 24 | TY3S812070003 | Трубопровод |
Загрузка ...
|
|
| 25 | TS06482010005 | Скоба зажимная |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
