Графический каталог запасных частей к технике: LOVOL TM3Y1A854-008K. Кабина 8

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
4
5
6
6
7
8
9
10
11
12
13
14
14
15

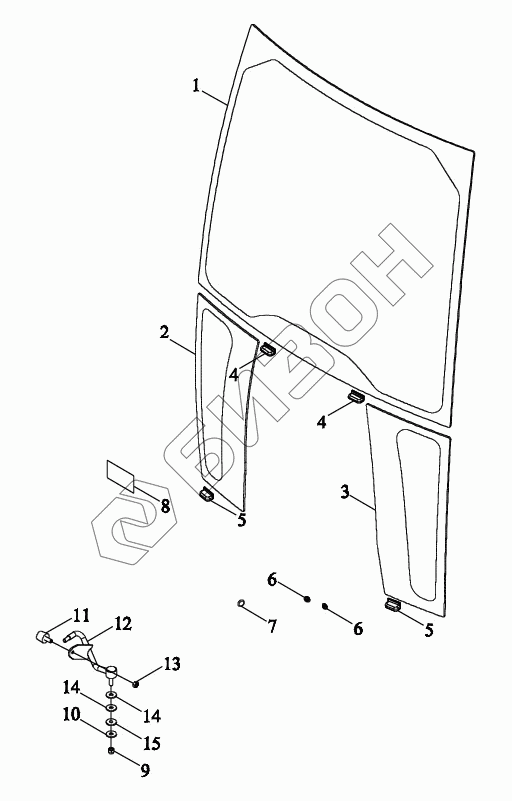

Позиция на иллюстрации Заводской номер детали Название детали Цена
TM3Y451032000K TM3Y451032000K Комплектующие кабины
Загрузка ...
TY3S451042001K TY3S451042001K Кабина
Загрузка ...
TM3Y451030000K TM3Y451030000K Кабина в сборе
Загрузка ...
1 TB3S451250004 Стекло
Загрузка ...
2 TB3S451025005 Стекло
Загрузка ...
3 TB3S451025004 Стекло
Загрузка ...
4 TS06451011269 Подушка
Загрузка ...
5 TS06451011274 Подушка
Загрузка ...
6 TS06471014003 Заглушка
Загрузка ...
7 TD800.452-11 Заглушка
Загрузка ...
8 TS04451010003 Кольцо в форме О
Загрузка ...
9 GBT889.1-M10-8-A3L Контргайка неметаллическая
Загрузка ...
10 TS04451012128 Кольцо прокладочное
Загрузка ...
11 TS04451012130 Упор
Загрузка ...
12 TS04451012101 Кронштейн
Загрузка ...
13 GBT6170-M10-8-A3L Гайка
Загрузка ...
14 GBT96.1-10-A3L Шайба большая
Загрузка ...
15 TS04451012127 Втулка нейлоновая
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
