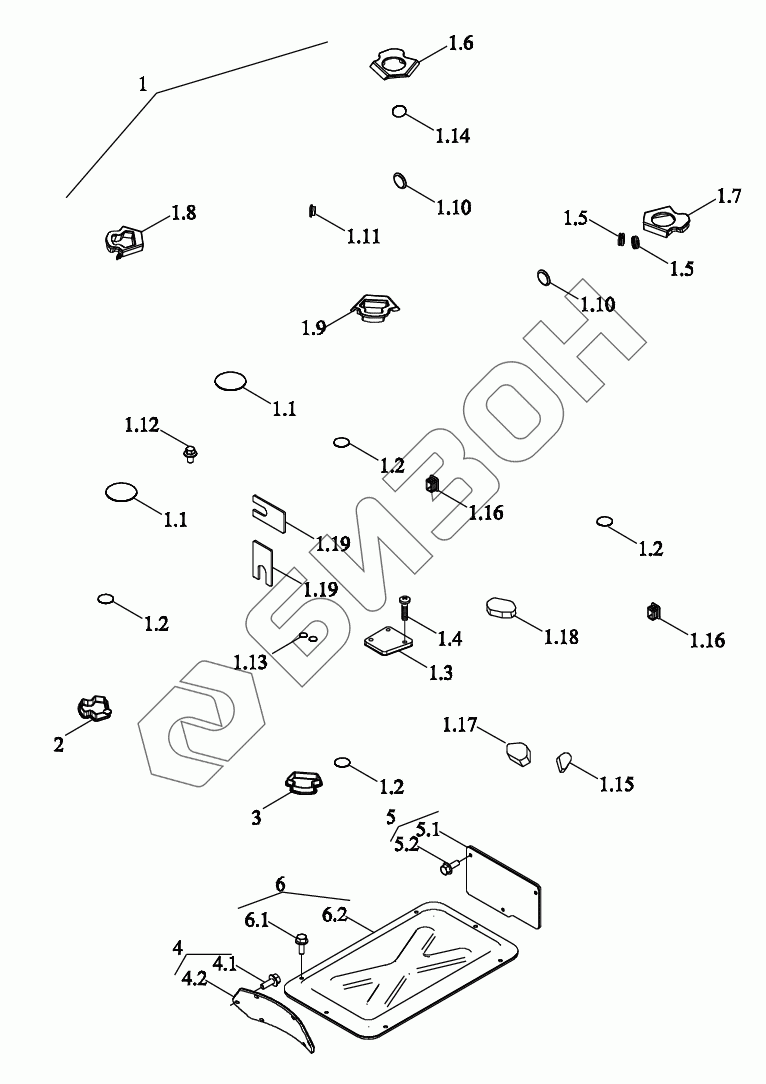

Графический каталог запасных частей к технике: LOVOL TM3Y1A854-008K. Кабина 9
1
1.1
1.1
1.2
1.2
1.2
1.2
1.3
1.4
1.5
1.5
1.6
1.7
1.8
1.9
1.10
1.10
1.11
1.12
1.13
1.14
1.15
1.16
1.16
1.17
1.18
1.19
1.19
2
3
4
4.1
4.2
5
5.1
5.2
6
6.1
6.2
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TM3Y451030000K | TM3Y451030000K | Кабина в сборе |
Загрузка ...
|
|
| TM3Y451032000K | TM3Y451032000K | Комплектующие кабины |
Загрузка ...
|
|
| 1 | TY3S451012002K | Герметизация |
Загрузка ...
|
|
| 1.1 | TS04451049001 | Заглушка |
Загрузка ...
|
|
| 1.2 | TS04451049002 | Заглушка |
Загрузка ...
|
|
| 1.3 | TS04451010045 | Накладка |
Загрузка ...
|
|
| 1.4 | GBT819.1-M6X16-4.8-A2L | Винт с потайной головкой и поперечной канавкой |
Загрузка ...
|
|
| 1.5 | TS06486010011 | Уплотнение |
Загрузка ...
|
|
| 1.6 | TS06451019010 | Пробка резиновая |
Загрузка ...
|
|
| 1.7 | TS06451019009 | Пробка резиновая |
Загрузка ...
|
|
| 1.8 | TS06451019008 | Пробка резиновая |
Загрузка ...
|
|
| 1.9 | TS06451019007 | Пробка резиновая |
Загрузка ...
|
|
| 1.10 | BZF0056-003 | Крышка |
Загрузка ...
|
|
| 1.11 | TS06471014003 | Заглушка |
Загрузка ...
|
|
| 1.12 | GBT16674.1-M6X12-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 1.13 | QLWZL002-20X1.0 | Компенсатор |
Загрузка ...
|
|
| 1.14 | QLWZL002-35X1.0 | Компенсатор |
Загрузка ...
|
|
| 1.15 | TS06451049011 | Блок герметический |
Загрузка ...
|
|
| 1.16 | TS04451010010 | Заглушка |
Загрузка ...
|
|
| 1.17 | TS06451049010 | Блок герметический |
Загрузка ...
|
|
| 1.18 | TS06451049012 | Блок герметический |
Загрузка ...
|
|
| 1.19 | TB2S451010042 | Пластина уплотняющая |
Загрузка ...
|
|
| 2 | TS06811010009 | Кольцо защитное |
Загрузка ...
|
|
| 3 | TS06811010008 | Кольцо защитное |
Загрузка ...
|
|
| 4 | TS04451016007 | Крышка |
Загрузка ...
|
|
| 4.1 | GBT5789-M6X16-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 4.2 | TS04451016009 | Крышка |
Загрузка ...
|
|
| 5 | TS04451016003 | Крышка пола |
Загрузка ...
|
|
| 5.1 | TS04451016006 | Крышка |
Загрузка ...
|
|
| 5.2 | GBT5789-M6X16-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 6 | TS04451016001 | Крышка |
Загрузка ...
|
|
| 6.1 | GBT5789-M6X16-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 6.2 | TS04451016004 | Крышка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
