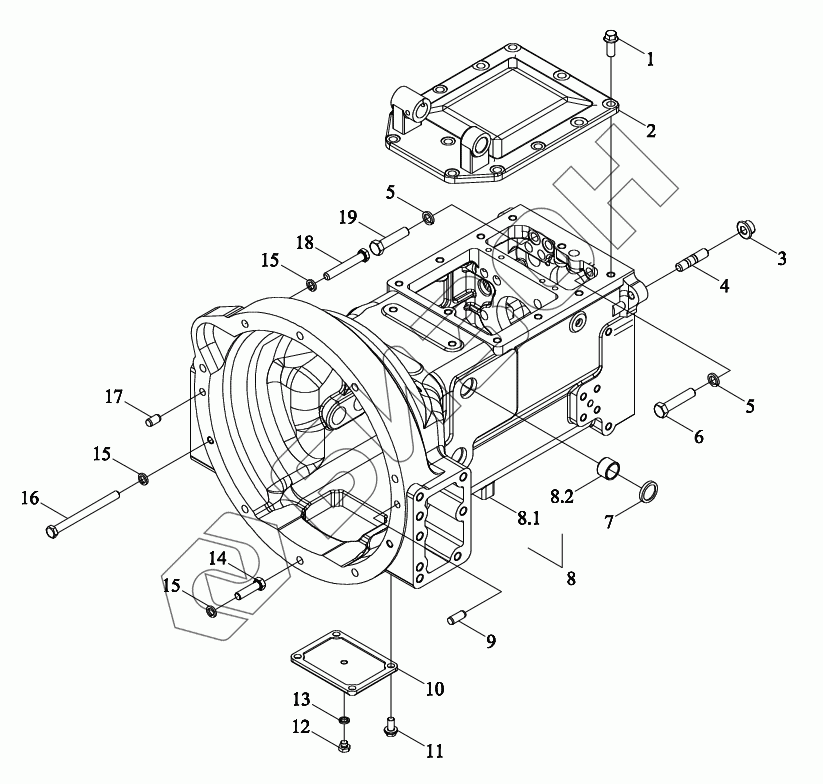

Графический каталог запасных частей к технике: LOVOL TM3Y1A854-008K. Корпус коробки скоростей
1
2
3
4
5
5
6
7
8
8.1
8.2
9
10
11
12
13
14
15
15
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TY3S371020000K | TY3S371020000K | Корпус коробки скоростей в сборе |
Загрузка ...
|
|
| 1 | GBT16674.1-M12X30-10.9-A3L | Болт с фланцем |
Загрузка ...
|
|
| 2 | TY3S371010003K | Крышка верхняя |
Загрузка ...
|
|
| 3 | SPL6177.2-M14X1.5-10-F3 | Гайка с фланцем |
Загрузка ...
|
|
| 4 | GBT899-AM14-M14X1.5X40-10.9-A3L | Шпилька с двойной головкой |
Загрузка ...
|
|
| 5 | GBT93-14-A3L | Гровер |
Загрузка ...
|
|
| 6 | GBT5782-M14X65-10.9-O | Болт |
Загрузка ...
|
|
| 7 | FT300.43.141 | Сальник |
Загрузка ...
|
|
| 8 | TY3S371010001 | Корпус коробки скоростей |
Загрузка ...
|
|
| 8.1 | TY3S371010002a | Корпус картера |
Загрузка ...
|
|
| 8.2 | TC03371040020a | Втулка |
Загрузка ...
|
|
| 9 | GBT119.1-12m6X30-A3L | Штырь цилиндрический |
Загрузка ...
|
|
| 10 | TB400.371E-03 | Крышка |
Загрузка ...
|
|
| 11 | GBT16674.1-M10X20-8.8-A3L | Болт с фланцем |
Загрузка ...
|
|
| 12 | Q617B10 | Ввёртыш |
Загрузка ...
|
|
| 13 | JBT982-10 | Шайба комбинированная уплотнительная |
Загрузка ...
|
|
| 14 | GBT5783-M12X45-10.9-A3L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 15 | GBT93-12-A3L | Гровер |
Загрузка ...
|
|
| 16 | TB3S371010002 | Болт |
Загрузка ...
|
|
| 17 | GBT899-AM14-M14X1.5X45-10.9-A3L | Шпилька с двойной головкой |
Загрузка ...
|
|
| 18 | GBT5782-M12X80-10.9-A3L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 19 | GBT5782-M14X60-10.9-O | Болт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
