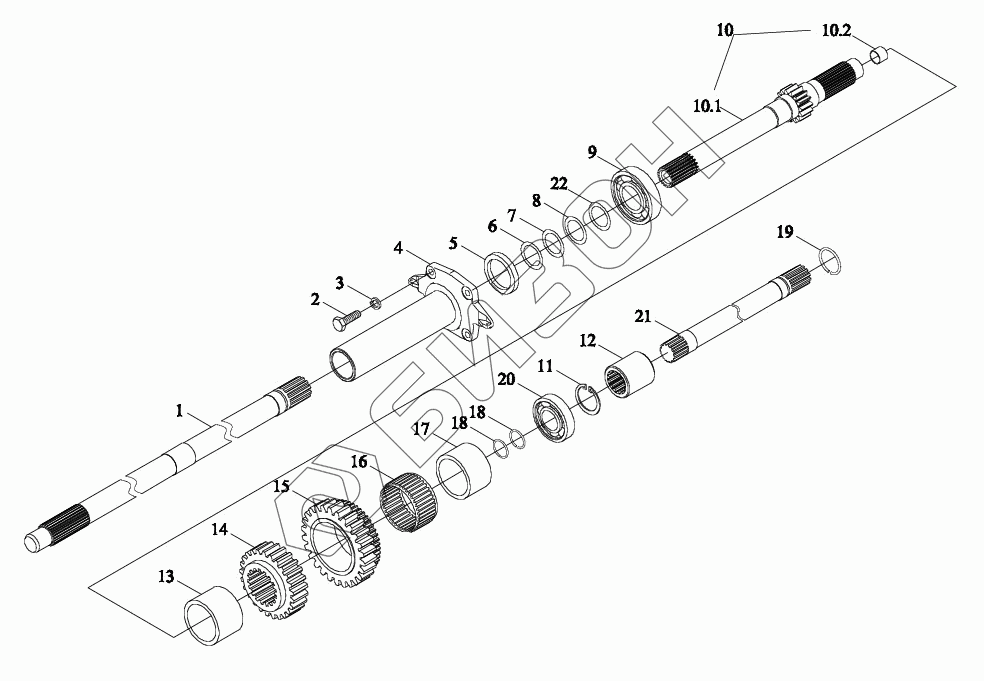

Графический каталог запасных частей к технике: LOVOL TM3Y1A854-008K. Основная коробка передач 1

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
7
8
9
10
10.1
10.2
11
12
13
14
15
16
17
18
18
19
20
21
22
Позиция на иллюстрации Заводской номер детали Название детали Цена
TY3S372020000 TY3S372020000 Коробка передач основная в сборе
Загрузка ...
1 TY3S372020009 Вал
Загрузка ...
2 GBT5783-M8X25-8.8-A2L Болт с шестигранной головкой
Загрузка ...
3 GBT93-8-A3L Гровер
Загрузка ...
4 TB3S372010004 Крышка подшипника
Загрузка ...
5 GBT9877.1-FB40X62X8F Втулка уплотнительная
Загрузка ...
6 TB604.372T-12 Подушка
Загрузка ...
7 TB604.372T-13 Подушка
Загрузка ...
8 TB604.372T-14 Подушка
Загрузка ...
9 GBT297-30208 Подшипники конические роликовые
Загрузка ...
10 TY3S372020001 Вал
Загрузка ...
10.1 TY3S372020002 Вал
Загрузка ...
10.2 FT300.37.170 Втулка
Загрузка ...
11 GBT893.1-21 Кольцо эластичное стопорное для отверстий
Загрузка ...
12 FT300.37.136 Втулка соединительная
Загрузка ...
13 TB550.372-20 Втулка отсечная
Загрузка ...
14 TY3S372020004 Колесо зубчатое
Загрузка ...
15 TY3S372020006 Колесо зубчатое
Загрузка ...
16 TB604.372T-17 Подшипник
Загрузка ...
17 TB604.372T-16 Втулка
Загрузка ...
18 GBT3452.1-23.6X1.80G Кольцо уплотнительное резиновое для гидропневматики
Загрузка ...
19 GBT895.2-30 Кольцо ограничительное
Загрузка ...
20 GBT297-32007 Подшипники конические роликовые
Загрузка ...
21 TB3S372010001K Вал
Загрузка ...
22 BZF0002.1-071 Прокладка регулировочная
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
