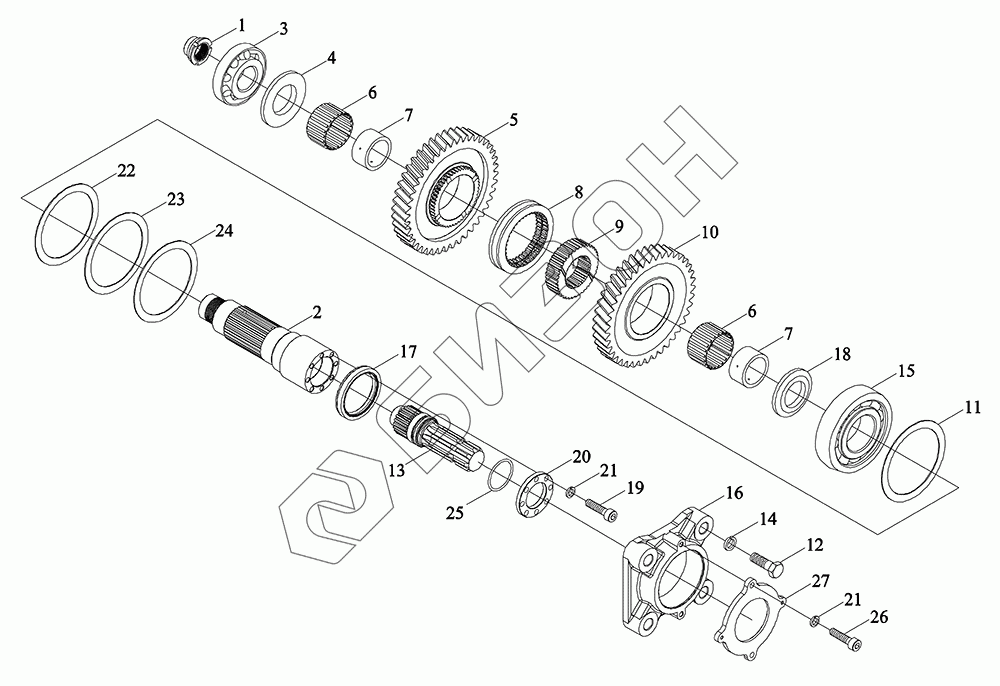

Графический каталог запасных частей к технике: LOVOL TM3Y1A854-008K. Механизм отбора мощности 2
1
2
3
4
5
6
6
7
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
21
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TY3S411010000K | TY3S411010000K | Колесо зубчатое |
Загрузка ...
|
|
| 1 | FT800A.41.139 | Контргайка приводного вала отбора мощности |
Загрузка ...
|
|
| 2 | TM4X411020011 | Вал приводный |
Загрузка ...
|
|
| 3 | GBT297-30210 | Подшипники конические роликовые |
Загрузка ...
|
|
| 4 | FT800A.41.141 | Кольцо промежуточное стопорное для вала отбора мощности |
Загрузка ...
|
|
| 5 | TB3S411010002K | Колесо зубчатое |
Загрузка ...
|
|
| 6 | QLWZB120-K68X78X34 | Подшипники игольчатые роликовые |
Загрузка ...
|
|
| 7 | FT800A.41.113 | Втулка |
Загрузка ...
|
|
| 8 | TC05412030004 | Муфта зубчатого зацепления |
Загрузка ...
|
|
| 9 | FT800.37.119 | Муфта зубчатая I-IV |
Загрузка ...
|
|
| 10 | TD800.412K-02 | Колесо зубчатое |
Загрузка ...
|
|
| 11 | TH04412010011 | Кольцо |
Загрузка ...
|
|
| 12 | TB3S411010005K | Болт |
Загрузка ...
|
|
| 13 | TM4X411020012 | Вал отбора мощности - 8 зубьев |
Загрузка ...
|
|
| 14 | GBT93-16-A3L | Гровер |
Загрузка ...
|
|
| 15 | GBT297-30212 | Подшипники конические роликовые |
Загрузка ...
|
|
| 16 | TM4X411020014 | Крышка подшипника отбора мощности |
Загрузка ...
|
|
| 17 | TM4X411020015 | Сальник 68X90X14 |
Загрузка ...
|
|
| 18 | TH04412010006 | Втулка вала |
Загрузка ...
|
|
| 19 | GBT70.1-M8X25-10.9-A2L | Винт с цилиндрической головкой с внутренним шестигранником |
Загрузка ...
|
|
| 20 | TM4X411020013 | Заглушка |
Загрузка ...
|
|
| 21 | GBT93-8-A2L | Гровер |
Загрузка ...
|
|
| 22 | TH04412010012 | Кольцо |
Загрузка ...
|
|
| 23 | TH04412010013 | Кольцо |
Загрузка ...
|
|
| 24 | TH04412010014 | Кольцо |
Загрузка ...
|
|
| 25 | GBT3452.1-40.0X2.65G | Кольцо уплотнительное |
Загрузка ...
|
|
| 26 | GBT70.1-M8X20-10.9-A2L | Винт |
Загрузка ...
|
|
| 27 | TM4X411020016 | Скоба ограничительная |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
