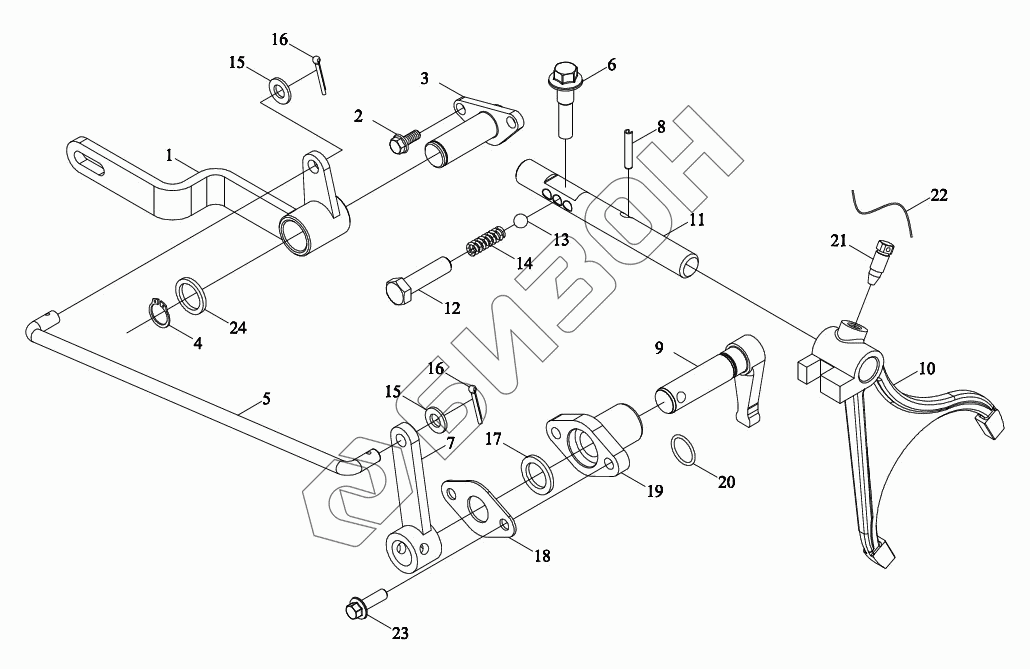

Графический каталог запасных частей к технике: LOVOL TM3Y1A854-008K. Механизм управления отбором мощности
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
15
16
16
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TP4M413010001 | TP4M413010001 | Механизм управления отбором мощности в сборе |
Загрузка ...
|
|
| TY3S413010000K | TY3S413010000K | Механизм управления отбором мощности в сборе |
Загрузка ...
|
|
| 1 | TP4M413010005 | Рычаг качающийся |
Загрузка ...
|
|
| 2 | GBT16674.1-M8X16-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 3 | TP4M413010008 | Вал |
Загрузка ...
|
|
| 4 | GBT894.1-20 | Кольцо стопорное |
Загрузка ...
|
|
| 5 | TP4M413010012 | Тяга рычага |
Загрузка ...
|
|
| 6 | TP4M413010013 | Болт |
Загрузка ...
|
|
| 7 | TP4M413010003 | Рычаг качающийся |
Загрузка ...
|
|
| 8 | GBT879.3-8X35 | Штырь |
Загрузка ...
|
|
| 9 | TB3S413010001K | Рычаг качающийся |
Загрузка ...
|
|
| 10 | TH04413010011 | Вилка отводная |
Загрузка ...
|
|
| 11 | TP4M413010004 | Ось вилки переключения |
Загрузка ...
|
|
| 12 | GBT5783-M12X30-8.8-A3L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 13 | GBT308-10-G100-b | Шарик стальной |
Загрузка ...
|
|
| 14 | FT800.37.139 | Пружина |
Загрузка ...
|
|
| 15 | GBT97.1-10-A3L | Шайба плоская |
Загрузка ...
|
|
| 16 | GBT91-3.2X32-A3L | Шплинт |
Загрузка ...
|
|
| 17 | TH04413010012 | Сальник |
Загрузка ...
|
|
| 18 | TH04413010014 | Прокладка |
Загрузка ...
|
|
| 19 | TH04413010013 | Втулка вала |
Загрузка ...
|
|
| 20 | GBT3452.1-17.0X1.80G | Кольцо уплотнительное резиновое для гидропневматики |
Загрузка ...
|
|
| 21 | FT800.37.194 | Винт |
Загрузка ...
|
|
| 22 | FT800A.41.241 | Проволока стальная |
Загрузка ...
|
|
| 23 | GBT16674.1-M8X25-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 24 | GBT97.1-20-A3L | Шайба плоская |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
