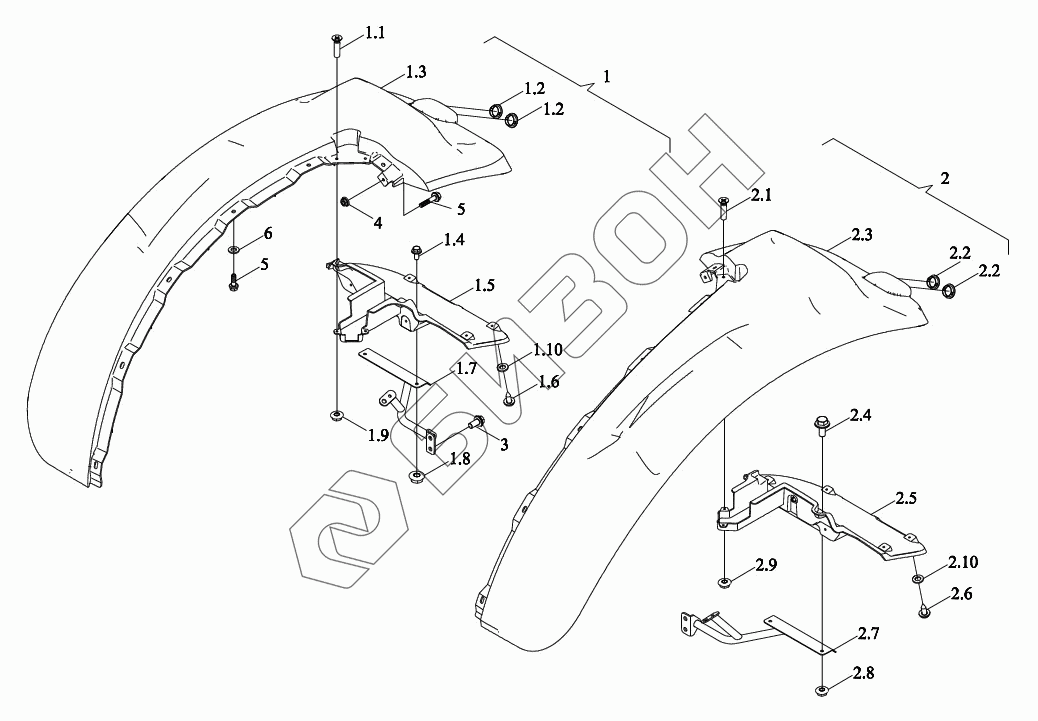

Графический каталог запасных частей к технике: LOVOL TM3Y1A854-008K. Молдинг заднего брызговика

Тип техники

Марка

Модель

Схема

1.1

1.2

1.3

1.4

1.5

1.6

1.7

1.8

1.9

1.10

2.1

2.2

2.3

2.4

2.5

2.6

2.7

2.8

2.9

2.10

Позиция на иллюстрации	Заводской номер детали	Название детали	Цена
TP4M455010000	TP4M455010000	Молдинг заднего брызговика в сборе	Загрузка ...
1	TP4M455010002	Щиток грязевой	Загрузка ...
1.1	GBT819.1-M5X20-4.8-A2L	Винт с потайной головкой с поперечной канавкой	Загрузка ...
1.2	TP4M455010015	Заглушка	Загрузка ...
1.3	TP4M455010004	Плита правая	Загрузка ...
1.4	GBT16674.1-M6X12-8.8-A2L	Болт с фланцем	Загрузка ...
1.5	TP4M455010006	Планка защитная	Загрузка ...
1.6	GBT845-ST4.2X13	Саморез	Загрузка ...
1.7	TP4M455010013	Рама монтажная	Загрузка ...
1.8	GBT6177.1-M6-8-A2L	Гайка с фланцем	Загрузка ...
1.9	GBT6177.1-M5-8-A2L	Гайка с фланцем	Загрузка ...
1.10	GBT97.1-5-A3L	Шайба плоская	Загрузка ...
2	TP4M455010001	Щиток грязевой	Загрузка ...
2.1	GBT819.1-M5X20-4.8-A2L	Винт с потайной головкой с поперечной канавкой	Загрузка ...
2.2	TP4M455010015	Заглушка	Загрузка ...
2.3	TP4M455010003	Плита	Загрузка ...
2.4	GBT16674.1-M6X12-8.8-A2L	Болт с фланцем	Загрузка ...
2.5	TP4M455010005	Планка защитная	Загрузка ...
2.6	GBT845-ST4.2X13	Саморез	Загрузка ...
2.7	TP4M455010007	Рама монтажная	Загрузка ...
2.8	GBT6177.1-M6-8-A2L	Гайка с фланцем	Загрузка ...
2.9	GBT6177.1-M5-8-A2L	Гайка с фланцем	Загрузка ...
2.10	GBT97.1-5-A3L	Шайба плоская	Загрузка ...
3	GBT16674.1-M10X20-8.8-A3L	Болт шестигранный фланцевый	Загрузка ...
4	GBT6177.1-M8-10-A2L	Гайка с фланцем	Загрузка ...
5	GBT16674.1-M8X20-8.8-A2L	Болт шестигранный фланцевый	Загрузка ...
6	GBT96.1-8-A2	Шайба большая	Загрузка ...

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
