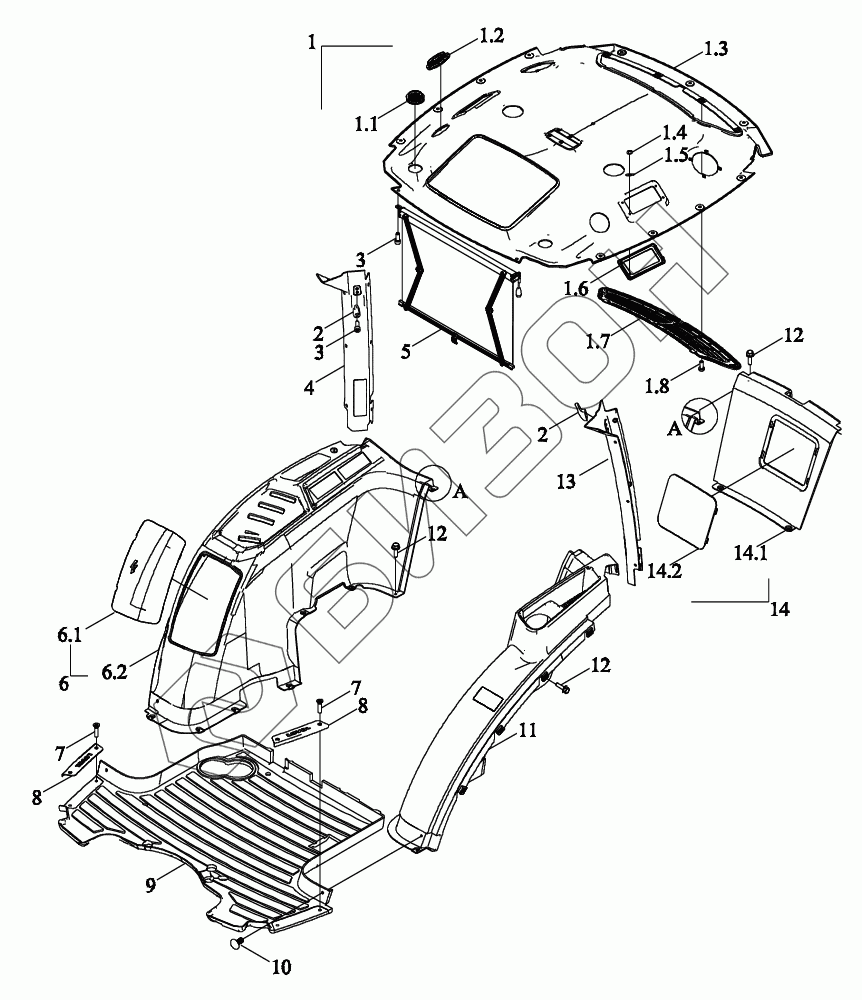

Графический каталог запасных частей к технике: LOVOL TM3Y1A854-008K. Внутренний молдинг
1
1.1
1.2
1.3
1.4
1.5
1.6
1.7
1.8
2
2
3
3
4
5
6
6.1
6.2
7
7
8
8
9
10
11
12
12
12
13
14
14.1
14.2
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TM3Y453040000K | TM3Y453040000K | Молдинг внутренний в сборе |
Загрузка ...
|
|
| 1 | TB3S453021000 | Молдинг внутренний верхний |
Загрузка ...
|
|
| 1.1 | TB3S453021002 | Выход воздуха |
Загрузка ...
|
|
| 1.2 | GE401Y.33.2.1-03 | Выход воздуха |
Загрузка ...
|
|
| 1.3 | TB3S453021001 | Интерьер верхний |
Загрузка ...
|
|
| 1.4 | GBT6170-M5-8-A2L | Гайка |
Загрузка ...
|
|
| 1.5 | GBT96.1-5-A3L | Шайба большая |
Загрузка ...
|
|
| 1.6 | TB3S453021004 | Плита монтажная |
Загрузка ...
|
|
| 1.7 | TB3S453021003 | Отверстие вентиляционное |
Загрузка ...
|
|
| 1.8 | GBT70.2-M6X16-8.8-A2L | Винты с головкой под торцевой ключ |
Загрузка ...
|
|
| 2 | BZF0045-001 | Крючки для одежды |
Загрузка ...
|
|
| 3 | GBT70.1-M6X16-8.8-A2L | Винт с цилиндрической головкой и внутренним шестигранником |
Загрузка ...
|
|
| 4 | TY3S453010003K | Корпус |
Загрузка ...
|
|
| 5 | TB1S453030005 | Козырек солнцезащитный |
Загрузка ...
|
|
| 6 | TY3S453010003 | Отделка внутренняя |
Загрузка ...
|
|
| 6.1 | TY3S453010005 | Крышка |
Загрузка ...
|
|
| 6.2 | TY3S453010004 | Отделка внутренняя |
Загрузка ...
|
|
| 7 | GBT819.1-M6X25-4.8-A2L | Винт с потайной головкой с поперечной канавкой |
Загрузка ...
|
|
| 8 | TS06453014000 | Плита нажимная |
Загрузка ...
|
|
| 9 | TY3S453010001K | Коврики напольные |
Загрузка ...
|
|
| 10 | Q69208 | Клипса |
Загрузка ...
|
|
| 11 | TY3S453010002K | Отделка внутренняя |
Загрузка ...
|
|
| 12 | GBT5789-M6X20-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 13 | TS04453013400a | Корпус |
Загрузка ...
|
|
| 14 | TS04453013302 | Отделка внутренняя |
Загрузка ...
|
|
| 14.1 | TS04453013300 | Отделка внутренняя |
Загрузка ...
|
|
| 14.2 | TY3S453010001 | Накладка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
