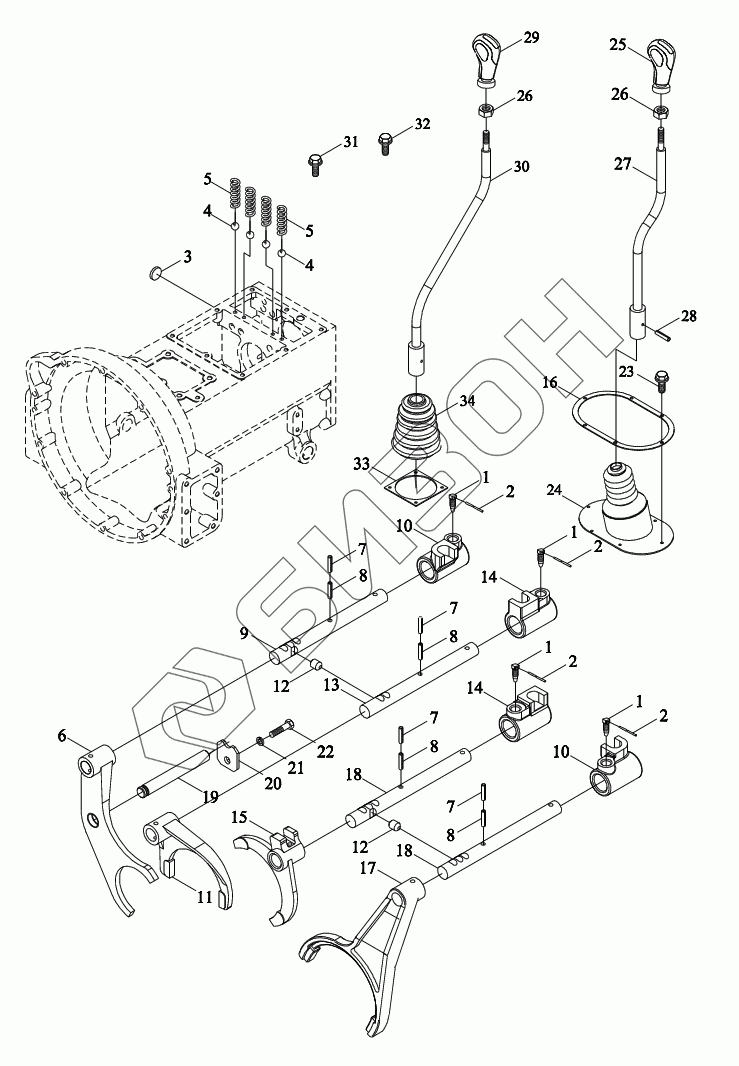

Графический каталог запасных частей к технике: LOVOL TM3Y1A854-008K. Система переключения передач
1
1
1
1
2
2
2
2
3
4
4
5
5
6
7
7
7
7
8
8
8
8
9
10
10
11
12
12
13
14
14
15
16
17
18
18
19
20
21
22
23
24
25
26
26
27
28
29
30
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TY3S374010000K | TY3S374010000K | Переключение передач скоростей |
Загрузка ...
|
|
| 1 | TB504.374-01 | Винт |
Загрузка ...
|
|
| 2 | TF1004.374-02 | Проволока стальная низкоуглеродистая СЗ-1,4х250 |
Загрузка ...
|
|
| 3 | Q72214 | Пробка коническая |
Загрузка ...
|
|
| 4 | GBT308-8-G100-b | Шарик стальной |
Загрузка ...
|
|
| 5 | BZF0027.1-047 | Пружина |
Загрузка ...
|
|
| 6 | TB550.374-03b | Вилка отводная |
Загрузка ...
|
|
| 7 | GBT879.1-3X24 | Штифт цилиндрический эластичный |
Загрузка ...
|
|
| 8 | GBT879.1-5X24 | Штифт цилиндрический эластичный |
Загрузка ...
|
|
| 9 | TB604.374B-03 | Ось вилки переключения |
Загрузка ...
|
|
| 10 | TB604.374B-05a | Поводок |
Загрузка ...
|
|
| 11 | TB550.374-04b | Вилка отводная |
Загрузка ...
|
|
| 12 | FT300.37.151 | Штифт запирающий |
Загрузка ...
|
|
| 13 | TB604.374B-04 | Вал |
Загрузка ...
|
|
| 14 | TB604.374B-06a | Поводок |
Загрузка ...
|
|
| 15 | TB604.374A-01 | Вилка отводная |
Загрузка ...
|
|
| 16 | TB604.374B-09 | Плита нажимная |
Загрузка ...
|
|
| 17 | TB604.374A-04 | Вилка отводная |
Загрузка ...
|
|
| 18 | TB604.374B-01 | Вал |
Загрузка ...
|
|
| 19 | TS04374010012 | Вал упорный |
Загрузка ...
|
|
| 20 | TS04374010013 | Кронштейн |
Загрузка ...
|
|
| 21 | GBT93-8-A3L | Гровер |
Загрузка ...
|
|
| 22 | GBT5783-M8X20-8.8-A3L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 23 | GBT16674.1-M6X12-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 24 | TY3S374010021K | Укупорка герметическая |
Загрузка ...
|
|
| 25 | TS04374010002 | Рукоятка |
Загрузка ...
|
|
| 26 | GBT6172.1-M10-04-A3L | Гайка шестигранная тонкая |
Загрузка ...
|
|
| 27 | TY3S374010015K | Рычаг скоростей |
Загрузка ...
|
|
| 28 | GBT879.3-5X28 | Штифт |
Загрузка ...
|
|
| 29 | TS04374010001 | Ручка управления |
Загрузка ...
|
|
| 30 | TY3S374010018K | Рычаг главного привода переменной скорости |
Загрузка ...
|
|
| 31 | GBT16674.1-M12X30-10.9-A3L | Болт с фланцем |
Загрузка ...
|
|
| 32 | GBT16674.1-M12X60-10.9-A3L | Болт с фланцем |
Загрузка ...
|
|
| 33 | TY3S374010012K | Плита нажимная |
Загрузка ...
|
|
| 34 | TY3S374010013K | Уплотнение |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
