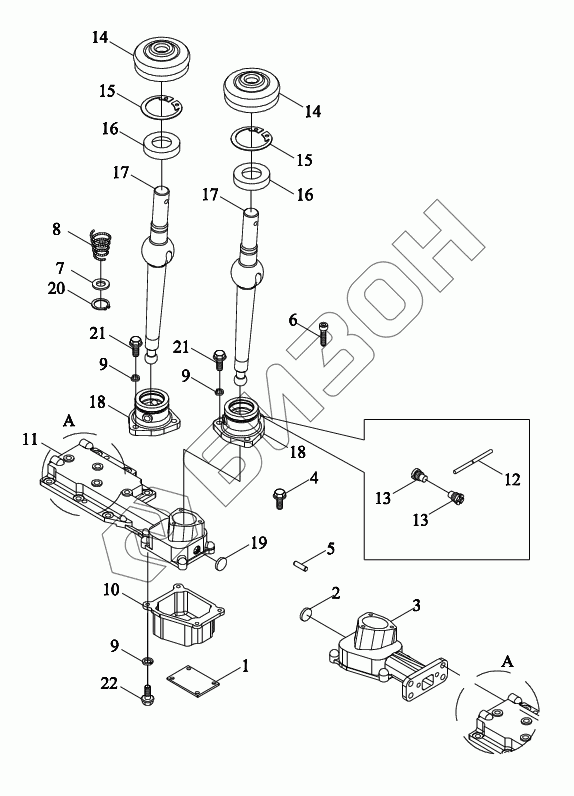

Графический каталог запасных частей к технике: LOVOL TM3Y1A854-008K. Система переключения передач 2
1
2
3
4
5
6
7
8
9
9
9
10
11
12
13
13
14
14
15
15
16
16
17
17
18
18
19
20
21
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TY3S374010001K | TY3S374010001K | Управление боковое |
Загрузка ...
|
|
| TY3S374010000K | TY3S374010000K | Переключение передач скоростей |
Загрузка ...
|
|
| 1 | TY3S374010014K | Крышка нижняя |
Загрузка ...
|
|
| 2 | Q72214 | Пробка коническая |
Загрузка ...
|
|
| 3 | TY3S374010005K | Крышка боковая |
Загрузка ...
|
|
| 4 | GBT16674.1-M12X25-8.8-A3L | Болт шестигранный фланцевый |
Загрузка ...
|
|
| 5 | GBT119.1-8m6X22-A3L | Штырь цилиндрический |
Загрузка ...
|
|
| 6 | GBT70.1-M8X25-8.8-A2L | Винт с цилиндрической головкой с внутренним шестигранником |
Загрузка ...
|
|
| 7 | GBT97.1-16-A3L | Шайба плоская |
Загрузка ...
|
|
| 8 | TB604.374B.1-15 | Пружина |
Загрузка ...
|
|
| 9 | GBT93-8-A3L | Гровер |
Загрузка ...
|
|
| 10 | TY3S374010006K | Крышка |
Загрузка ...
|
|
| 11 | TY3S374010007K | Крышка боковая |
Загрузка ...
|
|
| 12 | TF1004.374-02 | Проволока стальная низкоуглеродистая СЗ-1,4х250 |
Загрузка ...
|
|
| 13 | TH04383020028 | Штифт фиксирующий |
Загрузка ...
|
|
| 14 | FT300.37.166a | Уплотнение |
Загрузка ...
|
|
| 15 | GBT893.1-40 | Кольцо стопорное для отверстий |
Загрузка ...
|
|
| 16 | FT800A.37.305 | Гнездо нейлоновое |
Загрузка ...
|
|
| 17 | TY3S374010002K | Рычаг управления |
Загрузка ...
|
|
| 18 | TB504.374-06 | Основание опорное |
Загрузка ...
|
|
| 19 | Q72220 | Пробка коническая |
Загрузка ...
|
|
| 20 | TB604.374B.1-14 | Кольцо стопорное |
Загрузка ...
|
|
| 21 | GBT16674.1-M8X20-8.8-A2L | Болт шестигранный фланцевый |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
