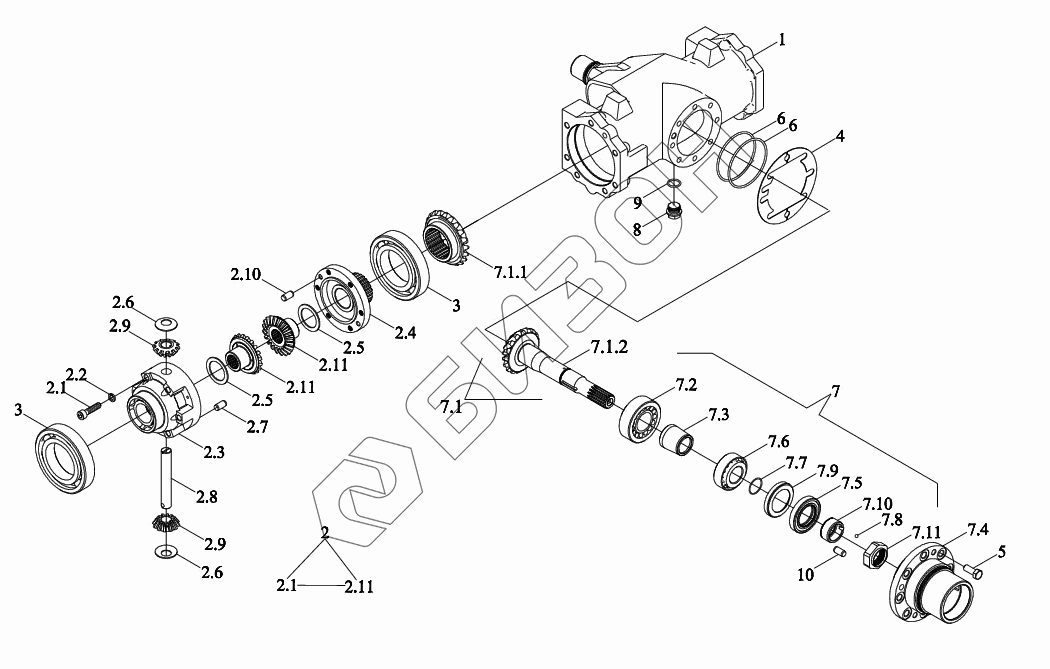

Графический каталог запасных частей к технике: LOVOL TM3Y1A854-031K. Передний ведущий мост 4
1
2
2.1
2.2
2.3
2.4
2.5
2.5
2.6
2.6
2.7
2.8
2.9
2.9
2.10
2.11
2.11
3
3
4
5
6
6
7
7.1
7.1.1
7.1.2
7.2
7.3
7.4
7.5
7.6
7.7
7.8
7.9
7.10
7.11
8
9
10
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TY3S311020002K | TY3S311020002K | Мост приводной |
Загрузка ...
|
|
| TH04311010017 | TH04311010017 | Редуктор главной передачи |
Загрузка ...
|
|
| TY3S311020000K | TY3S311020000K | Мост передний ведущий в сборе |
Загрузка ...
|
|
| 1 | TH04311010018 | Картер моста |
Загрузка ...
|
|
| 2 | TH04311010035 | Механизм дифференциальный |
Загрузка ...
|
|
| 2.1 | GBT70.1-M10X70-8.8-A3L | Винт с цилиндрической головкой с внутренним шестигранником |
Загрузка ...
|
|
| 2.2 | GBT93-10-A3L | Гровер |
Загрузка ...
|
|
| 2.3 | TC02311010027 | Картер дифференциала |
Загрузка ...
|
|
| 2.4 | TH04311010036 | Корпус правый |
Загрузка ...
|
|
| 2.5 | TC02311010030 | Подушка |
Загрузка ...
|
|
| 2.6 | TC02311010031 | Подушка |
Загрузка ...
|
|
| 2.7 | GBT119.1-8h8X45-A3L | Штифт цилиндрический |
Загрузка ...
|
|
| 2.8 | TC02311010033 | Вал |
Загрузка ...
|
|
| 2.9 | TC02311010034 | Колесо зубчатое |
Загрузка ...
|
|
| 2.10 | GBT119.1-8h8X20-A3L | Штифт цилиндрический |
Загрузка ...
|
|
| 2.11 | TC02311010035 | Колесо зубчатое |
Загрузка ...
|
|
| 3 | GBT276-6216 | Подшипник шариковый радиальный |
Загрузка ...
|
|
| 4 | TC03311100017 | Прокладка регулировочная |
Загрузка ...
|
|
| 5 | GBT16674.1-M12X30-10.9-A3L | Болт с фланцем |
Загрузка ...
|
|
| 6 | GBT3452.1-100X3.55G | Кольцо уплотнительное резиновое для гидропневматики |
Загрузка ...
|
|
| 7 | TH04311010024 | Кольцо антифрикционное |
Загрузка ...
|
|
| 7.1 | TH04311010025 | Ступица шестени |
Загрузка ...
|
|
| 7.1.1 | TC03311100023 | Колесо зубчатое |
Загрузка ...
|
|
| 7.1.2 | TH04311010026 | Ось конической шестерни |
Загрузка ...
|
|
| 7.2 | GBT297-32308 | Подшипники конические роликовые |
Загрузка ...
|
|
| 7.3 | TH04311010034 | Кожух |
Загрузка ...
|
|
| 7.4 | TC03311100019 | Корпус картера |
Загрузка ...
|
|
| 7.5 | TC05311070062 | Маслоотражатель |
Загрузка ...
|
|
| 7.6 | GBT297-33207 | Подшипники конические роликовые |
Загрузка ...
|
|
| 7.7 | GBT3452.1-31.5X1.80G | Кольцо уплотнительное |
Загрузка ...
|
|
| 7.8 | GBT308-6-G100-b | Шарик стальной |
Загрузка ...
|
|
| 7.9 | TC05311070063 | Сальник главного редуктора |
Загрузка ...
|
|
| 7.10 | TC05311070060 | Кольцо проставочное |
Загрузка ...
|
|
| 7.11 | TC05311070061 | Болт |
Загрузка ...
|
|
| 8 | TD904.311K.1-13 | Пробка резьбовая |
Загрузка ...
|
|
| 9 | GBT3452.1-21.2X2.65G | Кольцо уплотнительное резиновое для гидропневматики |
Загрузка ...
|
|
| 10 | GBT119.1-12m6X24-A3L | Штифт цилиндрический |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
