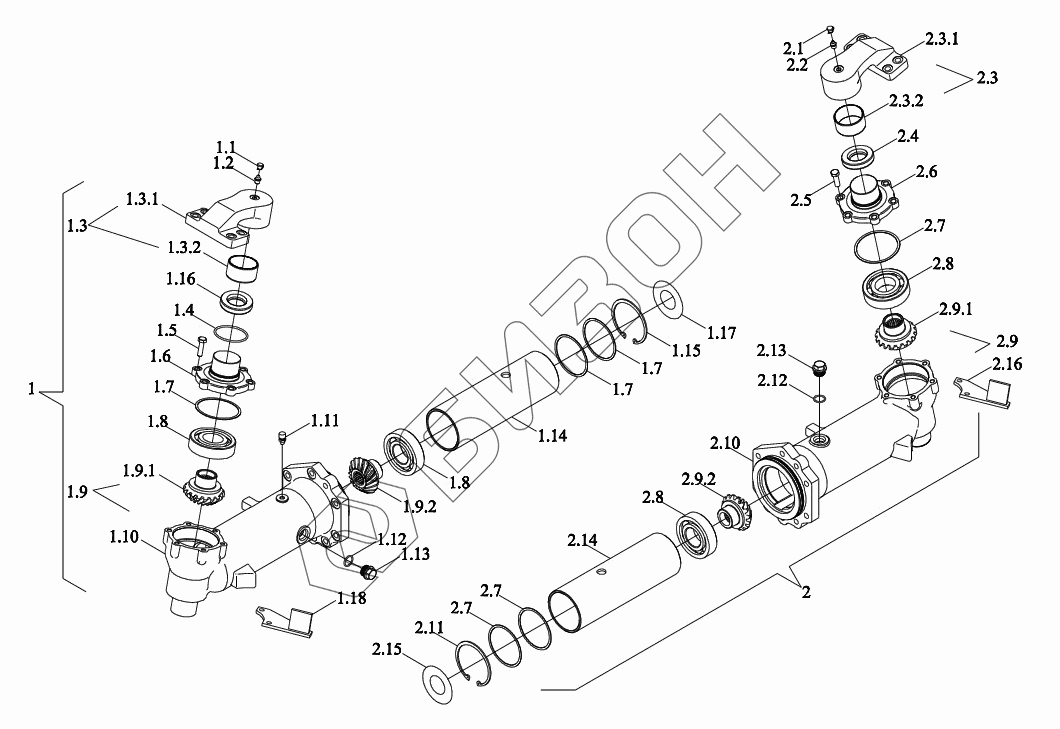

Графический каталог запасных частей к технике: LOVOL TM3Y1A854-031K. Передний ведущий мост 5

Тип техники

Марка

Модель

Схема

1.1

1.2

1.3

1.3.1

1.3.2

1.4

1.5

1.6

1.7

1.8

1.9

1.9.1

1.9.2

1.10

1.11

1.12

1.13

1.14

1.15

1.16

1.17

1.18

2.1

2.2

2.3

2.3.1

2.3.2

2.4

2.5

2.6

2.7

2.8

2.9

2.9.1

2.9.2

2.10

2.11

2.12

2.13

2.14

2.15

2.16

Позиция на иллюстрации	Заводской номер детали	Название детали	Цена
TY3S311020000K	TY3S311020000K	Мост передний ведущий в сборе	Загрузка ...
TY3S311020002K	TY3S311020002K	Мост приводной	Загрузка ...
1	TY3S311010003K	Привод левый	Загрузка ...
1.1	TC02311170063	Колпачок пылезащитный	Загрузка ...
1.2	JBT7940.1-M10X1	Пресс-масленка	Загрузка ...
1.3	TY3S311010008K	Крышка	Загрузка ...
1.3.1	TY3S311010006K	Крышка	Загрузка ...
1.3.2	TH04311010044	Подшипник	Загрузка ...
1.4	TH04311010042	Подушка	Загрузка ...
1.5	GBT16674.1-M10X35-10.9-A3L	Болт с фланцем	Загрузка ...
1.6	TH04311010045b	Шейка опорная	Загрузка ...
1.7	TC02311010073	Прокладка регулировочная	Загрузка ...
1.8	GBT276-6309	Подшипник шариковый радиальный	Загрузка ...
1.9	TX1P311020013a	Колесо зубчатое	Загрузка ...
1.9.1	TX1P311020018a	Колесо зубчатое	Загрузка ...
1.9.2	TX1P311020017a	Колесо зубчатое	Загрузка ...
1.10	TC03311370012d	Корпус картера	Загрузка ...
1.11	TC05311090010	Сапун	Загрузка ...
1.12	GBT3452.1-21.2X2.65G	Кольцо уплотнительное резиновое для гидропневматики	Загрузка ...
1.13	TD904.311K.1-13	Пробка резьбовая	Загрузка ...
1.14	TC03311100025	Патрубок	Загрузка ...
1.15	GBT893.1-100	Кольцо стопорное для отверстий	Загрузка ...
1.16	GBT9877.1-FB60X80X8D	Втулка уплотнительная	Загрузка ...
1.17	TH04311010037	Накладка для масла	Загрузка ...
1.18	TY3S311010007K	Плита ограничительная	Загрузка ...
2	TY3S311010004K	Привод правый	Загрузка ...
2.1	TC02311170063	Колпачок пылезащитный	Загрузка ...
2.2	JBT7940.1-M10X1	Пресс-масленка	Загрузка ...
2.3	TY3S311010009K	Крышка	Загрузка ...
2.3.1	TY3S311010005K	Крышка	Загрузка ...
2.3.2	TH04311010044	Подшипник	Загрузка ...
2.4	GBT9877.1-FB60X80X8D	Втулка уплотнительная	Загрузка ...
2.5	GBT16674.1-M10X35-10.9-A3L	Болт с фланцем	Загрузка ...
2.6	TH04311010045b	Шейка опорная	Загрузка ...
2.7	TC02311010073	Прокладка регулировочная	Загрузка ...
2.8	GBT276-6309	Подшипник шариковый радиальный	Загрузка ...
2.9	TX1P311020013a	Колесо зубчатое	Загрузка ...
2.9.1	TX1P311020018a	Колесо зубчатое	Загрузка ...
2.9.2	TX1P311020017a	Колесо зубчатое	Загрузка ...
2.10	TC03311370013b	Корпус картера	Загрузка ...
2.11	GBT893.1-100	Кольцо стопорное для отверстий	Загрузка ...
2.12	GBT3452.1-21.2X2.65G	Кольцо уплотнительное резиновое для гидропневматики	Загрузка ...
2.13	TD904.311K.1-13	Пробка резьбовая	Загрузка ...
2.14	TC03311100025	Патрубок	Загрузка ...
2.15	TH04311010042	Подушка	Загрузка ...
2.16	TY3S311010010K	Плита ограничительная	Загрузка ...

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
