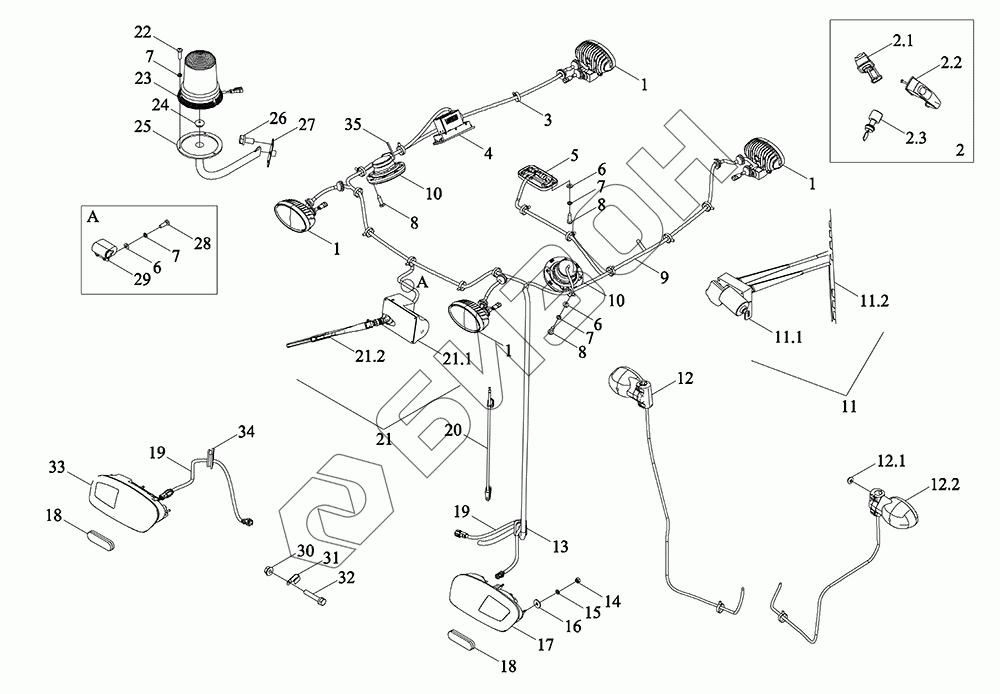

Графический каталог запасных частей к технике: LOVOL TM3Y1A854-035K. Электрика кабины
1
1
1
1
2
2.1
2.2
2.3
3
4
5
6
6
6
7
7
7
7
8
8
8
9
10
10
11
11.1
11.2
12
12.1
12.2
13
14
15
16
17
18
18
19
19
20
21
21.1
21.2
22
23
24
25
26
27
28
29
30
31
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TM3Y451450000K | TM3Y451450000K | Кабина в сборе |
Загрузка ...
|
|
| TM3Y451450001K | TM3Y451450001K | Кабина |
Загрузка ...
|
|
| TM3Y486051000K | TM3Y486051000K | Электроприбор кабины |
Загрузка ...
|
|
| 1 | TP4A486050001K | Светильник переносный |
Загрузка ...
|
|
| 2 | TN1S482100006 | Узел двухзамковый |
Загрузка ...
|
|
| 2.1 | TS04451013240 | Узел наружной ручки левой двери |
Загрузка ...
|
|
| 2.2 | TS04451014240 | Ручка |
Загрузка ...
|
|
| 2.3 | TQ1S482030006 | Замок зажигания |
Загрузка ...
|
|
| 3 | 3203505D9-L | Стяжка кабельная |
Загрузка ...
|
|
| 4 | BZF0083-101 | MP3 |
Загрузка ...
|
|
| 5 | TM5X486010002 | Светильник потолочный |
Загрузка ...
|
|
| 6 | GBT97.1-5-A3L | Шайба плоская 5-A3L |
Загрузка ...
|
|
| 7 | GBT93-5-A3L | Шайба стандартная пружинная 5-A3L |
Загрузка ...
|
|
| 8 | GBT845-ST4.8X19 | Винт самонарезающий с крестообразным шлицем и полукруглой головкой ST4.8X19 |
Загрузка ...
|
|
| 9 | TB3S486030001a | Жгут проводов |
Загрузка ...
|
|
| 10 | TS04486010003 | Динамик |
Загрузка ...
|
|
| 11 | BZF0073-101 | Стеклоочиститель |
Загрузка ...
|
|
| 11.1 | TB3S486030003 | Стеклоочиститель |
Загрузка ...
|
|
| 11.2 | TB3S486030006 | Стержень |
Загрузка ...
|
|
| 12 | TM3Y486011001K | Монтажный узел освещения поручня |
Загрузка ...
|
|
| 12.1 | GBT6177.1-M5-8-A2L | Гайка шестигранная с фланцем M5-8-A2L |
Загрузка ...
|
|
| 12.2 | TM3B486091005K | Лампа |
Загрузка ...
|
|
| 13 | TS04486010010 | Шайба резиновая для прохождения проводов |
Загрузка ...
|
|
| 14 | GBT6170-M5-8-A2L | Гайка M5-8-A2L |
Загрузка ...
|
|
| 15 | GBT93-5-A0P | Шайба стандартная пружинная |
Загрузка ...
|
|
| 16 | GBT96.1-5-A0P | Шайба большая |
Загрузка ...
|
|
| 17 | TP4A484080002K | Фонарь хвостовой |
Загрузка ...
|
|
| 18 | TS06484020003K | Отражатель |
Загрузка ...
|
|
| 19 | TM3R486011005 | Линия переходная заднего фонаря |
Загрузка ...
|
|
| 20 | GL06802020003 | Антенна |
Загрузка ...
|
|
| 21 | TB1S486010002K | Узел заднего стеклоочистителя |
Загрузка ...
|
|
| 21.1 | TB1S486010004K | Электродвигатель стеклоочистителя |
Загрузка ...
|
|
| 21.2 | TK4860014000 | Стеклоочиститель |
Загрузка ...
|
|
| 22 | GBT823-M5X16-4.8-A2L | Винт с крестообразным шлицем и малой полукруглой головкой M5X16-4.8-A2L |
Загрузка ...
|
|
| 23 | TY3S486020001K | Узел вращающегося предупредительного фонаря |
Загрузка ...
|
|
| 24 | TD800.484B-03 | Кольцо резиновое для перехода через линию |
Загрузка ...
|
|
| 25 | TY3S486020002K | Кронштейн |
Загрузка ...
|
|
| 26 | GBT5789-M8X16-8.8-A2L | Болт с шестигранной головкой и фланцем M8X16-8.8-A2L |
Загрузка ...
|
|
| 27 | TY3S486020006K | Подушка амортизационная |
Загрузка ...
|
|
| 28 | GBT818-M5X16-4.8-A2L | Винт с крестообразным шлицем и полукруглой головкой M5X16-4.8-A2L |
Загрузка ...
|
|
| 29 | TS04486010008 | Крышка разъема защитная |
Загрузка ...
|
|
| 30 | GBT6177.1-M8-8-A2L | Гайка шестигранная с фланцем M8-8-A2L |
Загрузка ...
|
|
| 31 | FT65.48.095 | Зажим для фиксации жгута проводов 1 |
Загрузка ...
|
|
| 32 | GBT5789-M8X45-8.8-A2L | Болт с шестигранной головкой и фланцем M8X45-8.8-A2L |
Загрузка ...
|
|
| 33 | TP4A484080001K | Фонарь хвостовой |
Загрузка ...
|
|
| 34 | TS04486010009 | Уплотнение |
Загрузка ...
|
|
| 35 | Q67405200 | Стяжка пластиковая |
Загрузка ...
|
