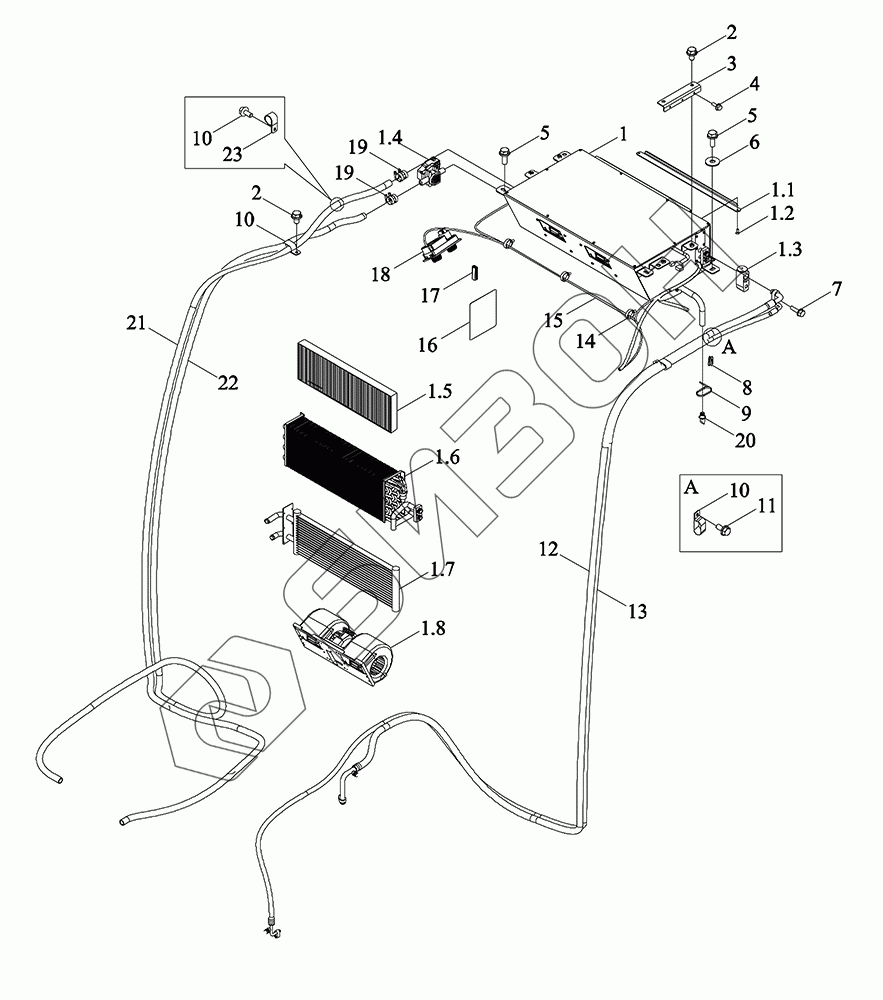

Графический каталог запасных частей к технике: LOVOL TM3Y1A854-035K. Система кондиционирования воздуха - кабина
1
1.1
1.2
1.3
1.4
1.5
1.6
1.7
1.8
2
2
3
4
5
5
6
7
8
9
10
10
10
11
12
13
14
15
16
17
18
19
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TM3Y451450001K | TM3Y451450001K | Кабина |
Загрузка ...
|
|
| TM3Y451450000K | TM3Y451450000K | Кабина в сборе |
Загрузка ...
|
|
| TM3Y811180001K | TM3Y811180001K | Установка системы кондиционирования воздуха в кабине водителя |
Загрузка ...
|
|
| 1 | TB3S811070001 | Испаритель в сборе |
Загрузка ...
|
|
| 1.1 | CD3R2911020045 | Пластинка крепёжная |
Загрузка ...
|
|
| 1.2 | GBT819.2-M6X16-8.8-A2L | Винт с крестообразным шлицем и потайной головкой M6X16-8.8-A2L |
Загрузка ...
|
|
| 1.3 | CD3R2911020011 | Вентиль терморегулирующий |
Загрузка ...
|
|
| 1.4 | CD3R2911020032 | Клапан водяной электрический |
Загрузка ...
|
|
| 1.5 | CD3R2911020010 | Фильтр решётки обратного воздуха |
Загрузка ...
|
|
| 1.6 | CD3R2911020007 | Сердечник испарителя |
Загрузка ...
|
|
| 1.7 | CD3R2911020008 | Сердечник отопителя |
Загрузка ...
|
|
| 1.8 | CD3R2911020006 | Вентилятор испарителя |
Загрузка ...
|
|
| 2 | GBT5789-M8X12-8.8-A2L | Болт с шестигранной головкой и фланцем M8X12-8.8-A2L |
Загрузка ...
|
|
| 3 | TB3S811050001 | Пластинка крепёжная |
Загрузка ...
|
|
| 4 | GBT5789-M5X12-8.8-A2L | Болт с шестигранной головкой и фланцем M5X12-8.8-A2L |
Загрузка ...
|
|
| 5 | GBT5789-M8X20-8.8-A2L | Болт с шестигранной головкой и фланцем M8X16-10.9-A2L |
Загрузка ...
|
|
| 6 | GBT96.1-8-A3L | Шайба большая 8-A3L |
Загрузка ...
|
|
| 7 | GBT5789-M6X20-8.8-A2L | Болт с шестигранной головкой и фланцем M6X20-8.8-A2L |
Загрузка ...
|
|
| 8 | FT65.48.093 | Шайба резиновая для прохождения проводов 1 |
Загрузка ...
|
|
| 9 | Q67405200 | Стяжка пластиковая |
Загрузка ...
|
|
| 10 | TS06811010007 | Скоба крепёжная |
Загрузка ...
|
|
| 11 | GBT5789-M8X16-8.8-A2L | Болт с шестигранной головкой и фланцем M8X16-8.8-A2L |
Загрузка ...
|
|
| 12 | TY3S812070003 | Трубопровод |
Загрузка ...
|
|
| 13 | TY3S812070004 | Трубопровод |
Загрузка ...
|
|
| 14 | 3203505D9-L | Стяжка кабельная |
Загрузка ...
|
|
| 15 | TB3S811050003 | Жгут проводов |
Загрузка ...
|
|
| 16 | TM6W811010007 | Инструкции по техническому обслуживанию кондиционера |
Загрузка ...
|
|
| 17 | BZF0062-031 | Планка защитная A50 |
Загрузка ...
|
|
| 18 | TB3S811070004 | Панель управления |
Загрузка ...
|
|
| 19 | Q67525 | Хомут для шланга с червячным приводом типа А |
Загрузка ...
|
|
| 20 | TS04811080003 | Узел губчатого клапана |
Загрузка ...
|
|
| 21 | TM3Y812040012 | Труба двигателя выходная |
Загрузка ...
|
|
| 22 | TM3S812030003K | Шланг двигателя обратный |
Загрузка ...
|
|
| 23 | TS06482010005 | Зажим для крепления жгута проводов |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
