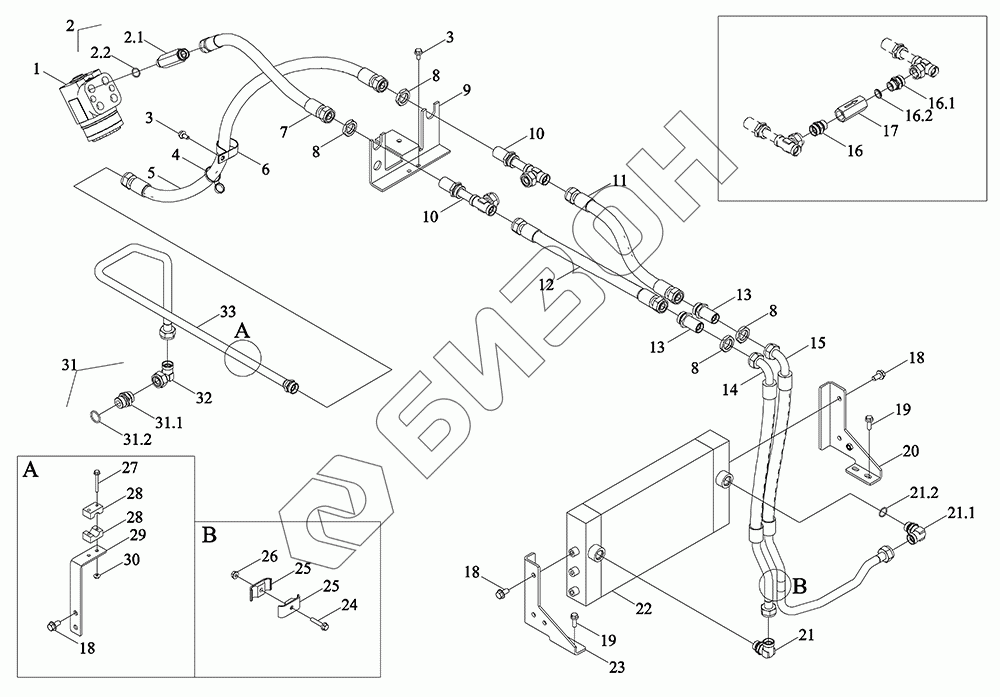

Графический каталог запасных частей к технике: LOVOL TM3Y1A854-035K. Поворотный трубопровод
1
2
2.1
2.2
3
3
4
5
6
7
8
8
8
8
9
10
10
11
12
13
13
14
15
16
16.1
16.2
17
18
18
18
19
19
20
21
21.1
21.2
22
23
24
25
25
26
27
28
28
29
30
31
31.1
31.2
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TM3Y402110000K | TM3Y402110000K | гидравлический поворотный трубопровод в сборе |
Загрузка ...
|
|
| 1 | TH02401010001 | Механизм рулевой |
Загрузка ...
|
|
| 2 | TC04402080012 | Штуцер соединительный |
Загрузка ...
|
|
| 2.1 | TC04402080013 | Штуцер проходной |
Загрузка ...
|
|
| 2.2 | TS09580010007 | Кольцо O-образное 17.3X2.2-M20X1.5 |
Загрузка ...
|
|
| 3 | GBT5789-M8X16-8.8-A2L | Болт шестигранный фланцевый M8X16-8.8-A2L |
Загрузка ...
|
|
| 4 | TG3S488010002 | Хомут гибкий |
Загрузка ...
|
|
| 5 | BZF0064.1-115 | Шланг резиновый |
Загрузка ...
|
|
| 6 | TD924.582-01 | Зажимы для труб |
Загрузка ...
|
|
| 7 | TY3S402050007K | Труба подачи масла |
Загрузка ...
|
|
| 8 | GBT3763-M26X1.5 | Гайки тонкие шестигранные для трубных фитингов M26X1.5 |
Загрузка ...
|
|
| 9 | TY3S402050004K | Кронштейн струбцины трубы |
Загрузка ...
|
|
| 10 | TY3S402050005K | Маслопровод в сборе |
Загрузка ...
|
|
| 11 | BZF0064.1-107 | Шланг резиновый |
Загрузка ...
|
|
| 12 | BZF0064.1-106 | Шланг резиновый |
Загрузка ...
|
|
| 13 | GBT3748-L18 | Кольцо стопорное |
Загрузка ...
|
|
| 14 | TY3S402050003K | Труба подачи масла |
Загрузка ...
|
|
| 15 | TY3S402050002K | Труба отвода масла |
Загрузка ...
|
|
| 16 | TS08582080018 | Штуцер соединительный |
Загрузка ...
|
|
| 16.1 | GBT3733-L18E | Деталь переходная |
Загрузка ...
|
|
| 16.2 | GBT19674.2-M22X1.5E | Кольцо уплотнительное M22X1.5E |
Загрузка ...
|
|
| 17 | TP4M402030017 | Клапан |
Загрузка ...
|
|
| 18 | GBT5789-M10X20-8.8-A3L | Болт шестигранный фланцевый M10X20-8.8-A3L |
Загрузка ...
|
|
| 19 | GBT5789-M8X25-8.8-A2L | Болт шестигранный фланцевый M8X25-8.8-A2L |
Загрузка ...
|
|
| 20 | TY3S402030003K | Кронштейн |
Загрузка ...
|
|
| 21 | TC04582390032 | Сапун гидравлического бака |
Загрузка ...
|
|
| 21.1 | GBT3738-L18 | Феррулы регулируемые фитинги для изгиба концов |
Загрузка ...
|
|
| 21.2 | TS09580010008 | Кольцо O-образное 19.3X2.2-M22X1.5 |
Загрузка ...
|
|
| 22 | TB3S402070030 | Радиатор гидравлического масла |
Загрузка ...
|
|
| 23 | TY3S402030002K | Кронштейн |
Загрузка ...
|
|
| 24 | GBT5789-M8X40-8.8-A2L | Болт шестигранный фланцевый M8X40-8.8-A2L |
Загрузка ...
|
|
| 25 | TH02402010054 | Зажим маслопровода и резиновая прокладка |
Загрузка ...
|
|
| 26 | GBT6177.1-M8-8-A2L | Гайка с фланцем M8-8-A2L |
Загрузка ...
|
|
| 27 | GBT5789-M6X50-8.8-A2L | Болт шестигранный фланцевый M6X50-8.8-A2L |
Загрузка ...
|
|
| 28 | TS06581120018 | Хомут для трубы с одним отверстием-18 |
Загрузка ...
|
|
| 29 | TY3S402010015aK | Кронштейн струбцины трубы |
Загрузка ...
|
|
| 30 | GBT6177.1-M6-8-A2L | Гайка с фланцем M6-8-A2L |
Загрузка ...
|
|
| 31 | TS17402030033 | Штуцер проходной |
Загрузка ...
|
|
| 31.1 | TS17402030034 | Штуцер соединительный M27X2-18 |
Загрузка ...
|
|
| 31.2 | TS09580010009 | Кольцо O-образное 23.6X2.9-M27X2 |
Загрузка ...
|
|
| 32 | GBT3754-L18 | Тройник труб комбинированный соединительный конусного уплотнения |
Загрузка ...
|
|
| 33 | TY3S402050001aK | Труба стальная |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
