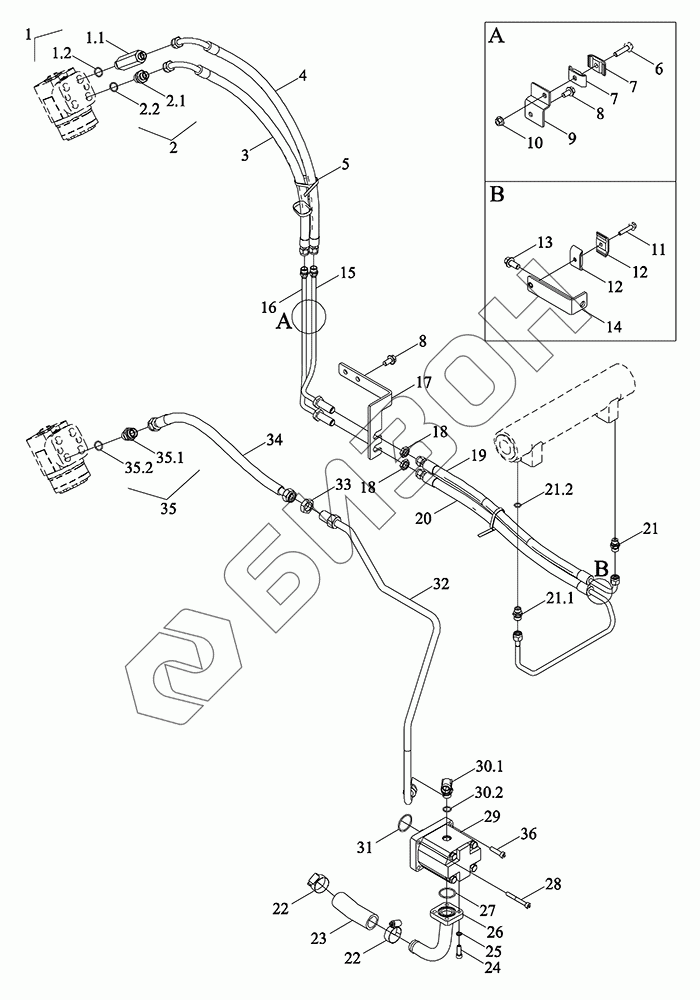

Графический каталог запасных частей к технике: LOVOL TM3Y1A854-035K. Поворотный трубопровод 2
1
1.1
1.2
2
2.1
2.2
3
4
5
6
7
7
8
8
9
10
11
12
12
13
14
15
16
17
18
18
19
20
21
21.1
21.2
22
22
23
24
25
26
27
28
29
30.1
30.2
31
32
33
34
35
35.1
35.2
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TM3Y402110000K | TM3Y402110000K | гидравлический поворотный трубопровод в сборе |
Загрузка ...
|
|
| 1 | TC04402080010 | Штуцер соединительный |
Загрузка ...
|
|
| 1.1 | TC04402080011 | Штуцер соединительный |
Загрузка ...
|
|
| 1.2 | TS09580010007 | Кольцо O-образное 17.3X2.2-M20X1.5 |
Загрузка ...
|
|
| 2 | GE20D18.24.93.5 | Фитинг концевой проходной 20-18 |
Загрузка ...
|
|
| 2.1 | GE20D18.24.93.5-01 | Деталь прямая переходная 20-18 |
Загрузка ...
|
|
| 2.2 | TS09580010007 | Кольцо O-образное 17.3X2.2-M20X1.5 |
Загрузка ...
|
|
| 3 | TY3S402090001K | Шланг резиновый |
Загрузка ...
|
|
| 4 | TY3S402010005 | Шланг резиновый |
Загрузка ...
|
|
| 5 | Q67407200 | Лента стяжная |
Загрузка ...
|
|
| 6 | GBT5789-M10X40-8.8-A3L | Болт с фланцемM10X40-8.8-A3L |
Загрузка ...
|
|
| 7 | TB3S402070017 | Зажим маслопровода и резиновая прокладка |
Загрузка ...
|
|
| 8 | GBT5789-M10X20-8.8-A3L | Болт шестигранный фланцевый M10X20-8.8-A3L |
Загрузка ...
|
|
| 9 | TY3S402020007K | Кронштейн струбцины трубы |
Загрузка ...
|
|
| 10 | GBT6177.1-M10-10-A3L | Гайка с фланцем M10-10-A3L |
Загрузка ...
|
|
| 11 | GBT5789-M8X40-8.8-A2L | Болт шестигранный фланцевый M8X40-8.8-A2L |
Загрузка ...
|
|
| 12 | TA3C402020011 | Хомут для шланга и клей для прокладок 10-10-30 |
Загрузка ...
|
|
| 13 | GBT16674.2-M12X1.5X25-8.8-A3L | Болт шестигранный фланцевый M12X1.5X25-8.8-A3L |
Загрузка ...
|
|
| 14 | TM3Y402020004K | Кронштейн |
Загрузка ...
|
|
| 15 | TM3Y402020001K | Труба стальная |
Загрузка ...
|
|
| 16 | TM3Y402020002K | Труба стальная |
Загрузка ...
|
|
| 17 | TM3Y402020003K | Кронштейн |
Загрузка ...
|
|
| 18 | GBT3763-M16X1.5 | Гайка M16X1.5 |
Загрузка ...
|
|
| 19 | TM3Y402020005K | Шланг резиновый |
Загрузка ...
|
|
| 20 | TM3Y402020006K | Шланг резиновый |
Загрузка ...
|
|
| 21 | GV05701040004 | Фитинг прямой проходной со стороны в сборе 14-16 |
Загрузка ...
|
|
| 21.1 | GBT3733-L10 | Деталь прямая переходная с зажимным кольцом |
Загрузка ...
|
|
| 21.2 | TS09580010004 | Кольцо O-образное 11.3X2.2-M14X1.5 |
Загрузка ...
|
|
| 22 | Q67638 | Хомут шланга B-типа |
Загрузка ...
|
|
| 23 | TM3Y402050002K | Шланг резиновый |
Загрузка ...
|
|
| 24 | GBT70.1-M8X25-8.8-A2L | Винт с цилиндрической головкой с внутренним шестигранником M8X25-8.8-A2L |
Загрузка ...
|
|
| 25 | GBT93-8-A3L | Шайба стандартная пружинная |
Загрузка ...
|
|
| 26 | TM3Y402050001K | Труба масловсасывающая |
Загрузка ...
|
|
| 27 | GBT3452.1-32.5X2.65G | Кольцо уплотнительное резиновое для гидропневматики 32.5X2.65G |
Загрузка ...
|
|
| 28 | GBT70.1-M8X65-8.8-A2L | Винт с цилиндрической головкой с внутренним шестигранником M8X65-8.8-A2L |
Загрузка ...
|
|
| 29 | TX1P402010001 | Насос рулевого управления |
Загрузка ...
|
|
| 30 | TC04582140012 | Сборка регулирующего соединения M18-15 |
Загрузка ...
|
|
| 30.1 | GBT3738-L15 | Феррулы регулируемые фитинги для изгиба концов |
Загрузка ...
|
|
| 30.2 | TS09580010006 | Кольцо O-образное 15.3X2.2-M18X1.5 |
Загрузка ...
|
|
| 31 | GBT3452.1-37.5X2.65G | Кольцо уплотнительное резиновое для гидропневматики 37.5X2.65G |
Загрузка ...
|
|
| 32 | TY3S402020005K | Труба отвода масла |
Загрузка ...
|
|
| 33 | GBT3763-M22X1.5 | Гайки тонкие шестигранные для трубных фитингов M22X1.5 |
Загрузка ...
|
|
| 34 | TS17582050016 | Маслопровод |
Загрузка ...
|
|
| 35 | TC03402010002 | Корпус шарнира M20-15 в сборе |
Загрузка ...
|
|
| 35.1 | TS12402010003 | Соединитель M20-15 |
Загрузка ...
|
|
| 35.2 | TS09580010007 | Кольцо O-образное 17.3X2.2-M20X1.5 |
Загрузка ...
|
|
| 36 | GBT70.1-M8X40-8.8-A2L | Винт с цилиндрической головкой с внутренним шестигранником M8X40-8.8-A2L |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
