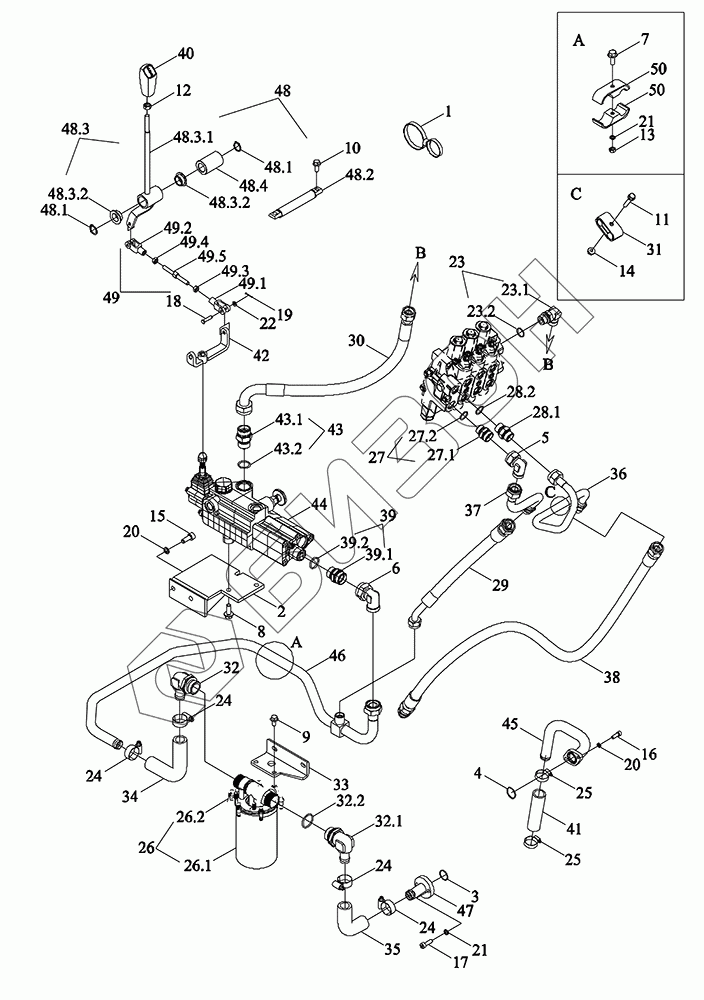

Графический каталог запасных частей к технике: LOVOL TM5D1A904-014K. Устройство гидравлической системы 2
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
20
21
21
22
23
23.1
23.2
24
24
24
24
25
25
26
26.1
26.2
27
27.1
27.2
28.1
28.2
29
30
31
32
32.1
32.2
33
34
35
36
37
38
39
39.1
39.2
40
41
42
43
43.1
43.2
44
45
46
47
48
48.1
48.1
48.2
48.3
48.3.1
48.3.2
48.4
49
49.1
49.2
49.3
49.4
49.5
50
50
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TM5D582130000K | TM5D582130000K | Устройство гидравлической системы в сборе |
Загрузка ...
|
|
| 1 | TG3S488010002 | Хомут-стяжка двойной |
Загрузка ...
|
|
| 2 | FT904A.58.030 | Узел сварной кронштейна распределителя |
Загрузка ...
|
|
| 3 | GBT3452.1-22.4X1.80G | Кольцо уплотнительное резиновое для гидропневматики 22.4X1.80G |
Загрузка ...
|
|
| 4 | GBT3452.1-37.5X2.65G | Кольцо уплотнительное резиновое для гидропневматики 37.5X2.65G |
Загрузка ...
|
|
| 5 | GBT3754-L18 | Фитинг комбинированный угловой с коническим уплотнением L18 |
Загрузка ...
|
|
| 6 | GBT3754-L22 | Фитинг комбинированный угловой с коническим уплотнением |
Загрузка ...
|
|
| 7 | GBT5783-M8X55-8.8-A2L | Болт с шестигранной головкой M8X55-8.8-A2L |
Загрузка ...
|
|
| 8 | GBT5789-M10X25-8.8-A3L | Болт с шестигранной головкой и фланцем M10X25-8.8-A3L |
Загрузка ...
|
|
| 9 | GBT5789-M8X16-8.8-A2L | Болт с шестигранной головкой и фланцем M8X16-8.8-A2L |
Загрузка ...
|
|
| 10 | GBT5789-M8X20-8.8-A2L | Болт с шестигранной головкой и фланцем M8X16-10.9-A2L |
Загрузка ...
|
|
| 11 | GBT5789-M8X40-8.8-A2L | Болт с шестигранной головкой и фланцем M8X40-8.8-A2L |
Загрузка ...
|
|
| 12 | GBT6170-M10-8-A3L | Гайка шестигранная, тип 1 M10-8-A3L |
Загрузка ...
|
|
| 13 | GBT6170-M8-10-A2L | Гайка M8-10-A2L |
Загрузка ...
|
|
| 14 | GBT6177.1-M8-8-A2L | Гайка шестигранная с фланцем M8-8-A2L |
Загрузка ...
|
|
| 15 | GBT70.1-M10X25-8.8-A3L | Винт с цилиндрической головкой с внутренним шестигранником M10X25-8.8-A3L |
Загрузка ...
|
|
| 16 | GBT70.1-M10X30-8.8-A3L | Винт с цилиндрической головкой и внутренним шестигранником M10X30-8.8-A3L |
Загрузка ...
|
|
| 17 | GBT70.1-M8X25-8.8-A2L | Винт с цилиндрической головкой с внутренним шестигранником M8X25-8.8-A2L |
Загрузка ...
|
|
| 18 | GBT882-B6X28-A3L | Штифт B6X28-A3L |
Загрузка ...
|
|
| 19 | GBT91-2X16-A3L | Шплинт разводной 2X16-A3L |
Загрузка ...
|
|
| 20 | GBT93-10-A3L | Шайба стандартная пружинная 10-A3L |
Загрузка ...
|
|
| 21 | GBT93-8-A3L | Шайба стандартная пружинная 8-A3L |
Загрузка ...
|
|
| 22 | GBT97.1-6-A3L | Шайба плоская 6-A3L |
Загрузка ...
|
|
| 23 | TS12582040002 | Компинация регулирующего соединения S16 |
Загрузка ...
|
|
| 23.1 | GBT3738-S16 | Соединитель угловой с регулируемым направлением с обжимной втулкой |
Загрузка ...
|
|
| 23.2 | TS09580010008 | Кольцо уплотнительное 19.3X2.2-M22X1.5 |
Загрузка ...
|
|
| 24 | Q67632 | Хомут для шлангов с червячным приводом типа b |
Загрузка ...
|
|
| 25 | Q67645 | Хомут для шлангов с червячным приводом типа b |
Загрузка ...
|
|
| 26 | TB3S582030001 | Узел фильтра возврата масла |
Загрузка ...
|
|
| 26.1 | TB3S582030002 | Узел фильтра обратного масла 150 |
Загрузка ...
|
|
| 26.2 | TB3S582030003 | Головка фильтра возврата масла |
Загрузка ...
|
|
| 27 | TC02582070006 | Сборная комбинация прямого соединителя M22-18 |
Загрузка ...
|
|
| 27.1 | GBT3733-L18 | Штуцер прямого соединения с обжимным кольцом L18 |
Загрузка ...
|
|
| 27.2 | TS09580010008 | Кольцо уплотнительное 19.3X2.2-M22X1.5 |
Загрузка ...
|
|
| 28 | TC04400070008 | Сборка концевого прямого штуцера с обжимным кольцом m22-16 |
Загрузка ...
|
|
| 28.1 | GBT3733-S16 | Штуцер прямого соединения с обжимным кольцом |
Загрузка ...
|
|
| 28.2 | TS09580010008 | Кольцо уплотнительное 19.3X2.2-M22X1.5 |
Загрузка ...
|
|
| 29 | TD1S582040007 | Узел обратной трубы многоклапанного распределителя |
Загрузка ...
|
|
| 30 | TD1S582040012 | Узел маслоподводящей трубы распределителя |
Загрузка ...
|
|
| 31 | TD1S582040016 | Зажим масляной трубы с резиновой прокладкой склеен 18-16 |
Загрузка ...
|
|
| 32 | TD1S582060004 | Фитинг регулируемый горловой M33-22 |
Загрузка ...
|
|
| 32.1 | TD1S582060005 | Фитинг регулируемый горловой |
Загрузка ...
|
|
| 32.2 | TS09580010011 | Кольцо уплотнительное 29.6X2.9-M33X2 |
Загрузка ...
|
|
| 33 | TD1S582060007 | Кронштейн масляного фильтра обратного слива |
Загрузка ...
|
|
| 34 | TD1S582060008 | Шланг масляный возвратный 1 |
Загрузка ...
|
|
| 35 | TD1S582060009 | Шланг масляный возвратный 2 |
Загрузка ...
|
|
| 36 | TD1S582090002 | Узел стальной трубы подвода масла многоклапанного распределителя |
Загрузка ...
|
|
| 37 | TD1S582090005 | Узел стальной трубы возврата масла многоходового клапана |
Загрузка ...
|
|
| 38 | TD1S582260002K | Узел впускной трубы многоходового клапана в сборе |
Загрузка ...
|
|
| 39 | TD924.582N.16 | Узел штуцера прямого с накидной гайкой m27-22 |
Загрузка ...
|
|
| 39.1 | GBT3733-L22 | Штуцер прямого соединения с обжимным кольцом L22 |
Загрузка ...
|
|
| 39.2 | TS09580010009 | Кольцо уплотнительное 23.6X2.9-M27X2 |
Загрузка ...
|
|
| 40 | TM7N582050001 | Рычаг подъемный |
Загрузка ...
|
|
| 41 | TS06581110003 | Шланг всасывающий для масла 1 |
Загрузка ...
|
|
| 42 | TS06582130004 | Втулка соединительная сварная |
Загрузка ...
|
|
| 43 | TS06582130049 | Корпус концевого прямого соединителя m27-20 в сборе |
Загрузка ...
|
|
| 43.1 | GBT3733-S20 | Штуцер прямого соединения с обжимным кольцом |
Загрузка ...
|
|
| 43.2 | TS09580010009 | Кольцо уплотнительное 23.6X2.9-M27X2 |
Загрузка ...
|
|
| 44 | TS06582130080 | Распределитель в сборе |
Загрузка ...
|
|
| 45 | TS06582180001 | Узел короткой маслозаборной трубки сварной |
Загрузка ...
|
|
| 46 | TS06582180006 | Узел масляной возвратной трубы распределителя |
Загрузка ...
|
|
| 47 | TS06582180019 | Узел фильтра возврата масла и маслопровода возврата |
Загрузка ...
|
|
| 48 | TS06582180029a | Узел управления распределителем |
Загрузка ...
|
|
| 48.1 | GBT894.1-20 | Кольцо пружинное стопорное для вала |
Загрузка ...
|
|
| 48.2 | TS04552010001 | Ось фиксированная |
Загрузка ...
|
|
| 48.3 | TS06582180030a | Механизм управления |
Загрузка ...
|
|
| 48.3.1 | TS06582180031a | Сварка рукоятки управления |
Загрузка ...
|
|
| 48.3.2 | TB704.58A.11.1-01 | Втулка нейлоновая |
Загрузка ...
|
|
| 48.4 | TS12582030008 | Гильза |
Загрузка ...
|
|
| 49 | TS06582180033 | Джойстик распределителя в сборе |
Загрузка ...
|
|
| 49.1 | FT804A.58L.133 | Вилка правого рычага |
Загрузка ...
|
|
| 49.2 | FT804A.58L.136 | Вилка левого рычага |
Загрузка ...
|
|
| 49.3 | GBT6170-M8-8-A2L | Гайка шестигранная, тип 1 M8-8-A2L |
Загрузка ...
|
|
| 49.4 | GBT6170-M8-LH-8-A2L | Гайка шестигранная тип 1 M8-LH-8-A2L |
Загрузка ...
|
|
| 49.5 | TS06582180034 | Тяга управляющая соединительная |
Загрузка ...
|
|
| 50 | TS06582180035 | Зажим масляной трубы и резиновая прокладка склеены 35-22 |
Загрузка ...
|
