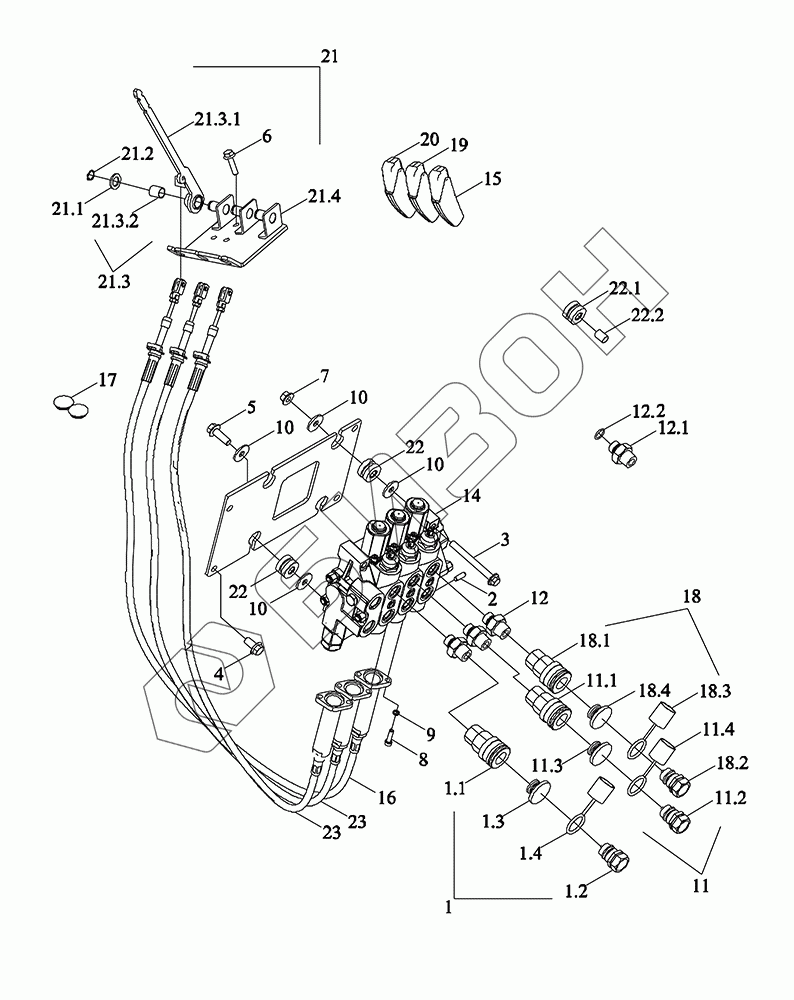

Графический каталог запасных частей к технике: LOVOL TM5D1A904-014K. Устройство гидравлической системы в сборе
1
1.1
1.2
1.3
1.4
2
3
4
5
6
7
8
9
10
10
10
10
11
11.1
11.2
11.3
11.4
12
12.1
12.2
13
14
15
16
17
18
18.1
18.2
18.3
18.4
19
20
21
21.1
21.2
21.3
21.3.1
21.3.2
21.4
22
22
22.1
22.2
23
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TM5D582130000K | TM5D582130000K | Устройство гидравлической системы в сборе |
Загрузка ...
|
|
| 1 | FT354.58A.030 | Штуцер соединительный |
Загрузка ...
|
|
| 1.1 | FT354.58A.031 | Штуцер соединительный |
Загрузка ...
|
|
| 1.2 | FT354.58A.032 | Штуцер соединительный |
Загрузка ...
|
|
| 1.3 | FT354.58A.103 | Крышка пылезащитная PVC -синяя и мягкая |
Загрузка ...
|
|
| 1.4 | FT354.58A.302 | Крышка пылезащитная PVC -синяя и мягкая штыревого соединения |
Загрузка ...
|
|
| 2 | GBT119.1-6m6X20-A0P | Штифт цилиндрический 6m6X20-A0P |
Загрузка ...
|
|
| 3 | GBT16674.1-M10X90-8.8-A3L | Болт шестигранный фланцевый M10X90-8.8-A3L |
Загрузка ...
|
|
| 4 | GBT5789-M10X20-8.8-A2L | Болт с шестигранной головкой M10X20-8.8-A2L |
Загрузка ...
|
|
| 5 | GBT5789-M10X30-8.8-A2L | Болт шестигранный фланцевый M10X30-8.8-A2L |
Загрузка ...
|
|
| 6 | GBT5789-M8X30-8.8-A2L | Болт шестигранный фланцевый M8X30-8.8-A2L |
Загрузка ...
|
|
| 7 | GBT6177.1-M10-8-A3L | Гайка с фланцем M10-8-A3L |
Загрузка ...
|
|
| 8 | GBT70.1-M6X25-8.8-A2L | Винт с цилиндрической головкой и внутренним шестигранником M6X25-8.8-A2L |
Загрузка ...
|
|
| 9 | GBT93-6-A3L | Шайба стандартная пружинная |
Загрузка ...
|
|
| 10 | GBT96.1-10-A3L | Шайба большая |
Загрузка ...
|
|
| 11 | TC02580010001K | Муфты быстросменные |
Загрузка ...
|
|
| 11.1 | FT354.58A.031 | Штуцер соединительный |
Загрузка ...
|
|
| 11.2 | FT354.58A.032 | Штуцер соединительный |
Загрузка ...
|
|
| 11.3 | TC02580010002K | Крышка пылезащитная PVC -красная и мягкая гнездового соединения |
Загрузка ...
|
|
| 11.4 | TC02580010003K | Крышка пылезащитная PVC -красная и мягкая штыревого соединения |
Загрузка ...
|
|
| 12 | TC04582140009 | Конец ферулы через корпус фитинга M18 в сборе |
Загрузка ...
|
|
| 12.1 | TC04582140007 | Соединитель(тело) бортовый сквозный типа цангового патрона |
Загрузка ...
|
|
| 12.2 | TS09580010006 | Кольцо O-образное 15.3X2.2-M18X1.5 |
Загрузка ...
|
|
| 13 | TD1S582090004 | Пластина монтажная многоходового клапана |
Загрузка ...
|
|
| 14 | BZF0092-035a | Клапан многоходовой в сборе |
Загрузка ...
|
|
| 15 | TM5D582130001K | Головка рукоятки TBL |
Загрузка ...
|
|
| 16 | TD1S582260001K | Механизм гибкого вала в сборе 1 |
Загрузка ...
|
|
| 17 | TD2S582010001 | Заглушка |
Загрузка ...
|
|
| 18 | TG1454.582J.2 | Муфты быстросменные |
Загрузка ...
|
|
| 18.1 | FT354.58A.031 | Штуцер соединительный |
Загрузка ...
|
|
| 18.2 | FT354.58A.032 | Штуцер соединительный |
Загрузка ...
|
|
| 18.3 | TG1454.582J.2-01 | Крышка пылезащитная PVC - желтая и мягкая штыревого соединения |
Загрузка ...
|
|
| 18.4 | TG1454.582J.2-02 | Крышка пылезащитная PVC - желтая и мягкая гнездового соединения |
Загрузка ...
|
|
| 19 | TM7N582052004 | Головка рукоятки TR |
Загрузка ...
|
|
| 20 | TM7N582053004 | Головка рукоятки TY |
Загрузка ...
|
|
| 21 | TQ1S582120001 | Механизм управления многоходовым клапаном |
Загрузка ...
|
|
| 21.1 | GBT848-14-A3L | Шайба небольшая |
Загрузка ...
|
|
| 21.2 | GBT894.1-14 | Кольцо упругое стопорное для вала |
Загрузка ...
|
|
| 21.3 | TD1S582080006 | Ручка управления |
Загрузка ...
|
|
| 21.3.1 | TD1S582080007 | Сварка рукоятки управления |
Загрузка ...
|
|
| 21.3.2 | TS04582010024 | Втулка рычага рукоятки |
Загрузка ...
|
|
| 21.4 | TQ1S582120002 | Гнездо монтажное |
Загрузка ...
|
|
| 22 | TS06582150044 | Блок демпфирующий многоходового клапана в сборе |
Загрузка ...
|
|
| 22.1 | TS06582150042 | Блок демпфирующий многоходового клапана |
Загрузка ...
|
|
| 22.2 | TS06582150043 | Трубка распорная |
Загрузка ...
|
|
| 23 | TX1S582020030 | Вал гибкий |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
