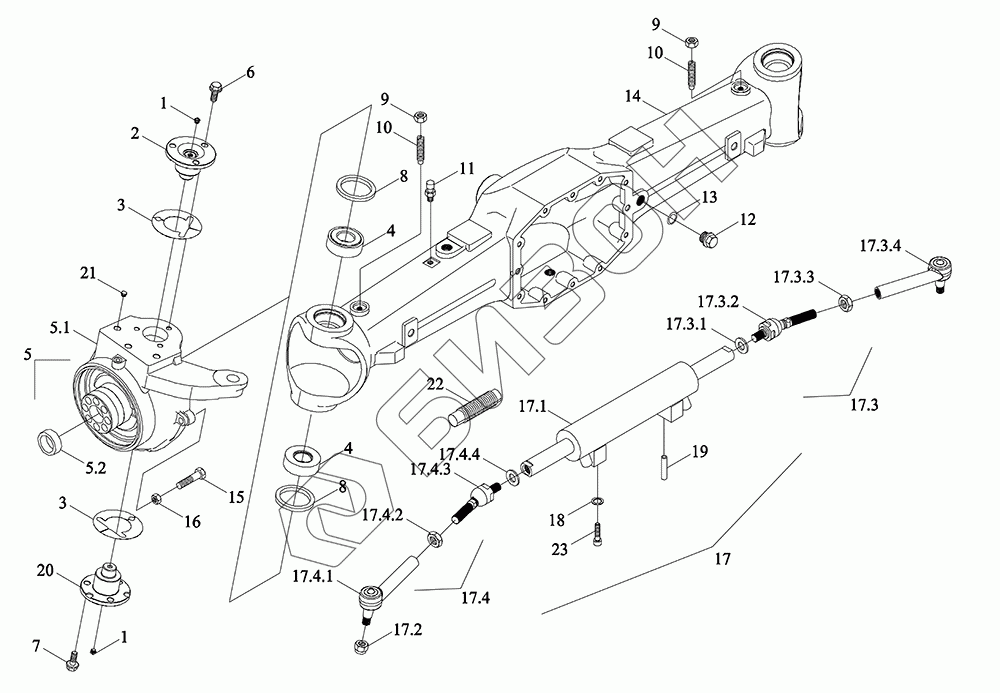

Графический каталог запасных частей к технике: LOVOL TM5D1A904-014K. Картер, цапфа, рулевой механизм
1
1
2
3
3
3
3
3
3
3
3
3
4
4
5
5.1
5.2
6
7
8
8
9
9
10
10
11
12
13
14
15
16
17
17.1
17.2
17.3
17.3.1
17.3.2
17.3.3
17.3.4
17.4
17.4.1
17.4.2
17.4.3
17.4.4
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TD1C311010000K | TD1C311010000K | Мост передний ведущий в сборе |
Загрузка ...
|
|
| TD1C311010002K | TD1C311010002K | Сборка переднего ведущего моста в сборе |
Загрузка ...
|
|
| TD1C311010001bK | TD1C311010001bK | Мост передний ведущий в подсборке |
Загрузка ...
|
|
| 1 | JBT7940.1-M10X1 | Пресс-маслёнка M10X1 |
Загрузка ...
|
|
| 2 | TD1C311010004Ka | Сальник рулевого механизма - верхний |
Загрузка ...
|
|
| 3 | CD4P1503070062 | Прокладка регулировки подшипника 0.15 |
Загрузка ...
|
|
| 3 | CD4P1503070061 | Подкладка регулировочного подшипника 0.1 |
Загрузка ...
|
|
| 3 | CD4P1503070063 | Прокладка регулировки подшипника 0.5 |
Загрузка ...
|
|
| 4 | TS06311010042 | Подшипники шарниров |
Загрузка ...
|
|
| 5 | TD2S311050013 | Элемент составной левой поворотной цапфы |
Загрузка ...
|
|
| 5.1 | TD2S311050011b | Наконечник левый рулевой |
Загрузка ...
|
|
| 5.2 | TD904.311K.1.5-08 | Втулка вала солнечного колеса |
Загрузка ...
|
|
| 6 | GBT16674.2-M12X1.5X35-10.9-A3L | Болт шестигранный фланцевый M12X1.5X35-10.9-A3L |
Загрузка ...
|
|
| 7 | GBT16674.2-M12X1.5X30-10.9-A3L | Болт шестигранный фланцевый M12X1.5X30-10.9-A3L |
Загрузка ...
|
|
| 8 | TD904.311K.1-14 | Сальник рулевого механизма |
Загрузка ...
|
|
| 9 | GBT889.1-M12-8-A3L | Тип 1 неметаллическая вставка шестигранная контргайка |
Загрузка ...
|
|
| 10 | GBT72-M12X50-14H-A3L | Винты установочные с коническим концом и шлицем M12X50-14H-A3L |
Загрузка ...
|
|
| 11 | TC05311090010 | Сапун |
Загрузка ...
|
|
| 12 | TD904.311K.1-13 | Пробка резьбовая |
Загрузка ...
|
|
| 13 | GBT3452.1-21.2X2.65G | Кольцо уплотнительное резиновое для гидропневматики 21.2X2.65G |
Загрузка ...
|
|
| 14 | TX1P311010126 | Картер моста |
Загрузка ...
|
|
| 15 | GBT5783-M14X80-10.9-A3L | Болт с шестигранной головкой M14X80-10.9-A3L |
Загрузка ...
|
|
| 16 | GBT6170-M14-8-A3L | Гайка шестигранная M14-8-A3L |
Загрузка ...
|
|
| 17 | TC05311070003 | Цилиндр |
Загрузка ...
|
|
| 17.1 | TC05311070004 | Цилиндр рулевой |
Загрузка ...
|
|
| 17.2 | GBT889.2-M20X1.5-8-A9L | Контргайка M20X1.5-8-A9L |
Загрузка ...
|
|
| 17.3 | TC05311070009a | Тяга рулевая |
Загрузка ...
|
|
| 17.3.1 | TC02311010090 | Шайба стопорная |
Загрузка ...
|
|
| 17.3.2 | TD904.311K.1.2.2 | Шарнир соединительный шаровой |
Загрузка ...
|
|
| 17.3.3 | TD904.311K.1.2-03 | Гайка |
Загрузка ...
|
|
| 17.3.4 | TD904.311K.1.2.3a | Тяга рулевая |
Загрузка ...
|
|
| 17.4 | TC05311070008a | Тяга рулевая |
Загрузка ...
|
|
| 17.4.1 | TD904.311K.1.2.1a | Тяга рулевая |
Загрузка ...
|
|
| 17.4.2 | TD904.311K.1.2-03 | Гайка |
Загрузка ...
|
|
| 17.4.3 | TD904.311K.1.2.2 | Шарнир соединительный шаровой |
Загрузка ...
|
|
| 17.4.4 | TC02311010090 | Шайба стопорная |
Загрузка ...
|
|
| 18 | GBT861.1-16-O | Шайба внутренняя зубчатая стопорная |
Загрузка ...
|
|
| 19 | GBT119.1-12m6X26 | Штифт цилиндрический |
Загрузка ...
|
|
| 20 | TD904.311K.1-08a | Сальник рулевого механизма |
Загрузка ...
|
|
| 21 | TS08311010054 | Заглушка |
Загрузка ...
|
|
| 22 | TS06311010044 | Кожух защитный |
Загрузка ...
|
|
| 23 | GBT70.1-M16X35-10.9-A3L | Винт с цилиндрической головкой с внутренним шестигранником M16X35-10.9-A3L |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
