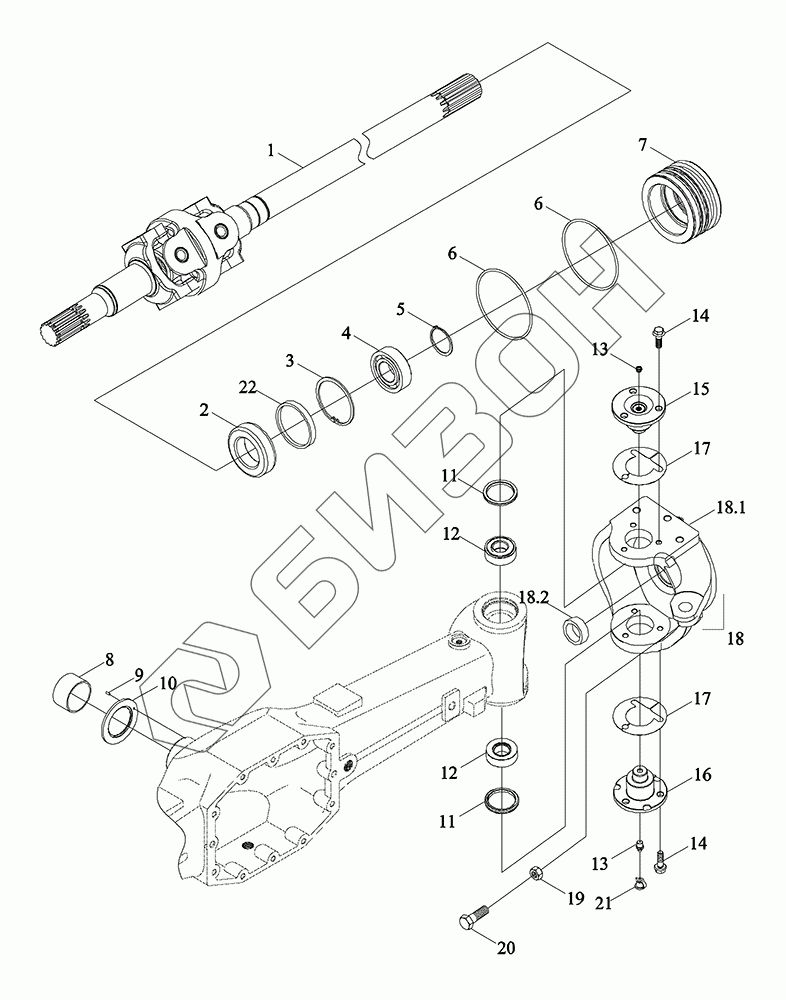

Графический каталог запасных частей к технике: LOVOL TM5D1A904-014K. Вал приводной правый
1
2
3
4
5
6
6
7
8
9
10
11
11
12
12
13
13
14
14
15
16
17
17
17
17
17
17
18
18.1
18.2
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TD1C311010000K | TD1C311010000K | Мост передний ведущий в сборе |
Загрузка ...
|
|
| TD1C311010002K | TD1C311010002K | Сборка переднего ведущего моста в сборе |
Загрузка ...
|
|
| TD1C311010001bK | TD1C311010001bK | Мост передний ведущий в подсборке |
Загрузка ...
|
|
| 1 | TD904.311K.1.3a | Полуось левая в сборе |
Загрузка ...
|
|
| 2 | TX1P311010096 | сальник |
Загрузка ...
|
|
| 3 | GBT893.1-62 | Кольцо стопорное для отверстий |
Загрузка ...
|
|
| 4 | GBT276-6007 | Подшипники шариковые радиальные |
Загрузка ...
|
|
| 5 | GBT894.1-35 | Кольцо упругое стопорное для вала |
Загрузка ...
|
|
| 6 | GBT3452.1-85.0X3.55G | Кольцо уплотнительное резиновое для гидропневматики 85.0X3.55G |
Загрузка ...
|
|
| 7 | TD904.311K.1-07 | Седло сальника |
Загрузка ...
|
|
| 8 | TD904.311K.1-05 | Втулки корпуса оси |
Загрузка ...
|
|
| 9 | GBT119.1-5m6X12 | Штифт цилиндрический |
Загрузка ...
|
|
| 10 | TD904.311K.1-04 | Прокладка кожуха оси |
Загрузка ...
|
|
| 11 | TD904.311K.1-14 | Сальник рулевого механизма |
Загрузка ...
|
|
| 12 | TS06311010042 | Подшипники шарниров |
Загрузка ...
|
|
| 13 | JBT7940.1-M10X1 | Пресс-маслёнка M10X1 |
Загрузка ...
|
|
| 14 | GBT16674.2-M12X1.5X30-10.9-A3L | Болт шестигранный фланцевый M12X1.5X30-10.9-A3L |
Загрузка ...
|
|
| 15 | TD1C311010004Ka | Сальник рулевого механизма - верхний |
Загрузка ...
|
|
| 16 | TD904.311K.1-08a | Сальник рулевого механизма |
Загрузка ...
|
|
| 17 | CD4P1503070063 | Прокладка регулировки подшипника 0.5 |
Загрузка ...
|
|
| 17 | CD4P1503070061 | Подкладка регулировочного подшипника 0.1 |
Загрузка ...
|
|
| 17 | CD4P1503070062 | Прокладка регулировки подшипника 0.15 |
Загрузка ...
|
|
| 18 | TD2S311050014 | Элемент составной правого рулевого кулака |
Загрузка ...
|
|
| 18.1 | TD2S311050012b | Кулак правый рулевой |
Загрузка ...
|
|
| 18.2 | TD904.311K.1.5-08 | Втулка вала солнечного колеса |
Загрузка ...
|
|
| 19 | GBT6170-M14-8-A3L | Гайка шестигранная M14-8-A3L |
Загрузка ...
|
|
| 20 | GBT5783-M14X80-10.9-A3L | Болт с шестигранной головкой M14X80-10.9-A3L |
Загрузка ...
|
|
| 21 | TC02311170063 | Колпачок пылезащитный масляного стакана |
Загрузка ...
|
|
| 22 | TX1P311010099 | Грязевой щиток картера моста |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
