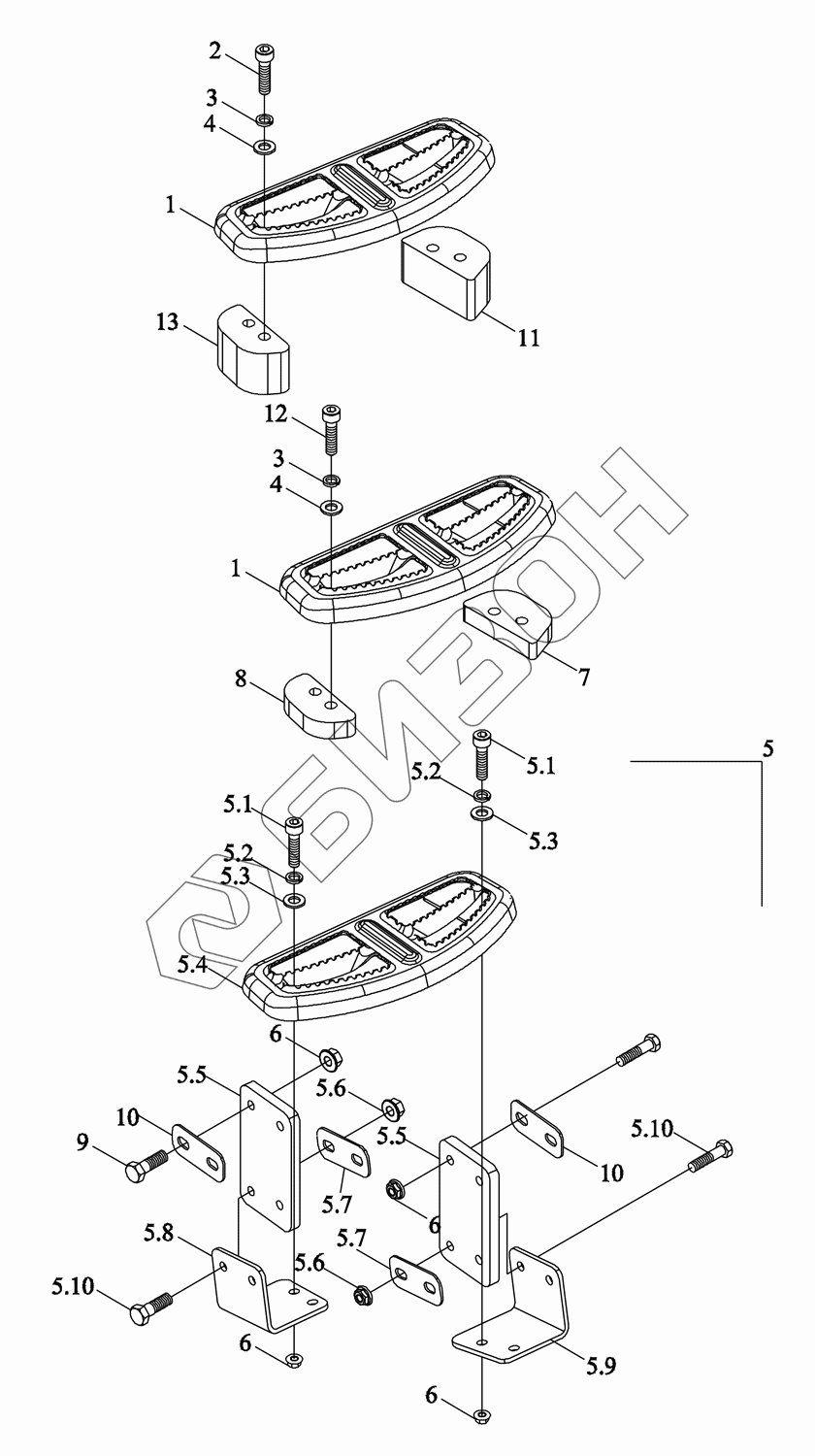

Графический каталог запасных частей к технике: LOVOL TM5D2A1304-001K. Лестница
1
1
2
3
3
4
4
5
5.1
5.1
5.2
5.2
5.3
5.3
5.4
5.5
5.5
5.6
5.6
5.7
5.7
5.8
5.9
5.10
5.10
6
6
6
7
8
9
10
10
11
12
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TM5D451060000K | TM5D451060000K | Кабина в сборе |
Загрузка ...
|
|
| TD2S451012000K | TD2S451012000K | Комплектующие кабины |
Загрузка ...
|
|
| TD2C451012001 | TD2C451012001 | Лестница посадочная |
Загрузка ...
|
|
| 1 | TS06451017100a | Лестница посадочная |
Загрузка ...
|
|
| 2 | GBT70.1-M8X65-8.8-A2L | Винт с цилиндрической головкой с внутренним шестигранником |
Загрузка ...
|
|
| 3 | GBT93-8-A3L | Гровер |
Загрузка ...
|
|
| 4 | GBT97.1-8-A3L | Шайба плоская |
Загрузка ...
|
|
| 5 | TD1C451010100 | Кронштейн фонаря |
Загрузка ...
|
|
| 5.1 | GBT70.1-M8X25-8.8-A2L | Винт с цилиндрической головкой с внутренним шестигранником |
Загрузка ...
|
|
| 5.2 | GBT93-8-A3L | Гровер |
Загрузка ...
|
|
| 5.3 | GBT97.1-8-A3L | Шайба плоская |
Загрузка ...
|
|
| 5.4 | TS06451017100a | Лестница посадочная |
Загрузка ...
|
|
| 5.5 | TD1C451010010a | Пластина соединительная |
Загрузка ...
|
|
| 5.6 | GBT6177.1-M8-8-A2L | Гайка с фланцем |
Загрузка ...
|
|
| 5.7 | TD1C451010011 | Прокладка соединительная |
Загрузка ...
|
|
| 5.8 | TD1C451010012 | Пластина опорная левая |
Загрузка ...
|
|
| 5.9 | TD1C451010013 | Пластина опорная правая |
Загрузка ...
|
|
| 5.10 | GBT5789-M8X30-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 6 | GBT6177.1-M8-8-A2L | Гайка с фланцем |
Загрузка ...
|
|
| 7 | TD2C451012005 | Лист прокладочный |
Загрузка ...
|
|
| 8 | TD2C451012003 | Лист прокладочный |
Загрузка ...
|
|
| 9 | GBT5789-M8X30-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 10 | TD1C451010011 | Прокладка соединительная |
Загрузка ...
|
|
| 11 | TD2C451012004 | Лист прокладочный |
Загрузка ...
|
|
| 12 | GBT70.1-M8X35-8.8-A2L | Винт с цилиндрической головкой с внутренним шестигранником |
Загрузка ...
|
|
| 13 | TD2C451012002 | Лист прокладочный |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
