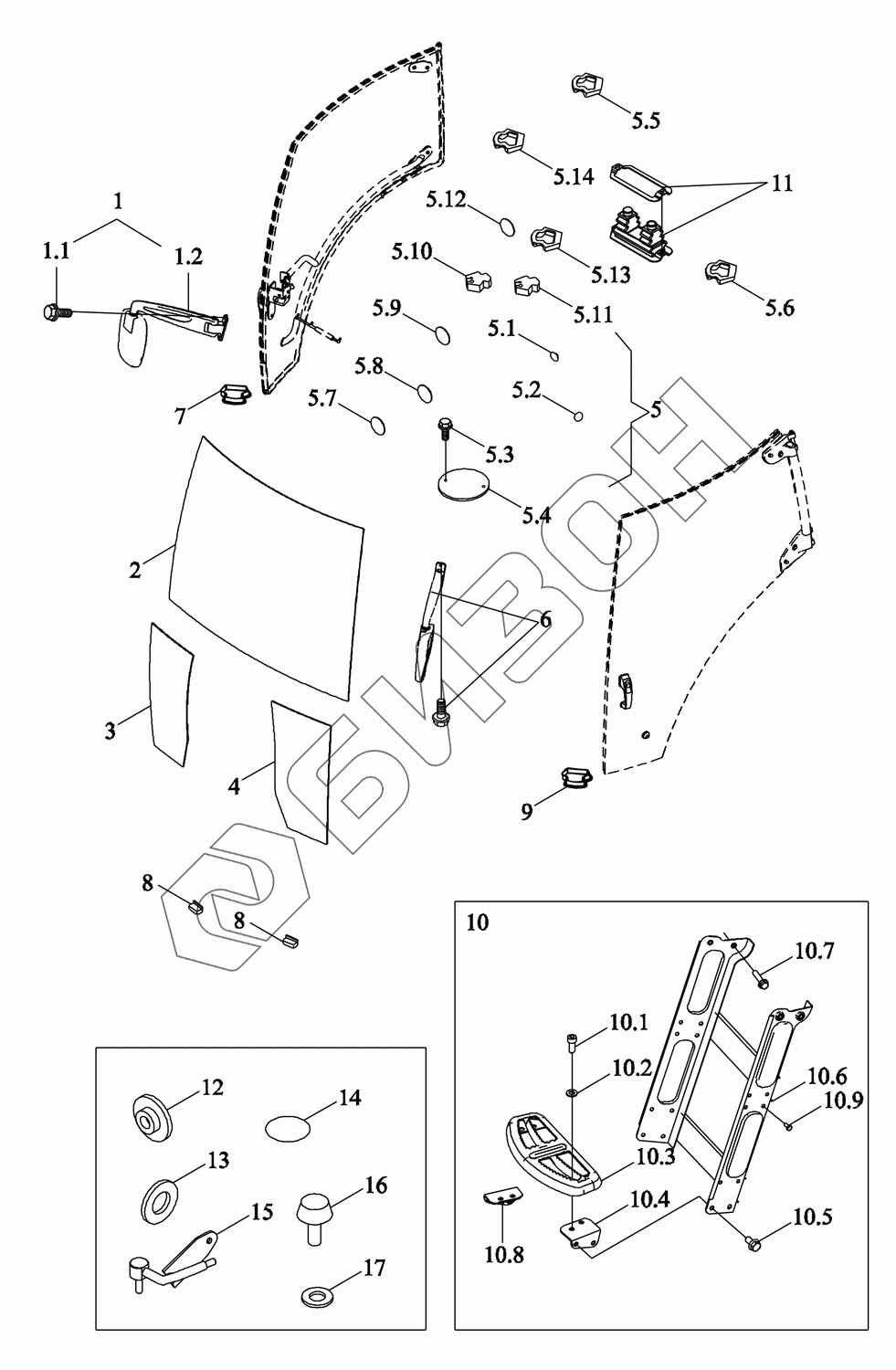

Графический каталог запасных частей к технике: LOVOL TM5D2A1304-001K. Остекление переднее, лестница
1
1.1
1.2
2
3
4
5
5.1
5.2
5.3
5.4
5.5
5.6
5.7
5.8
5.9
5.10
5.11
5.12
5.13
5.14
6
7
8
8
9
10
10.1
10.2
10.3
10.4
10.5
10.6
10.7
10.8
10.9
11
12
13
14
15
16
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TM5D451060000K | TM5D451060000K | Кабина в сборе |
Загрузка ...
|
|
| TD2S451012000K | TD2S451012000K | Комплектующие кабины |
Загрузка ...
|
|
| 1 | TS06451018101 | Зеркало задней обзорности |
Загрузка ...
|
|
| 1.1 | GBT16674.1-M8X25-8.8-A2L | Болт шестигранный фланцевый |
Загрузка ...
|
|
| 1.2 | TS06451018100 | Зеркало задней обзорности |
Загрузка ...
|
|
| 2 | TX1S451030010K | Стекло |
Загрузка ...
|
|
| 3 | TX1S451030011K | Стекло |
Загрузка ...
|
|
| 4 | TX1S451030012K | Стекло |
Загрузка ...
|
|
| 5 | TS06451019000 | Герметизация |
Загрузка ...
|
|
| 5.1 | TS04451010020 | Заглушка |
Загрузка ...
|
|
| 5.2 | TS04451010030 | Заглушка |
Загрузка ...
|
|
| 5.3 | GBT5789-M6X16-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 5.4 | TS06451012022 | Установка маслобака |
Загрузка ...
|
|
| 5.5 | TS06451019010 | Пробка резиновая |
Загрузка ...
|
|
| 5.6 | TS06451019009 | Пробка резиновая |
Загрузка ...
|
|
| 5.7 | QLWZL002-80X1.5 | Пластырь 3M |
Загрузка ...
|
|
| 5.8 | QLWZL002-20X1.0 | Пластырь 3M |
Загрузка ...
|
|
| 5.9 | QLWZL002-35X1.0 | Пластырь 3M |
Загрузка ...
|
|
| 5.10 | TN1S451020023 | Уплотнение губчатое |
Загрузка ...
|
|
| 5.11 | TN1S451020022 | Уплотнение губчатое |
Загрузка ...
|
|
| 5.12 | QLWZL002-60X1.5 | Пластырь 3M |
Загрузка ...
|
|
| 5.13 | TS06451019007 | Пробка резиновая |
Загрузка ...
|
|
| 5.14 | TS06451019008 | Пробка резиновая |
Загрузка ...
|
|
| 6 | TS04451012128 | Кольцо прокладочное |
Загрузка ...
|
|
| 7 | TS06811010009 | Кольцо защитное |
Загрузка ...
|
|
| 8 | TS06451011274 | Подушки опорные для стекла |
Загрузка ...
|
|
| 9 | TS06811010008 | Кольцо защитное |
Загрузка ...
|
|
| 10 | TX1S451030022K | Лестница посадочная |
Загрузка ...
|
|
| 10.1 | GBT70.1-M8X20-8.8-A2L | Винт с цилиндрической головкой и внутренним шестигранником |
Загрузка ...
|
|
| 10.2 | GBT97.1-8-A3L | Шайба плоская |
Загрузка ...
|
|
| 10.3 | TS06451017100a | Лестница посадочная |
Загрузка ...
|
|
| 10.4 | TS04451017116 | Кронштейн |
Загрузка ...
|
|
| 10.5 | GBT5789-M8X16-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 10.6 | TS06451017201 | Лестница посадочная |
Загрузка ...
|
|
| 10.7 | GBT5789-M10X50-8.8-A3L | Болт с фланцем |
Загрузка ...
|
|
| 10.8 | TS04451017115 | Кронштейн |
Загрузка ...
|
|
| 10.9 | GBT5783-M8X16-10.9-A2L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 11 | TS04451010040 | Кожух - обтекатель |
Загрузка ...
|
|
| 12 | TS04451012127 | Втулка нейлоновая |
Загрузка ...
|
|
| 13 | GBT96.1-10-A3L | Шайба большая |
Загрузка ...
|
|
| 14 | TS06471014003 | Заглушка |
Загрузка ...
|
|
| 15 | TS04451012101 | Кронштейн |
Загрузка ...
|
|
| 16 | TS04451012130 | Упор |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
