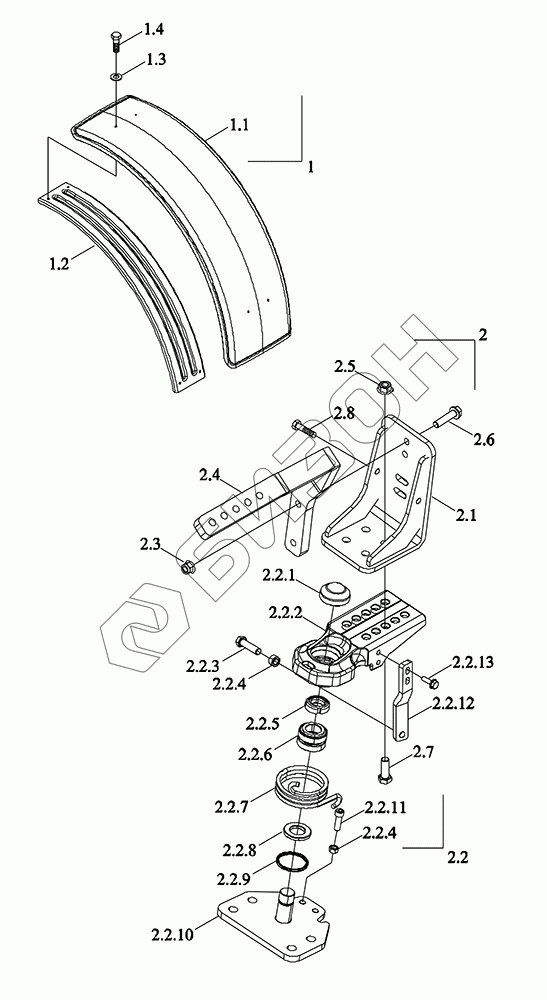

Графический каталог запасных частей к технике: LOVOL TM5D2A1304-001K. Крыло левое переднее

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
1.1
1.2
1.3
1.4
2
2.1
2.2
2.2.1
2.2.2
2.2.3
2.2.4
2.2.4
2.2.5
2.2.6
2.2.7
2.2.8
2.2.9
2.2.10
2.2.11
2.2.12
2.2.13
2.3
2.4
2.5
2.6
2.7
2.8
Позиция на иллюстрации Заводской номер детали Название детали Цена
TM5D477050000K TM5D477050000K Брызговик передний в сборе
Загрузка ...
TM5D477031000K TM5D477031000K Брызговик левый передний в сборе
Загрузка ...
1 TM5D477026100K Щиток грязевой
Загрузка ...
1.1 TM5D477026101K Щиток грязевой
Загрузка ...
1.2 TM5D477026102K Накладка
Загрузка ...
1.3 GBT96.1-8-A3L Шайба большая
Загрузка ...
1.4 GBT5783-M8X25-8.8-A2L Болт с шестигранной головкой
Загрузка ...
2 TM5D477051100K Кронштейн
Загрузка ...
2.1 TM5D477051120K Кронштейн
Загрузка ...
2.2 TM5D477031120K Основание опорное
Загрузка ...
2.2.1 TM5D477031126K Обкладка
Загрузка ...
2.2.2 TM5D477031122K Основание поддержки
Загрузка ...
2.2.3 GBT5783-M12X50-8.8-A3L Болт
Загрузка ...
2.2.4 GBT6170-M12-8-A3L Гайка шестигранная
Загрузка ...
2.2.5 GBT812-M27X1.5 Гайка
Загрузка ...
2.2.6 TM5D477031129K Подшипник
Загрузка ...
2.2.7 TM5D477031123K Пружина кручения
Загрузка ...
2.2.8 TM5D477031127K Щит
Загрузка ...
2.2.9 TM5D477031124K Сальник
Загрузка ...
2.2.10 TM5D477031130K Плита монтажная
Загрузка ...
2.2.11 GBT70.1-M12X40-8.8-A3L Винт
Загрузка ...
2.2.12 TM5D477031128K Кронштейн
Загрузка ...
2.2.13 GBT5789-M8X25-8.8-A2L Болт с фланцем
Загрузка ...
2.3 GBT6183.1-M12-10-A3L Контргайки с шестигранным фланцем и неметаллическими вставками
Загрузка ...
2.4 TM5D477051110K Кронштейн
Загрузка ...
2.5 GBT6177.1-M14-8-A3L Гайка с фланцем
Загрузка ...
2.6 GBT5789-M12X50-10.9-A3L Болт
Загрузка ...
2.7 GBT5783-M14X40-10.9-A3L Болт с шестигранной головкой
Загрузка ...
2.8 GBT5783-M12X50-10.9-A3L Болт
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
