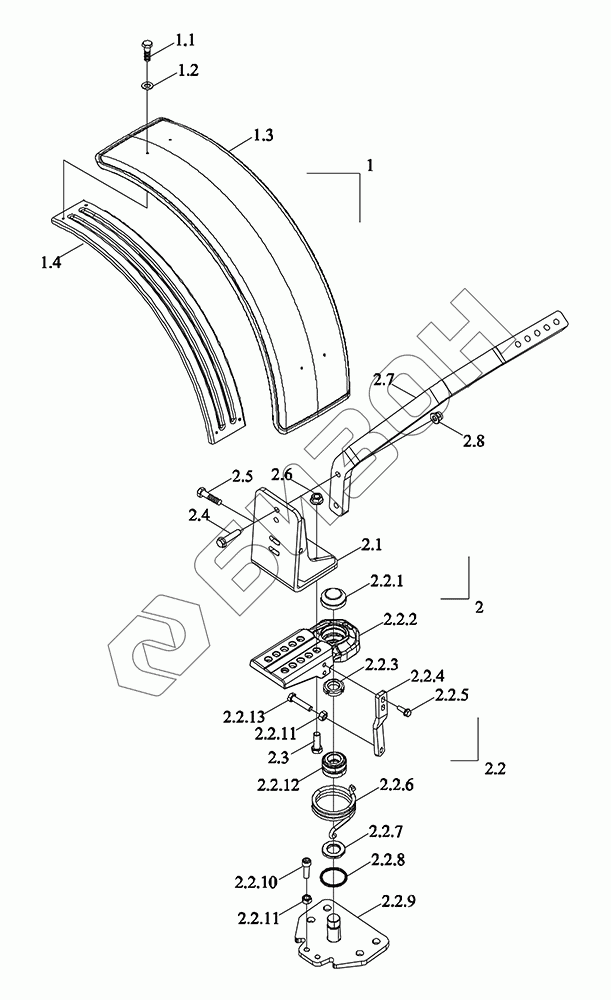

Графический каталог запасных частей к технике: LOVOL TM5D2A1304-001K. Крыло правое переднее

Тип техники

Марка

Модель

Схема

1.1

1.2

1.3

1.4

2.1

2.2

2.2.1

2.2.2

2.2.3

2.2.4

2.2.5

2.2.6

2.2.7

2.2.8

2.2.9

2.2.10

2.2.11

2.2.12

2.2.13

2.3

2.4

2.5

2.6

2.7

2.8

Позиция на иллюстрации	Заводской номер детали	Название детали	Цена
TM5D477032000K	TM5D477032000K	Брызговик правый передний в сборе	Загрузка ...
TM5D477050000K	TM5D477050000K	Брызговик передний в сборе	Загрузка ...
1	TM5D477026100K	Щиток грязевой	Загрузка ...
1.1	GBT5783-M8X25-8.8-A2L	Болт с шестигранной головкой	Загрузка ...
1.2	GBT96.1-8-A3L	Шайба большая	Загрузка ...
1.3	TM5D477026101K	Щиток грязевой	Загрузка ...
1.4	TM5D477026102K	Накладка	Загрузка ...
2	TM5D477052100K	Кронштейн	Загрузка ...
2.1	TM5D477051120K	Кронштейн	Загрузка ...
2.2	TM5D477032120K	Основание опорное	Загрузка ...
2.2.1	TM5D477031126K	Обкладка	Загрузка ...
2.2.2	TM5D477031122K	Основание поддержки	Загрузка ...
2.2.3	GBT812-M27X1.5	Гайка	Загрузка ...
2.2.4	TM5D477032128K	Кронштейн	Загрузка ...
2.2.5	GBT5789-M8X25-8.8-A2L	Болт с фланцем	Загрузка ...
2.2.6	TM5D477032123K	Пружина кручения	Загрузка ...
2.2.7	TM5D477031127K	Щит	Загрузка ...
2.2.8	TM5D477031124K	Сальник	Загрузка ...
2.2.9	TM5D477031130K	Плита монтажная	Загрузка ...
2.2.10	GBT70.1-M12X40-8.8-A3L	Винт	Загрузка ...
2.2.11	GBT6170-M12-8-A3L	Гайка шестигранная	Загрузка ...
2.2.12	TM5D477031129K	Подшипник	Загрузка ...
2.2.13	GBT5783-M12X50-8.8-A3L	Болт	Загрузка ...
2.3	GBT5783-M14X40-10.9-A3L	Болт с шестигранной головкой	Загрузка ...
2.4	GBT5789-M12X50-10.9-A3L	Болт	Загрузка ...
2.5	GBT5783-M12X50-10.9-A3L	Болт	Загрузка ...
2.6	GBT6177.1-M14-8-A3L	Гайка с фланцем	Загрузка ...
2.7	TM5D477052110K	Кривошип правый	Загрузка ...
2.8	GBT6183.1-M12-10-A3L	Контргайки с шестигранным фланцем и неметаллическими вставками	Загрузка ...

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
