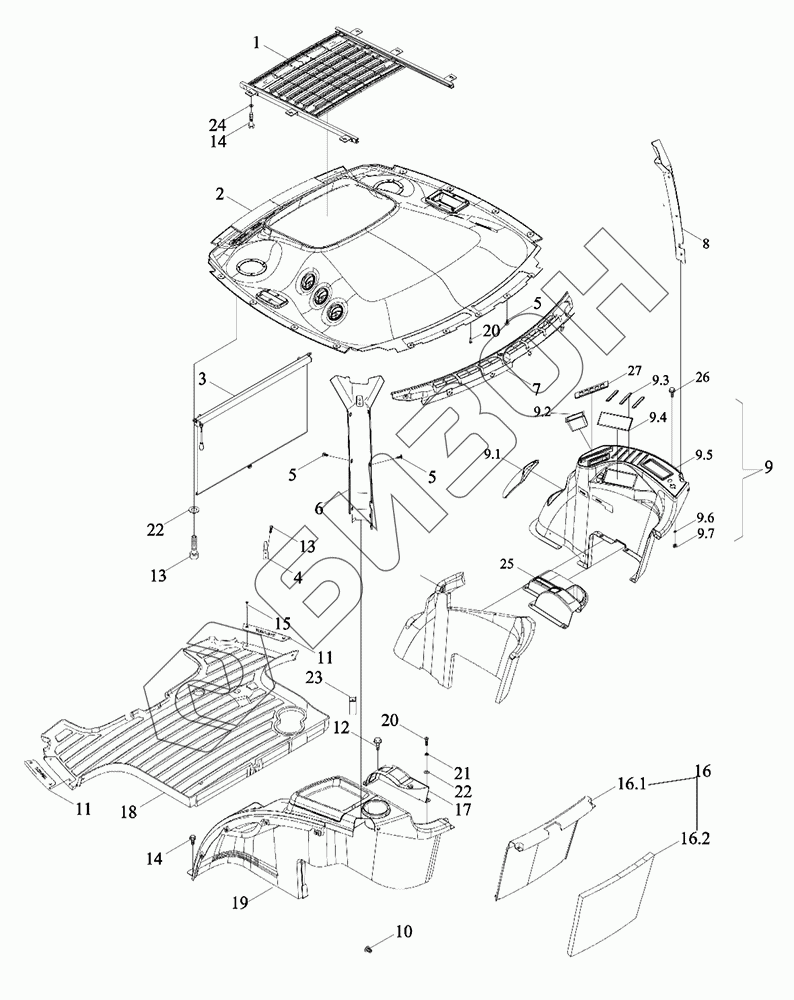

Графический каталог запасных частей к технике: LOVOL TM5D2A1304-002K. Кабина (комплектующие 2)
1
2
3
4
5
5
5
6
7
8
9
9.1
9.2
9.3
9.4
9.5
9.6
9.7
10
11
11
12
13
13
14
14
15
16
16.1
16.2
17
18
19
20
20
21
22
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TM5D453050000K | TM5D453050000K | Внутренний молдинг в сборе |
Загрузка ...
|
|
| 1 | TS06453017001 | Плита |
Загрузка ...
|
|
| 2 | TM5D453011000K | Молдинг внутренний верхний |
Загрузка ...
|
|
| 3 | TN1S453030005 | Козырек солнцезащитный |
Загрузка ...
|
|
| 4 | BZF0045-001 | Крючки для одежды |
Загрузка ...
|
|
| 5 | Q69208 | Клипса |
Загрузка ...
|
|
| 6 | TS17453010003a | Корпус |
Загрузка ...
|
|
| 7 | TS06453016000 | Дефлектор |
Загрузка ...
|
|
| 8 | TS17453010002a | Корпус |
Загрузка ...
|
|
| 9 | TM5D453013200K | Отделка внутренняя |
Загрузка ...
|
|
| 9.1 | TS06453120002 | Крышка |
Загрузка ...
|
|
| 9.2 | TS06453120003 | Ящик для хранения |
Загрузка ...
|
|
| 9.3 | TS06453120005 | Заглушка |
Загрузка ...
|
|
| 9.4 | TS17453030001 | Заглушка |
Загрузка ...
|
|
| 9.5 | TM5D453013202K | Отделка внутренняя |
Загрузка ...
|
|
| 9.6 | GBT97.1-8-A3L | Шайба плоская |
Загрузка ...
|
|
| 9.7 | GBT17880.1-M5X12 | Гайка |
Загрузка ...
|
|
| 10 | TS04451010030 | Заглушка |
Загрузка ...
|
|
| 11 | TS06453014000 | Плита нажимная |
Загрузка ...
|
|
| 12 | GBT5789-M6X30-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 13 | GBT70.1-M6X16-8.8-A2L | Винт с цилиндрической головкой и внутренним шестигранником |
Загрузка ...
|
|
| 14 | GBT5789-M6X20-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 15 | GBT819.2-M6X25-A2-70 | Винт с потайной головкой с поперечной канавкой |
Загрузка ...
|
|
| 16 | TM6W453050006 | Пряжка внутренняя |
Загрузка ...
|
|
| 16.1 | TS06453013300 | Отделка внутренняя |
Загрузка ...
|
|
| 16.2 | TM5D453013301K | Хлопок звукопоглощающий |
Загрузка ...
|
|
| 17 | TS06453013701 | Кожух - обтекатель |
Загрузка ...
|
|
| 18 | TM5D453012000K | Ковры |
Загрузка ...
|
|
| 19 | TM6W453050001 | Отделка внутренняя |
Загрузка ...
|
|
| 20 | GBT818-M6X20-4.8-A2L | Винт |
Загрузка ...
|
|
| 21 | GBT93-6-A3L | Гровер |
Загрузка ...
|
|
| 22 | GBT97.1-6-A3L | Шайба плоская |
Загрузка ...
|
|
| 23 | TS06453013703 | Плита монтажная |
Загрузка ...
|
|
| 24 | GBT96.1-6-A3L | Шайба большая |
Загрузка ...
|
|
| 25 | TS12453020002 | Кожух - обтекатель |
Загрузка ...
|
|
| 26 | GBT5789-M6X12-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 27 | TM7R453010001 | Плита монтажная |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
