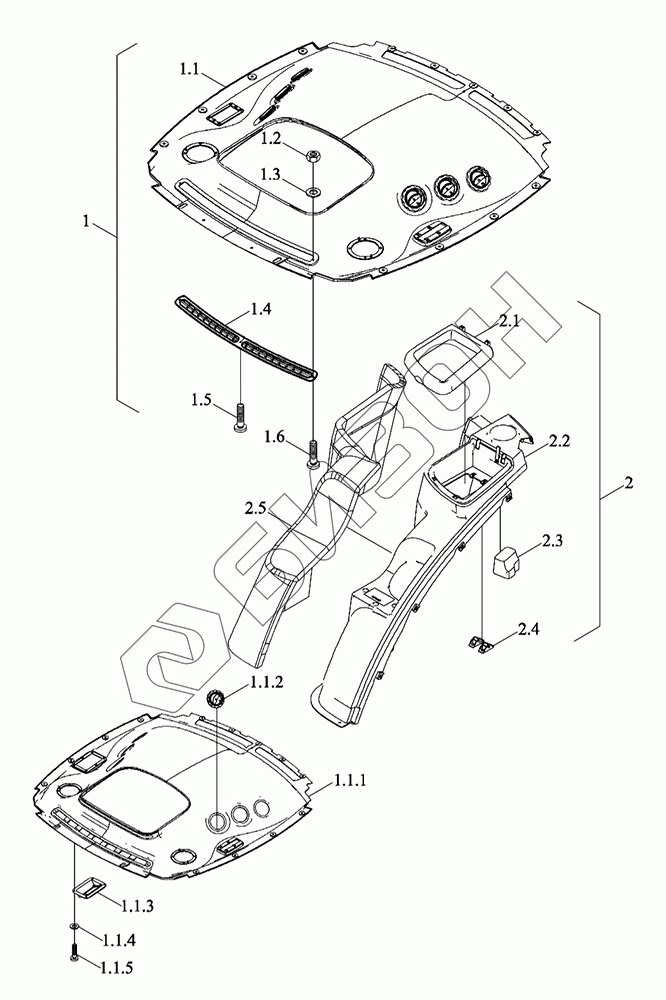

Графический каталог запасных частей к технике: LOVOL TM5D2A1304-002K. Молдинг внутренний

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
1.1
1.1.1
1.1.2
1.1.3
1.1.4
1.1.5
1.2
1.3
1.4
1.5
1.6
2
2.1
2.2
2.3
2.4
2.5
Позиция на иллюстрации Заводской номер детали Название детали Цена
TM5D453050000K TM5D453050000K Внутренний молдинг в сборе
Загрузка ...
1 TM5D453011000K Молдинг внутренний верхний
Загрузка ...
1.1 TN1S453020007 Молдинг внутренний верхний
Загрузка ...
1.1.1 TN1S453020008 Молдинг внутренний верхний
Загрузка ...
1.1.2 GE401Y.33.2.1-03 Выход воздуха
Загрузка ...
1.1.3 TS06453011005 Плита монтажная
Загрузка ...
1.1.4 GBT97.1-5-A3L Шайба плоская
Загрузка ...
1.1.5 GBT818-M5X16-4.8-A2L Винт
Загрузка ...
1.2 GBT6170-M5-8-A2L Гайка
Загрузка ...
1.3 GBT96.1-5-A3L Шайба большая
Загрузка ...
1.4 TS06453011002 Дефлектор обдува
Загрузка ...
1.5 GBT818-M6X16-4.8-A2L Винт
Загрузка ...
1.6 GBT818-M5X16-4.8-A2L Винт
Загрузка ...
2 TM6W453050001 Отделка внутренняя
Загрузка ...
2.1 TS06453013103 Накладка
Загрузка ...
2.2 TM6W453050002 Щиток грязевой
Загрузка ...
2.3 TD2C453010003 Блок упорный
Загрузка ...
2.4 TS06453013104 Подставка
Загрузка ...
2.5 TM5D453013101K Хлопок звукопоглощающий
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
