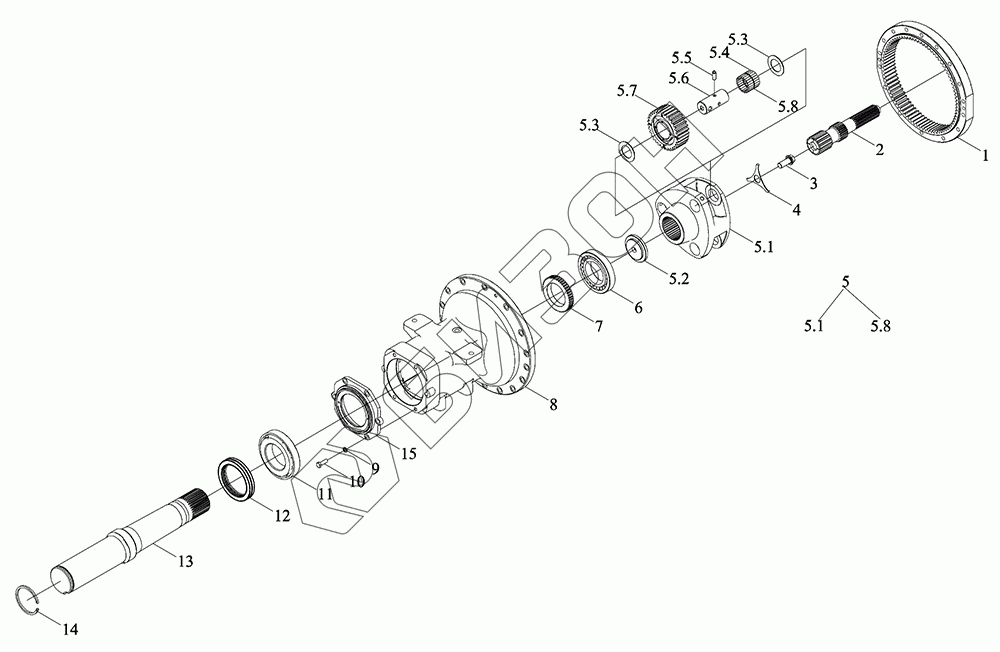

Графический каталог запасных частей к технике: LOVOL TM5D2A1304-002K. Левая конечная передача
1
2
3
4
5
5.1
5.2
5.3
5.3
5.4
5.5
5.6
5.7
5.8
6
7
8
9
10
11
12
13
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TM5D391020000K | TM5D391020000K | Передача левая конечная в сборе |
Загрузка ...
|
|
| 1 | TC05391030011 | Обод |
Загрузка ...
|
|
| 2 | TC05391030012a | Полуось |
Загрузка ...
|
|
| 3 | TG1204.391-07a | Болт |
Загрузка ...
|
|
| 4 | TF1004.391-05a | Пластина замочная |
Загрузка ...
|
|
| 5 | TC05391030001a | Водило планетарное |
Загрузка ...
|
|
| 5.1 | TC05391030002 | Водило планетарное |
Загрузка ...
|
|
| 5.2 | TF1004.391.1-03b | Плита нажимная |
Загрузка ...
|
|
| 5.3 | TC05391030006 | Кольцо проставочное |
Загрузка ...
|
|
| 5.4 | TC05391030007 | Игла роликовая |
Загрузка ...
|
|
| 5.5 | GBT879.3-12X35 | Штырь |
Загрузка ...
|
|
| 5.6 | TC05391030003 | Вал |
Загрузка ...
|
|
| 5.7 | TC05391030004 | Колесо зубчатое |
Загрузка ...
|
|
| 5.8 | TC05391030005 | Кольцо проставочное |
Загрузка ...
|
|
| 6 | GBT297-30218 | Подшипники конические роликовые |
Загрузка ...
|
|
| 7 | TM5D391020003K | Механизм измерения скорости |
Загрузка ...
|
|
| 8 | TM5D391020002K | Корпус картера |
Загрузка ...
|
|
| 9 | GBT93-12-A3L | Гровер |
Загрузка ...
|
|
| 10 | GBT5783-M12X35-8.8-A3L | Болт |
Загрузка ...
|
|
| 11 | GBT297-30220 | Подшипники конические роликовые |
Загрузка ...
|
|
| 12 | GBT9877.1-FB120X160X12D | Уплотнение |
Загрузка ...
|
|
| 13 | TM5D391020001K | Вал приводной |
Загрузка ...
|
|
| 14 | TF1004.391-10 | Кольцо ограничительное |
Загрузка ...
|
|
| 15 | TC05391030015 | Крышка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
