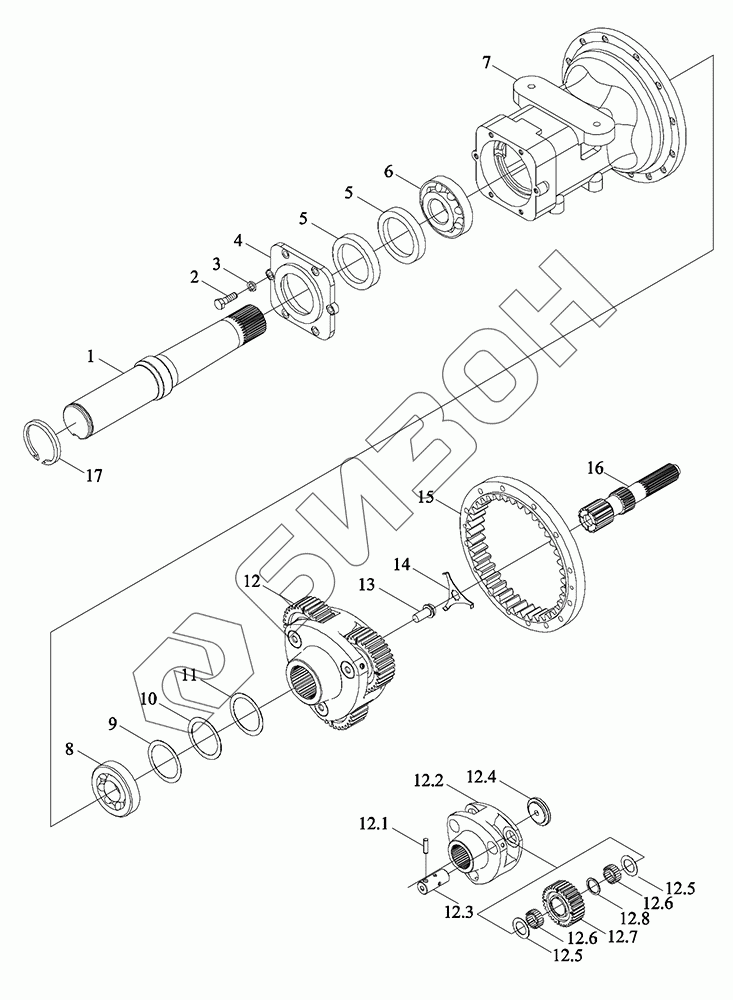

Графический каталог запасных частей к технике: LOVOL TM5D2A1304-002K. Правая конечная передача

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
5
6
7
8
9
10
11
12
12.1
12.2
12.3
12.4
12.5
12.5
12.6
12.6
12.7
12.8
13
14
15
16
17
Позиция на иллюстрации Заводской номер детали Название детали Цена
TC05392030000 TC05392030000 Передача правая конечная в сборе
Загрузка ...
1 TC05391030013 Вал приводной
Загрузка ...
2 GBT5783-M12X35-8.8-A3L Болт
Загрузка ...
3 GBT93-12-A3L Гровер
Загрузка ...
4 TC05391030015 Крышка
Загрузка ...
5 GBT9877.1-FB120X160X12D Уплотнение
Загрузка ...
6 GBT297-30220 Подшипники конические роликовые
Загрузка ...
7 TC05391030010 Корпус картера
Загрузка ...
8 GBT297-30218 Подшипники конические роликовые
Загрузка ...
9 TF1004.391-06a Прокладка регулировочная
Загрузка ...
10 TF1004.391-07a Прокладка регулировочная
Загрузка ...
11 TF1004.391-08a Прокладка регулировочная
Загрузка ...
12 TC05391030001 Водило планетарное
Загрузка ...
12.1 QLWZB140-12X40 Палец
Загрузка ...
12.2 TC05391030002 Водило планетарное
Загрузка ...
12.3 TC05391030003 Вал
Загрузка ...
12.4 TF1004.391.1-03a Плита нажимная
Загрузка ...
12.5 TC05391030006 Кольцо проставочное
Загрузка ...
12.6 TC05391030007 Игла роликовая
Загрузка ...
12.7 TC05391030004 Колесо зубчатое
Загрузка ...
12.8 TC05391030005 Кольцо проставочное
Загрузка ...
13 FT800.39.105a Болт
Загрузка ...
14 TF1004.391-05a Пластина замочная
Загрузка ...
15 TC05391030011 Обод
Загрузка ...
16 TC05392030001 Полуось
Загрузка ...
17 TF1004.391-10 Кольцо ограничительное
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
