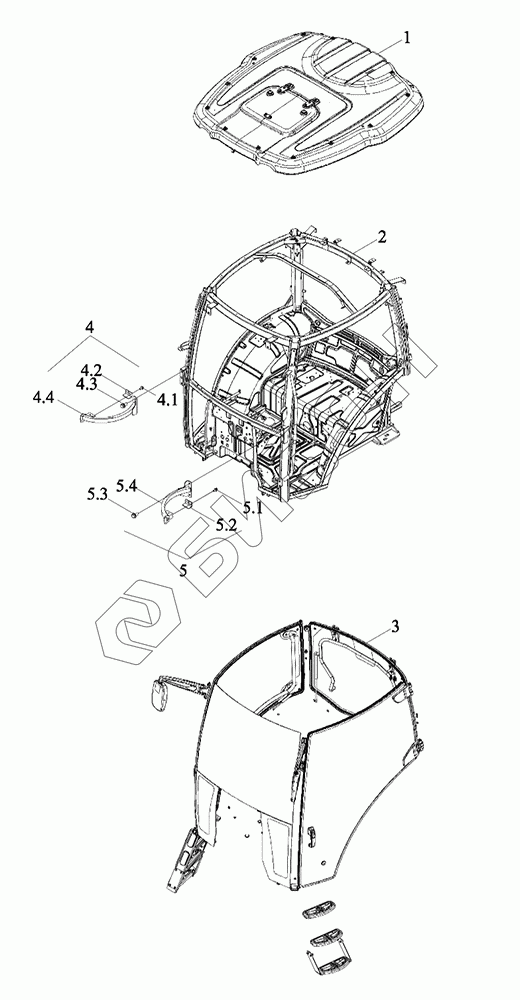

Графический каталог запасных частей к технике: LOVOL TM5D2A1304-002K. Кабина (комплектующие)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
4.1
4.2
4.3
4.4
5
5.1
5.2
5.3
5.4
Позиция на иллюстрации Заводской номер детали Название детали Цена
TM5D451090000K TM5D451090000K Кабина в сборе
Загрузка ...
1 TS06453015000K Крышка
Загрузка ...
2 TM5D451090001K Кабина
Загрузка ...
3 TM5D451090008K Комплектующие кабины
Загрузка ...
4 TM5D451010036K Кронштейн
Загрузка ...
4.1 GBT5789-M6X12-8.8-A2L Болт с фланцем
Загрузка ...
4.2 TX2S451210015 Плита
Загрузка ...
4.3 GBT5789-M10X20-10.9-A3L Болт с фланцем
Загрузка ...
4.4 TM5D451010037K Кронштейн правого указателя поворота
Загрузка ...
5 TM5D451010030K Кронштейн
Загрузка ...
5.1 GBT5789-M6X12-8.8-A2L Болт с фланцем
Загрузка ...
5.2 TX2S451210015 Плита
Загрузка ...
5.3 GBT5789-M10X20-10.9-A3L Болт с фланцем
Загрузка ...
5.4 TM5D451010031K Кронштейн левого указателя поворота
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
