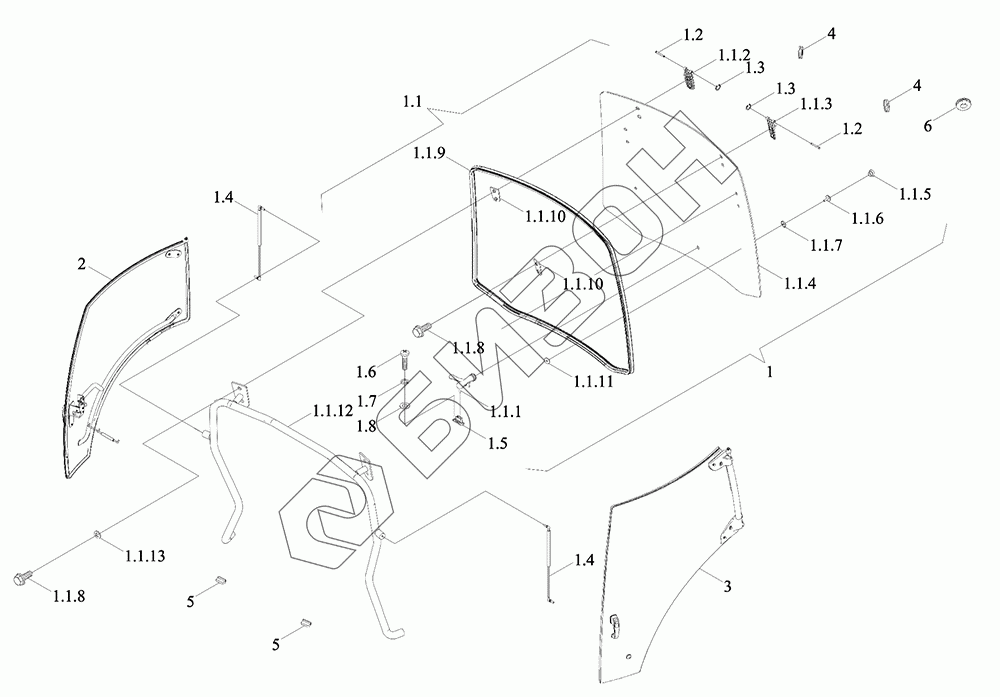

Графический каталог запасных частей к технике: LOVOL TM5D2A1304-002K. Остекление заднее и двери

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
1.1
1.1.1
1.1.2
1.1.3
1.1.4
1.1.5
1.1.6
1.1.7
1.1.8
1.1.8
1.1.9
1.1.10
1.1.10
1.1.11
1.1.12
1.1.13
1.2
1.2
1.3
1.3
1.4
1.4
1.5
1.6
1.7
1.8
2
3
4
4
5
5
6
Позиция на иллюстрации Заводской номер детали Название детали Цена
TM5D451090008K TM5D451090008K Комплектующие кабины
Загрузка ...
TM5D451090000K TM5D451090000K Кабина в сборе
Загрузка ...
1 TX1S451030013K Стекло заднее ветровое в сборе
Загрузка ...
1.1 TX1S451030014K Жалюзи
Загрузка ...
1.1.1 TS06451016109 Ручка
Загрузка ...
1.1.2 TS04451046130 Шарнир
Загрузка ...
1.1.3 TS04451046120 Шарнир
Загрузка ...
1.1.4 TX1S451030015K Стекло
Загрузка ...
1.1.5 TS04451013109 Заглушка
Загрузка ...
1.1.6 TS04451013106 Болт
Загрузка ...
1.1.7 TD904.451C.2-10 Кольцо прокладочное
Загрузка ...
1.1.8 GBT5789-M8X25-8.8-A2L Болт с фланцем
Загрузка ...
1.1.9 TS06451016108 Полоса уплотнительная
Загрузка ...
1.1.10 TS04451046113 Подушка
Загрузка ...
1.1.11 TD904.451C.2-09 Кольцо прокладочное
Загрузка ...
1.1.12 TS06451016102 Поручень
Загрузка ...
1.1.13 GBT96.1-8-A3L Шайба большая
Загрузка ...
1.2 TS06451016004 Ось
Загрузка ...
1.3 GBT896-6-A3L Кольцо ограничительное
Загрузка ...
1.4 TS06451016001 Пружина
Загрузка ...
1.5 TS06451016003 Основание опорное
Загрузка ...
1.6 GBT818-M6X20-4.8-A2L Винт
Загрузка ...
1.7 GBT93-6-A0P Гровер
Загрузка ...
1.8 GBT97.1-6-A3L Шайба плоская
Загрузка ...
2 TX1S451030019K Дверь кабинета
Загрузка ...
3 TX1S451030016K Дверь левая в сборе
Загрузка ...
4 FT65.48.093 Диафрагма резиновая
Загрузка ...
5 TS06451011269 Подушка
Загрузка ...
6 TS06451010010 Заглушка
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
