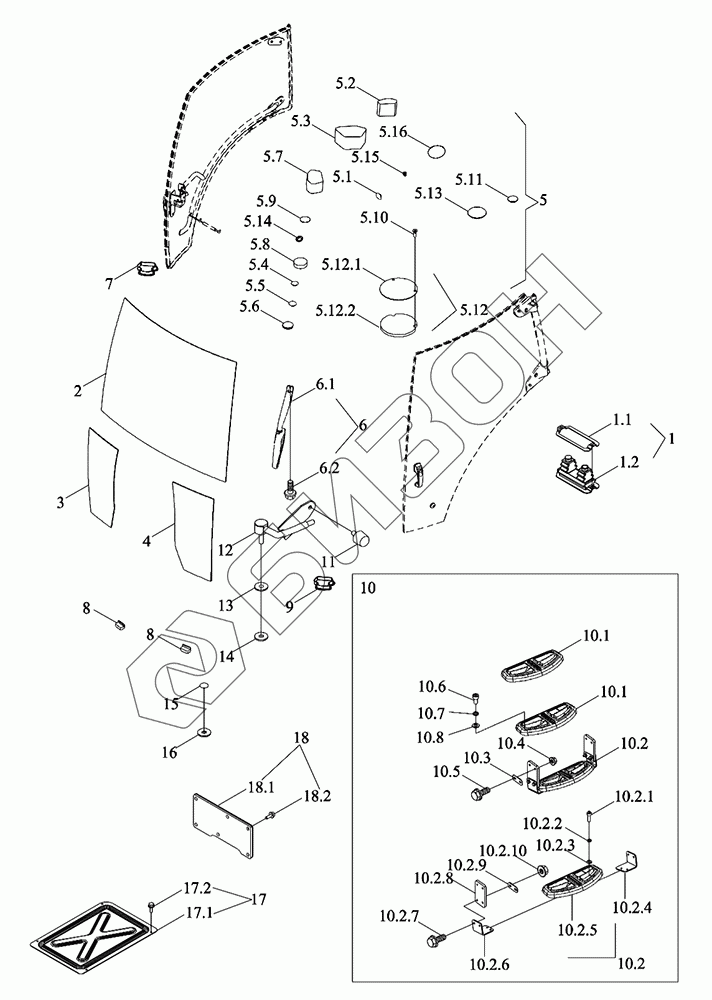

Графический каталог запасных частей к технике: LOVOL TM5D2A1304-002K. Остекление переднее, лестница
1
1.1
1.2
2
3
4
5
5.1
5.2
5.3
5.4
5.5
5.6
5.7
5.8
5.9
5.10
5.11
5.12
5.12.1
5.12.2
5.13
5.14
5.15
5.16
6
6.1
6.2
7
8
8
9
10
10.1
10.1
10.2
10.2.1
10.2.1
10.2.2
10.2.3
10.2.4
10.2.5
10.2.6
10.2.7
10.2.8
10.2.9
10.2.10
10.3
10.4
10.5
10.6
10.7
10.8
11
12
13
14
15
16
17
17.1
17.2
18
18.1
18.2
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TM5D451090008K | TM5D451090008K | Комплектующие кабины |
Загрузка ...
|
|
| TM5D451090000K | TM5D451090000K | Кабина в сборе |
Загрузка ...
|
|
| 1 | TS04451010040 | Кожух - обтекатель |
Загрузка ...
|
|
| 1.1 | TS04451010043 | Плита нажимная |
Загрузка ...
|
|
| 1.2 | TS04451010041 | Кожух - обтекатель |
Загрузка ...
|
|
| 2 | TX1S451030010K | Стекло |
Загрузка ...
|
|
| 3 | TX1S451030011K | Стекло |
Загрузка ...
|
|
| 4 | TX1S451030012K | Стекло |
Загрузка ...
|
|
| 5 | TS06451019000 | Герметизация |
Загрузка ...
|
|
| 5.1 | TS06451019007 | Пробка резиновая |
Загрузка ...
|
|
| 5.2 | TS06451049011 | Блок герметический |
Загрузка ...
|
|
| 5.3 | TS06451049010 | Блок герметический |
Загрузка ...
|
|
| 5.4 | TS06451019009 | Пробка резиновая |
Загрузка ...
|
|
| 5.5 | TS06451019010 | Пробка резиновая |
Загрузка ...
|
|
| 5.6 | TS06451019008 | Пробка резиновая |
Загрузка ...
|
|
| 5.7 | TS06451049012 | Блок герметический |
Загрузка ...
|
|
| 5.8 | QLWZL002-20X1.0 | Компенсатор |
Загрузка ...
|
|
| 5.9 | QLWZL002-35X1.0 | Компенсатор |
Загрузка ...
|
|
| 5.10 | GBT819.1-M6X16-4.8-A2L | Винт с потайной головкой и поперечной канавкой |
Загрузка ...
|
|
| 5.11 | TS04451049002 | Заглушка |
Загрузка ...
|
|
| 5.12 | TS06451012022 | Установка маслобака |
Загрузка ...
|
|
| 5.12.1 | TS06451012020 | Накладка |
Загрузка ...
|
|
| 5.12.2 | TS06451012021 | Прокладка |
Загрузка ...
|
|
| 5.13 | TS04451049001 | Заглушка |
Загрузка ...
|
|
| 5.14 | TS04451010020 | Заглушка |
Загрузка ...
|
|
| 5.15 | TS04451010030 | Заглушка |
Загрузка ...
|
|
| 5.16 | QLWZL002-60X1.5 | Компенсатор |
Загрузка ...
|
|
| 6 | TS06451018101 | Зеркало задней обзорности |
Загрузка ...
|
|
| 6.1 | TS06451018100 | Зеркало задней обзорности |
Загрузка ...
|
|
| 6.2 | GBT16674.1-M8X25-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 7 | TS06811010009 | Кольцо защитное |
Загрузка ...
|
|
| 8 | TS06451011274 | Подушка |
Загрузка ...
|
|
| 9 | TS06811010008 | Кольцо защитное |
Загрузка ...
|
|
| 10 | TS06451017000 | Лестница посадочная |
Загрузка ...
|
|
| 10.1 | TS06451017100a | Лестница посадочная |
Загрузка ...
|
|
| 10.2 | TD1C451010100 | Кронштейн фонаря |
Загрузка ...
|
|
| 10.2.1 | GBT70.1-M8X25-8.8-A2L | Винт с цилиндрической головкой с внутренним шестигранником |
Загрузка ...
|
|
| 10.2.2 | GBT93-8-A3L | Гровер |
Загрузка ...
|
|
| 10.2.3 | GBT97.1-8-A3L | Шайба плоская |
Загрузка ...
|
|
| 10.2.4 | TD1C451010013 | Плита упорная |
Загрузка ...
|
|
| 10.2.5 | TS06451017100a | Лестница посадочная |
Загрузка ...
|
|
| 10.2.6 | TD1C451010012 | Плита упорная |
Загрузка ...
|
|
| 10.2.7 | GBT5789-M8X30-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 10.2.8 | TD1C451010010a | Пластина соединительная |
Загрузка ...
|
|
| 10.2.9 | TD1C451010011 | Подушка |
Загрузка ...
|
|
| 10.2.10 | GBT6177.1-M8-8-A2L | Гайка с фланцем |
Загрузка ...
|
|
| 10.3 | TD1C451010011 | Подушка |
Загрузка ...
|
|
| 10.4 | GBT6177.1-M8-8-A2L | Гайка с фланцем |
Загрузка ...
|
|
| 10.5 | GBT5789-M8X30-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 10.6 | GBT70.1-M8X16-8.8-A2L | Винт с цилиндрической головкой с внутренним шестигранником |
Загрузка ...
|
|
| 10.7 | GBT93-8-A3L | Гровер |
Загрузка ...
|
|
| 10.8 | GBT97.1-8-A3L | Шайба плоская |
Загрузка ...
|
|
| 11 | TS04451012130 | Упор |
Загрузка ...
|
|
| 12 | TS04451012101 | Кронштейн |
Загрузка ...
|
|
| 13 | TS04451012127 | Втулка нейлоновая |
Загрузка ...
|
|
| 14 | TS04451012128 | Кольцо прокладочное |
Загрузка ...
|
|
| 15 | TS06471014003 | Заглушка |
Загрузка ...
|
|
| 16 | GBT96.1-10-A3L | Шайба большая |
Загрузка ...
|
|
| 17 | TS06451012800 | Накладка |
Загрузка ...
|
|
| 17.1 | TS06451012801 | Накладка |
Загрузка ...
|
|
| 17.2 | GBT5789-M6X16-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 18 | TS06451011400 | Сборка накладки |
Загрузка ...
|
|
| 18.1 | TS06451011401 | Накладка |
Загрузка ...
|
|
| 18.2 | GBT5789-M6X16-8.8-A2L | Болт с фланцем |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
