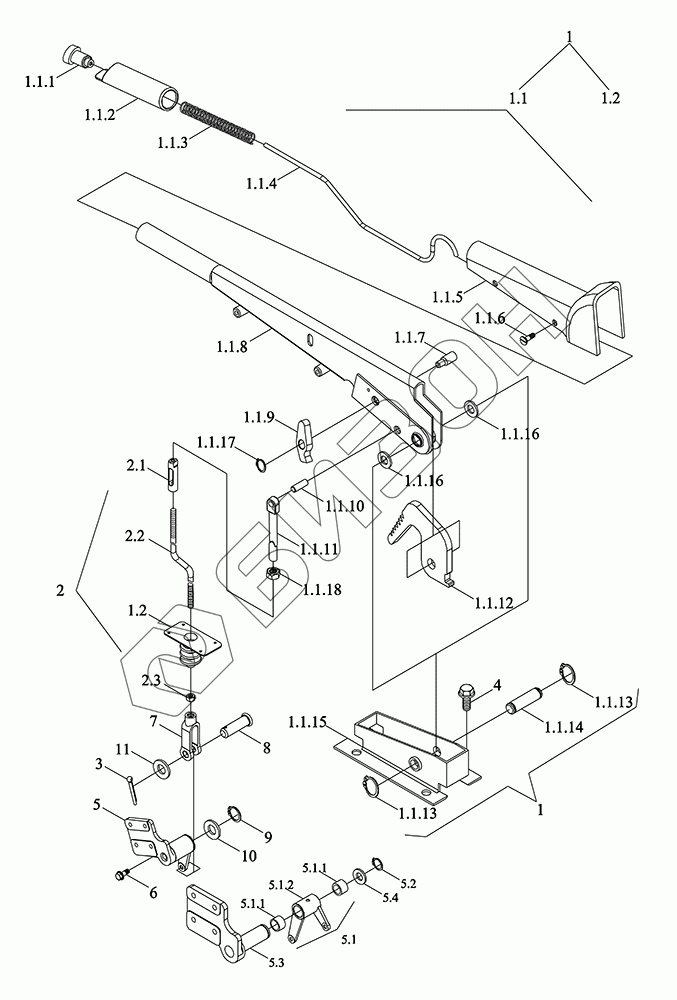

Графический каталог запасных частей к технике: LOVOL TM5D2A1304-002K. Механизм управления сцеплением
1
1.1
1.1
1.1.1
1.1.2
1.1.3
1.1.4
1.1.5
1.1.6
1.1.7
1.1.8
1.1.9
1.1.10
1.1.11
1.1.12
1.1.13
1.1.13
1.1.14
1.1.15
1.1.16
1.1.16
1.1.17
1.1.18
1.2
1.2
2
2.1
2.2
2.3
3
4
5
5.1
5.1.1
5.1.1
5.1.2
5.2
5.3
5.4
6
7
8
9
10
11
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TD2S212120000 | TD2S212120000 | Механизм управления сцеплением в сборе |
Загрузка ...
|
|
| 1 | TD2S212090001 | Узел рукоятки вторичного сцепления и уплотнительной втулки |
Загрузка ...
|
|
| 1.1 | TD2C212010034 | Рычаг управления |
Загрузка ...
|
|
| 1.1.1 | FT800A.21.045 | Кнопка |
Загрузка ...
|
|
| 1.1.2 | FT800A.21.319 | Чехол ручки |
Загрузка ...
|
|
| 1.1.3 | FT800.43.180 | Пружина |
Загрузка ...
|
|
| 1.1.4 | FT800A.21.315 | Торкатель |
Загрузка ...
|
|
| 1.1.5 | FT800A.21.320 | Кожух защитный |
Загрузка ...
|
|
| 1.1.6 | GBT68-M4X10-4.8-A2L | Винт |
Загрузка ...
|
|
| 1.1.7 | FT800A.21.322 | Ось |
Загрузка ...
|
|
| 1.1.8 | TD2C212010033 | Ручка |
Загрузка ...
|
|
| 1.1.9 | FT800A.21.314 | Собачка |
Загрузка ...
|
|
| 1.1.10 | FT800A.21.323 | Ось |
Загрузка ...
|
|
| 1.1.11 | TD3P212010002 | Тяга |
Загрузка ...
|
|
| 1.1.12 | FT800A.43.310 | Храповик |
Загрузка ...
|
|
| 1.1.13 | GBT894.1-14 | Кольцо стопорное |
Загрузка ...
|
|
| 1.1.14 | FT800A.21.321 | Ось |
Загрузка ...
|
|
| 1.1.15 | TS06212010003 | Держатель неподвижный |
Загрузка ...
|
|
| 1.1.16 | TS06212010009 | Шайба |
Загрузка ...
|
|
| 1.1.17 | GBT894.1-6 | Кольцо стопорное |
Загрузка ...
|
|
| 1.1.18 | GBT6171-M14X1.5-LH-8-A3L | Гайка |
Загрузка ...
|
|
| 1.2 | TS06212020001 | Уплотнение |
Загрузка ...
|
|
| 2 | TD3P212010003 | Тяга |
Загрузка ...
|
|
| 2.1 | TA820.212-03 | Втулка |
Загрузка ...
|
|
| 2.2 | TD3P212010004 | Тяга |
Загрузка ...
|
|
| 2.3 | GBT6171-M14X1.5-8-A3L | Гайка |
Загрузка ...
|
|
| 3 | GBT91-3.2X32-A3L | Шплинт |
Загрузка ...
|
|
| 4 | GBT16674.1-M8X20-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 5 | TD2C212010043 | Вал упорный |
Загрузка ...
|
|
| 5.1 | TD2C212010023 | Втулка поворотная |
Загрузка ...
|
|
| 5.1.1 | TD2C212010014 | Втулка |
Загрузка ...
|
|
| 5.1.2 | TD2C212010024 | Втулка поворотная |
Загрузка ...
|
|
| 5.2 | GBT894.1-30 | Кольцо стопорное |
Загрузка ...
|
|
| 5.3 | TD2S212070003 | Вал упорный |
Загрузка ...
|
|
| 5.4 | BZF0001-039 | Кольцо прокладочное |
Загрузка ...
|
|
| 6 | GBT16674.1-M10X25-8.8-A3L | Болт с фланцем |
Загрузка ...
|
|
| 7 | FT800.21.240 | Вилка передняя |
Загрузка ...
|
|
| 8 | GBT882-B10X32-A3L | Ось |
Загрузка ...
|
|
| 9 | GBT894.1-30 | Кольцо стопорное |
Загрузка ...
|
|
| 10 | BZF0001-039 | Кольцо прокладочное |
Загрузка ...
|
|
| 11 | GBT97.1-10-A3L | Шайба плоская |
Загрузка ...
|
