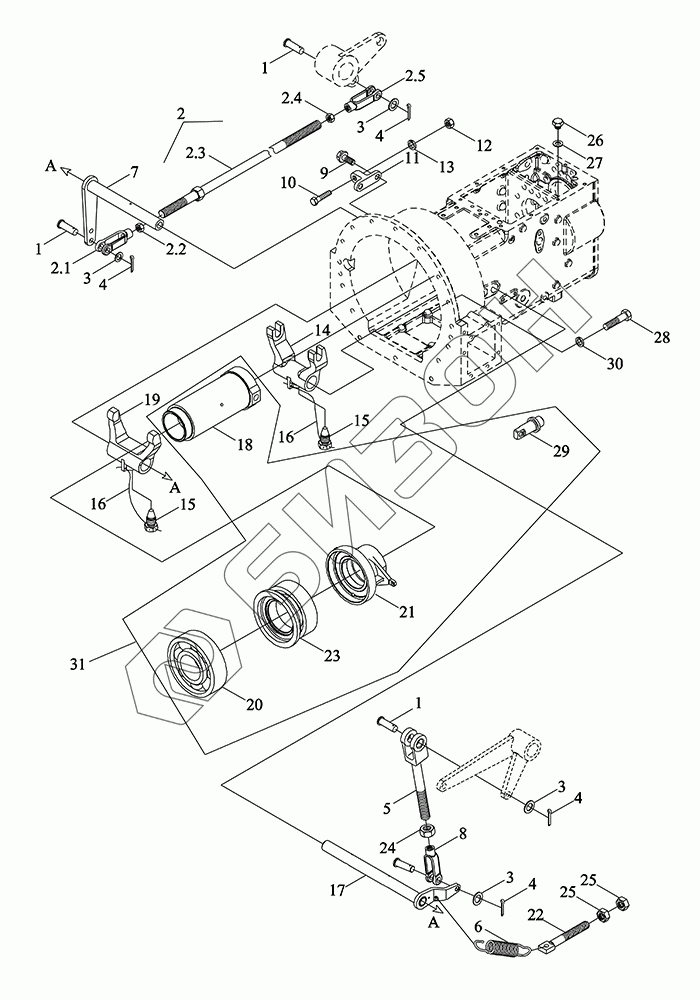

Графический каталог запасных частей к технике: LOVOL TM5D2A1304-002K. Механизм управления сцеплением 2
1
1
1
2
2.1
2.2
2.3
2.4
2.5
3
3
3
3
4
4
4
4
5
6
7
8
9
10
11
12
13
14
15
15
16
16
17
18
19
20
21
22
23
24
25
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TD2S212120000 | TD2S212120000 | Механизм управления сцеплением в сборе |
Загрузка ...
|
|
| 1 | GBT882-B10X32-A3L | Ось |
Загрузка ...
|
|
| 2 | TC05212060008 | Тяга |
Загрузка ...
|
|
| 2.1 | FT800.21.240 | Вилка передняя |
Загрузка ...
|
|
| 2.2 | GBT6171-M10X1-8-A2L | Гайка |
Загрузка ...
|
|
| 2.3 | TC05212020012 | Тяга |
Загрузка ...
|
|
| 2.4 | GBT6171-M10X1-LH-8-A2L | Гайка |
Загрузка ...
|
|
| 2.5 | FT800.21.241 | Вилка задняя |
Загрузка ...
|
|
| 3 | GBT97.1-10-A3L | Шайба плоская |
Загрузка ...
|
|
| 4 | GBT91-3.2X32-A3L | Шплинт |
Загрузка ...
|
|
| 5 | TD2S212040001 | Штанга центральная |
Загрузка ...
|
|
| 6 | FT800A.21.383 | Пружина |
Загрузка ...
|
|
| 7 | TD2C212010041 | Оси качания |
Загрузка ...
|
|
| 8 | FT800.21.240 | Вилка передняя |
Загрузка ...
|
|
| 9 | GBT16674.1-M10X20-8.8-A3L | Болт с фланцем |
Загрузка ...
|
|
| 10 | GBT5783-M10X60-8.8-A3L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 11 | FT800.21.212 | Гнездо ограничительное |
Загрузка ...
|
|
| 12 | GBT6170-M10-8-A3L | Гайка |
Загрузка ...
|
|
| 13 | GBT93-10-A3L | Гровер |
Загрузка ...
|
|
| 14 | TC05212020018a | Вилка отводная |
Загрузка ...
|
|
| 15 | FT800.21.239 | Винт |
Загрузка ...
|
|
| 16 | TA800.212B-02 | Проволока стальная |
Загрузка ...
|
|
| 17 | TD2S212070001 | Ось |
Загрузка ...
|
|
| 18 | TC05212020001 | Постель подшипника |
Загрузка ...
|
|
| 19 | FT800.21.203a | Вилка отводная |
Загрузка ...
|
|
| 20 | TD3P212010007 | Подшипник |
Загрузка ...
|
|
| 21 | TC05212020002 | Постель подшипника |
Загрузка ...
|
|
| 22 | FT800.21.207 | Винт регулировочный |
Загрузка ...
|
|
| 23 | TG1654.213-03 | Подшипник |
Загрузка ...
|
|
| 24 | GBT6171-M10X1-8-A2L | Гайка |
Загрузка ...
|
|
| 25 | GBT6170-M8-8-A2L | Гайка |
Загрузка ...
|
|
| 26 | Q617B14 | Ввёртыш |
Загрузка ...
|
|
| 27 | JBT982-14 | Шайба комбинированная уплотнительная |
Загрузка ...
|
|
| 28 | TG1204.212-04 | Болт |
Загрузка ...
|
|
| 29 | TG1204.213-04 | Ось |
Загрузка ...
|
|
| 30 | GBT93-8-A3L | Гровер |
Загрузка ...
|
|
| 31 | TD2S212100030 | Фитинг разъемного подшипника сцепления |
Загрузка ...
|
