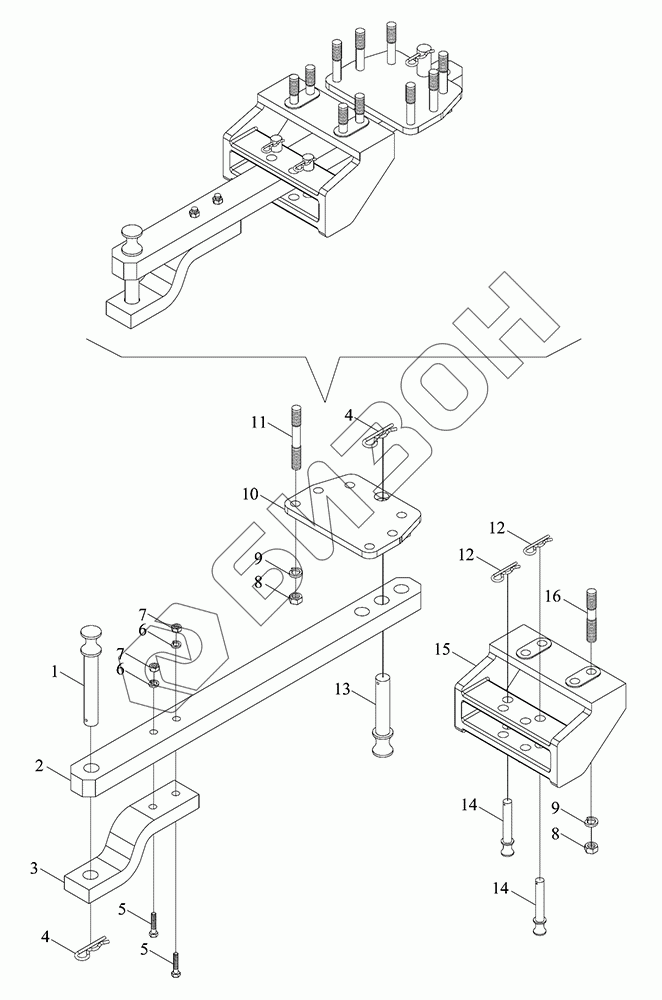

Графический каталог запасных частей к технике: LOVOL TM5D2A1304-002K. Тяговое устройство

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
4
5
5
6
6
7
7
8
8
9
9
10
11
12
12
13
14
14
15
16
Позиция на иллюстрации Заводской номер детали Название детали Цена
TF1004.35 TF1004.35 Устройство тяговое в сборе
Загрузка ...
TF1004.35.1 TF1004.35.1 Устройство тяговое в сборе
Загрузка ...
1 TG1204.35-05 Штифт тяговый
Загрузка ...
2 TF1004.35-02 Тяга маятниковая
Загрузка ...
3 TG1204.35-04 Тяга маятниковая
Загрузка ...
4 FT800.56.115 Штырь запирающий
Загрузка ...
5 GBT5782-M16X110-10.9-A2L Болт с шестигранной головкой
Загрузка ...
6 GBT93-16-A0P Гровер
Загрузка ...
7 GBT6170-M16-8-A3L Гайка
Загрузка ...
8 GBT6170-M20-8-A3L Гайка
Загрузка ...
9 GBT93-20-A0P Гровер
Загрузка ...
10 TG1204.35.1 Башмак
Загрузка ...
11 GBT899-M20X120-10.9-A3L Шпилька с двойной головкой
Загрузка ...
12 FT65.35.103 Штырь запирающий
Загрузка ...
13 TG1204.35-01 Штырь маятниковый
Загрузка ...
14 TG1204.35-03 Штырь ограничительный
Загрузка ...
15 TF1004.35-01 Рама тяговая
Загрузка ...
16 GBT899-M20X55-10.9-A9L Шпилька с двойной головкой
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
