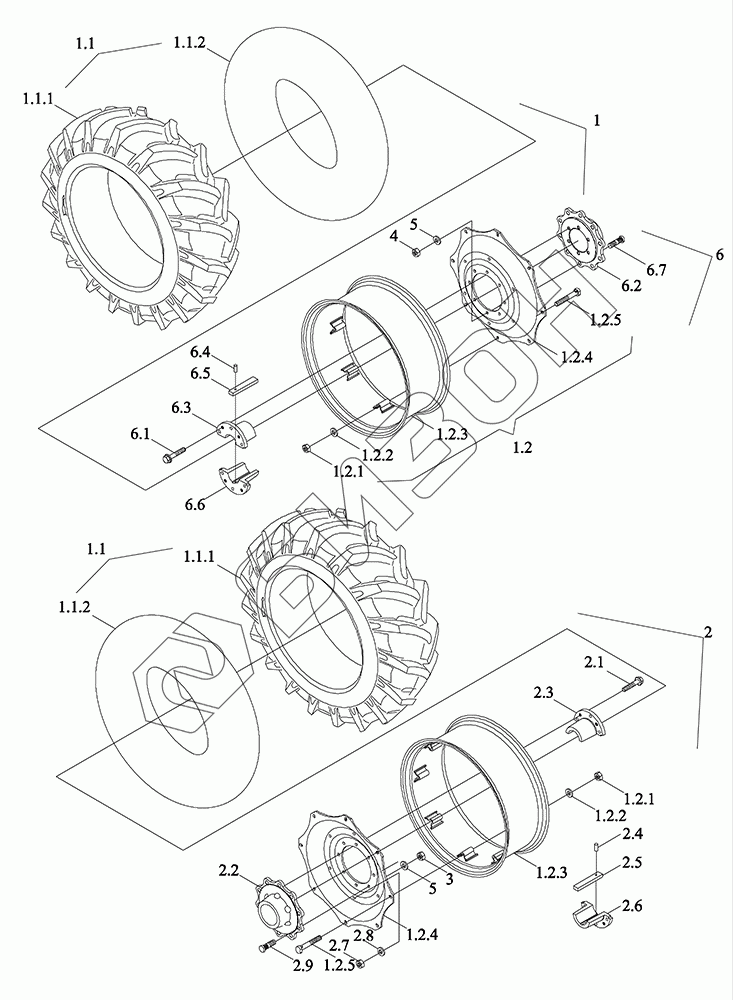

Графический каталог запасных частей к технике: LOVOL TM5D2A1304-002K. Заднее колесо

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
1
1.1
1.1
1.1.1
1.1.1
1.1.2
1.1.2
1.2
1.2.1
1.2.1
1.2.2
1.2.2
1.2.3
1.2.3
1.2.4
1.2.4
1.2.5
1.2.5
2
2.1
2.2
2.3
2.4
2.5
2.6
2.7
2.8
2.9
3
4
5
5
6
6.1
6.2
6.3
6.4
6.5
6.6
6.7
Позиция на иллюстрации Заводской номер детали Название детали Цена
TC05340110000 TC05340110000 Колесо заднее ведущее в сборе
Загрузка ...
1 TC05340110018 Колесо
Загрузка ...
1 TC05340110017 Колесо
Загрузка ...
1.1 TF1004.34D.1.2 Камера и покрышка
Загрузка ...
1.1.1 GBT2979-18.4-38-10PR-R Покрышка
Загрузка ...
1.1.2 GBT2979-18.4-38-R Камера
Загрузка ...
1.2 TC05340110002 Обод и спица
Загрузка ...
1.2.1 GBT6176-M20X1.5-10-A3L Болт
Загрузка ...
1.2.2 TG1204.34-01 Шайба
Загрузка ...
1.2.3 TF1004.34D.1.1.1 Обод колеса
Загрузка ...
1.2.4 TG1204.34.1-01a Компонент формообразующий
Загрузка ...
1.2.5 TG1204.34.2-01 Болт
Загрузка ...
2 TM5D340010003 Ступица
Загрузка ...
2.1 GBT5789-M20X70-10.9-O Болт с фланцем
Загрузка ...
2.2 TC05340110009a Гнездо монтажное
Загрузка ...
2.3 TC05340110007 Ступица
Загрузка ...
2.4 GBT119.1-8h8X22-A3L Штырь цилиндрический
Загрузка ...
2.5 TC05340110010 Шпонка плоская
Загрузка ...
2.6 TC05340110008 Ступица
Загрузка ...
2.7 GBT6176-M22X1.5-10-A3L Гайка
Загрузка ...
2.8 TG1454.34.5-02 Шайба
Загрузка ...
2.9 TC05340110012 Болт
Загрузка ...
3 GBT6176-M22X1.5-LH-10-A3L Болт
Загрузка ...
4 GBT6176-M22X1.5-10-A3L Гайка
Загрузка ...
5 TG1454.34.5-02 Шайба
Загрузка ...
6 TM5D340010004 Ступица
Загрузка ...
6.1 GBT5789-M20X70-10.9-O Болт с фланцем
Загрузка ...
6.2 TC05340110009a Гнездо монтажное
Загрузка ...
6.3 TC05340110007 Ступица
Загрузка ...
6.4 GBT119.1-8h8X22-A3L Штырь цилиндрический
Загрузка ...
6.5 TC05340110010 Шпонка плоская
Загрузка ...
6.6 TC05340110008 Ступица
Загрузка ...
6.7 TC05340110011 Болт
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
