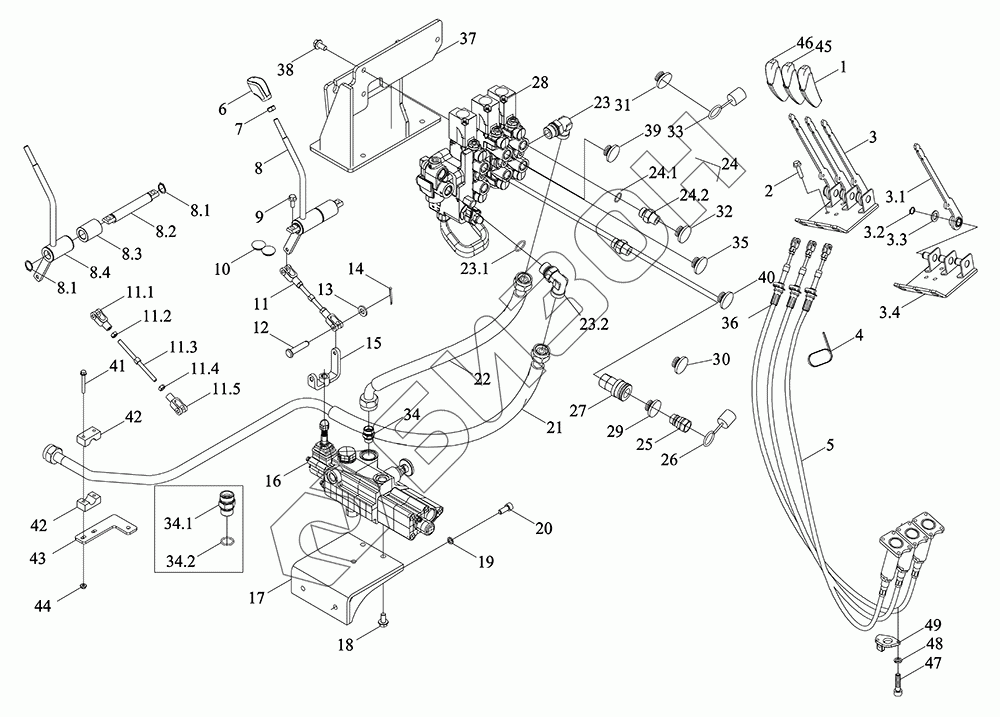

Графический каталог запасных частей к технике: LOVOL TM5D2A1304-002K. Устройство гидравлической системы

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
3.1
3.2
3.3
3.4
4
5
6
7
8
8.1
8.1
8.2
8.3
8.4
9
10
11
11.1
11.2
11.3
11.4
11.5
12
13
14
15
16
17
18
19
20
21
22
23
23
24.1
24.2
25
26
27
28
29
30
31
32
33
34.1
34.2
35
36
37
38
39
40
41
42
42
43
44
45
46
47
48
49
Позиция на иллюстрации Заводской номер детали Название детали Цена
TM5D582040000K TM5D582040000K Устройство гидравлической системы в сборе
Загрузка ...
1 TP4582010011K Головка рукоятки
Загрузка ...
2 GBT5789-M8X30-8.8-A2L Болт с фланцем
Загрузка ...
3 TQ1S582110001 Механизм управления многоходовым клапаном
Загрузка ...
3.1 TQ1S582010004 Ручка управления
Загрузка ...
3.2 GBT894.1-14 Кольцо стопорное
Загрузка ...
3.3 GBT97.1-14-A3L Шайба плоская
Загрузка ...
3.4 TQ1S582110002 Гнездо монтажное
Загрузка ...
4 Q67405200 Лента стяжная
Загрузка ...
5 TM5D582040016K Вал гибкий
Загрузка ...
6 TM7N582050001 Головка рукоятки
Загрузка ...
7 GBT6170-M10-8-A3L Гайка
Загрузка ...
8 TD2S582030005a Распределитель
Загрузка ...
8.1 GBT894.1-20 Кольцо стопорное
Загрузка ...
8.2 TS04552010001 Ось фиксирования
Загрузка ...
8.3 TS17582010059 Цилиндр
Загрузка ...
8.4 TD2S582030006a Механизм управления
Загрузка ...
9 GBT5789-M8X20-8.8-A2L Болт с фланцем
Загрузка ...
10 TD2S582010001 Заглушка
Загрузка ...
11 TH04582010044 Рычаг управления
Загрузка ...
11.1 FT804A.58L.136 Вилка тяги
Загрузка ...
11.2 GBT6170-M8-LH-8-A2L Гайка
Загрузка ...
11.3 TH04582010045 Штанга соединительная
Загрузка ...
11.4 GBT6170-M8-8-A2L Гайка
Загрузка ...
11.5 FT804A.58L.133 Вилка тяги
Загрузка ...
12 GBT882-B6X28-A3L Ось
Загрузка ...
13 GBT97.1-6-A3L Шайба плоская
Загрузка ...
14 GBT91-1.6X16-A3L Шплинт
Загрузка ...
15 TD2S582030009 Втулка соединительная
Загрузка ...
16 TS06582130080 Распределитель в сборе
Загрузка ...
17 TF1004.582.4 Кронштейн
Загрузка ...
18 GBT5789-M10X20-8.8-A3L Болт с фланцем
Загрузка ...
19 GBT93-10-A3L Гровер
Загрузка ...
20 GBT70.1-M10X25-8.8-A3L Винт с цилиндрической головкой с внутренним шестигранником
Загрузка ...
21 TM5D582040001K Маслопровод
Загрузка ...
22 TM5D582040022K Маслопровод
Загрузка ...
23 GBT3754-S20 Штуцер соединительный
Загрузка ...
24.1 TS09580010008 Кольцо уплотнительное
Загрузка ...
24.2 TD1S582070011K Штуцер соединительный
Загрузка ...
25 FT354.58A.032 Штуцер соединительный
Загрузка ...
26 TG1454.582J.2-01 Колпачок защитный
Загрузка ...
27 TB1S582010020K Штуцер соединительный
Загрузка ...
28 BZF0092-021 Блок клапанов
Загрузка ...
29 TY3S582070021K Чехол пылезащитный для внутреннего соединения Y+
Загрузка ...
30 TC02580010003K Колпачок защитный
Загрузка ...
31 TM5D582040021K Обкладка
Загрузка ...
32 TM5D582040019K Крышка
Загрузка ...
33 TY3S582070022K Чехол пылезащитный для внутреннего соединения Y-
Загрузка ...
34.1 GBT3733-S20 Штуцер соединительный
Загрузка ...
34.2 TS09580010009 Кольцо уплотнительное
Загрузка ...
35 TB1S582010004K Обкладка
Загрузка ...
36 TM5D582040023K Вал гибкий
Загрузка ...
37 TM5D582040003K Кронштейн многоходового клапана
Загрузка ...
38 GBT5789-M10X20-8.8-A2L Болт с фланцем
Загрузка ...
39 TM5D582040020K Обкладка
Загрузка ...
40 TB1S582010003K Обкладка
Загрузка ...
41 GBT5789-M6X50-8.8-A2L Болт с фланцем
Загрузка ...
42 TS06581110007 Зажим трубный
Загрузка ...
43 TM5D582040002K Кронштейн струбцины трубы
Загрузка ...
44 GBT6177.1-M6-8-A2L Гайка с фланцем
Загрузка ...
45 TM7N582052004 Головка рукоятки
Загрузка ...
46 TM7N582053004 Головка рукоятки
Загрузка ...
47 GBT70.1-M5X16-8.8-A2L Винт с цилиндрической головкой с внутренним шестигранником
Загрузка ...
48 GBT93-5-A3L Гровер
Загрузка ...
49 TR2P582010025 Плита опорная
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
