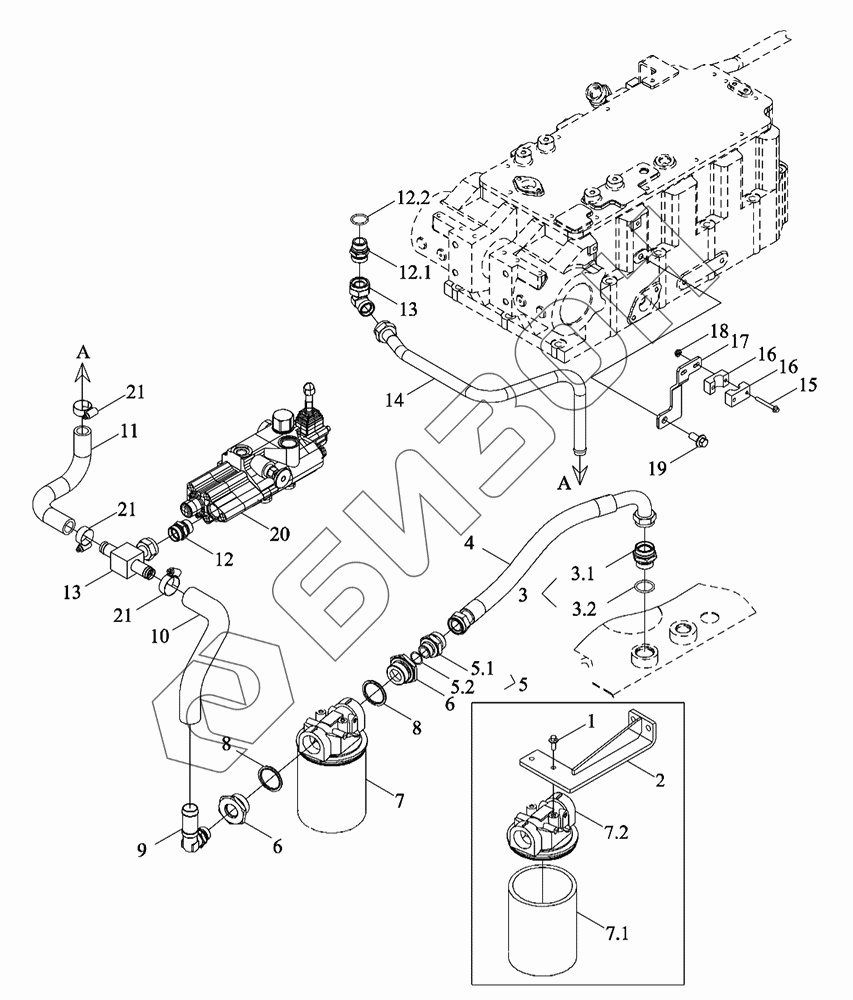

Графический каталог запасных частей к технике: LOVOL TM5D2A1304-002K. Устройство гидравлической системы 1
1
2
3.1
3.2
4
5.1
5.2
6
6
7
7.1
7.2
8
8
9
10
11
12.1
12.2
13
13
14
15
16
16
17
18
19
20
21
21
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TM5D582040000K | TM5D582040000K | Устройство гидравлической системы в сборе |
Загрузка ...
|
|
| 1 | GBT5789-M8X20-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 2 | TD2S582270015 | Кронштейн |
Загрузка ...
|
|
| 3.1 | GBT3733-L28 | Штуцер соединительный |
Загрузка ...
|
|
| 3.2 | TS09580010011 | Кольцо в форме О |
Загрузка ...
|
|
| 4 | TM5Q582030006 | Узел возвратной трубы фильтра |
Загрузка ...
|
|
| 5.1 | TS08582020011 | Деталь переходная |
Загрузка ...
|
|
| 5.2 | TS09580010009 | Кольцо уплотнительное |
Загрузка ...
|
|
| 6 | TK4030300200 | Штуцер соединительный |
Загрузка ...
|
|
| 7 | TS06582170013 | Фильтр |
Загрузка ...
|
|
| 7.1 | TS06582170014 | Гнездо фильтроэлемента |
Загрузка ...
|
|
| 7.2 | TS06582170015 | Фильтр возврата масла |
Загрузка ...
|
|
| 8 | JBT982-42 | Шайба комбинированная уплотнительная |
Загрузка ...
|
|
| 9 | TD924.582N.11 | Маслопровод |
Загрузка ...
|
|
| 10 | TM5D582040014K | Шланг резиновый |
Загрузка ...
|
|
| 11 | TM5D582040013K | Шланг возврата масла |
Загрузка ...
|
|
| 12.1 | GBT3733-L22 | Штуцер соединительный |
Загрузка ...
|
|
| 12.2 | TS09580010009 | Кольцо уплотнительное |
Загрузка ...
|
|
| 13 | TM5D582040015K | Блок соединительный возврата масла в сборе |
Загрузка ...
|
|
| 14 | TM5D582040012K | Труба стальная |
Загрузка ...
|
|
| 15 | GBT5789-M6X50-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 16 | TS06402290034 | Зажим трубный |
Загрузка ...
|
|
| 17 | TD2S582270012 | Кронштейн струбцины трубы |
Загрузка ...
|
|
| 18 | GBT6177.1-M6-8-A2L | Гайка с фланцем |
Загрузка ...
|
|
| 19 | GBT5789-M12X25-8.8-A3L | Болт с фланцем |
Загрузка ...
|
|
| 20 | TS06582130080 | Распределитель в сборе |
Загрузка ...
|
|
| 21 | Q67632 | Хомут шланга B-типа |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
