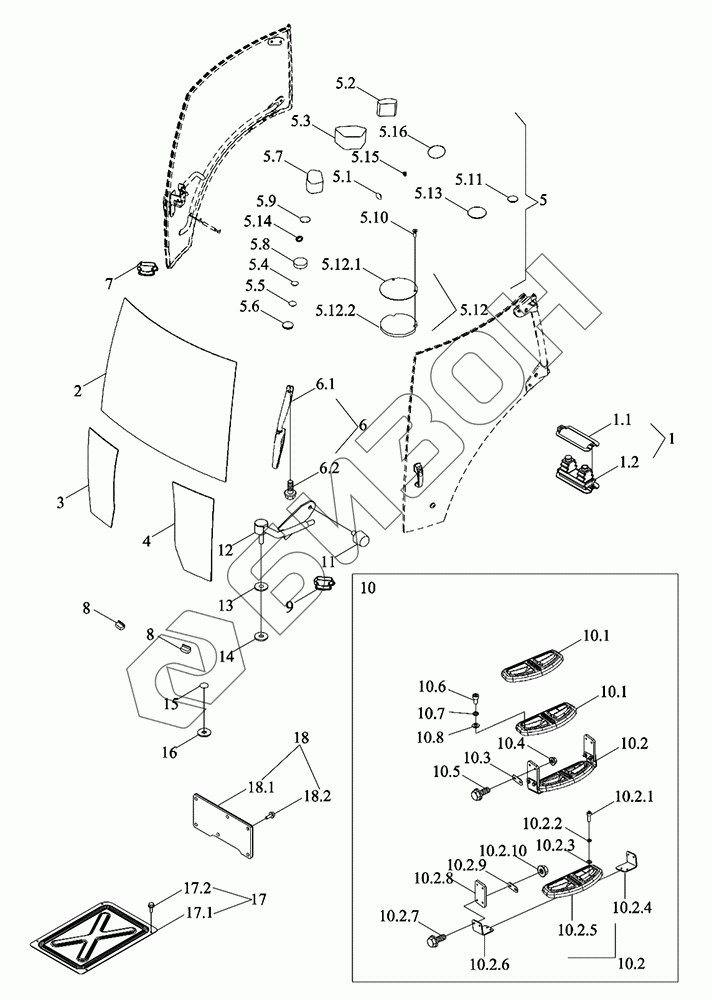

Графический каталог запасных частей к технике: LOVOL TM5D2A1304-002K. Остекление переднее, лестница

Тип техники

Марка

Модель

Схема

1.1

1.2

5.1

5.2

5.3

5.4

5.5

5.6

5.7

5.8

5.9

5.10

5.11

5.12

5.12.1

5.12.2

5.13

5.14

5.15

5.16

6.1

6.2

10.1

10.2

10.2.1

10.2.2

10.2.3

10.2.4

10.2.5

10.2.6

10.2.7

10.2.8

10.2.9

10.2.10

10.3

10.4

10.5

10.6

10.7

10.8

17.1

17.2

18.1

18.2

Позиция на иллюстрации	Заводской номер детали	Название детали	Цена
TM5D451090008K	TM5D451090008K	Комплектующие кабины	Загрузка ...
TM5D451090000K	TM5D451090000K	Кабина в сборе	Загрузка ...
1	TS04451010040	Кожух защитный ручки подъемника в сборе	Загрузка ...
1.1	TS04451010043	Пластина прижимная защитного кожуха	Загрузка ...
1.2	TS04451010041	Кожух защитный рычага подъемника	Загрузка ...
1.2	TS04451010040	Кожух защитный ручки подъемника в сборе	Загрузка ...
2	TX1S451030010K	Экран ветровой	Загрузка ...
3	TX1S451030011K	Стекло правое переднее нижнее оконное	Загрузка ...
4	TX1S451030012K	Стекло левое переднее нижнее оконное	Загрузка ...
5	TS06451019000	Уплотнитель кабины в сборе	Загрузка ...
5.1	TS06451019007	Заглушка левая передняя резиновая	Загрузка ...
5.2	TS06451049011	Хлопок стойки короткий уплотнительный	Загрузка ...
5.3	TS06451049010	Хлопок стойки длительный уплотнительный	Загрузка ...
5.4	TS06451019009	Пробка резиновая	Загрузка ...
5.5	TS06451019010	Пробка резиновая	Загрузка ...
5.6	TS06451019008	Заглушка правая передняя резиновая	Загрузка ...
5.7	TS06451049012	Хлопок передний нижний уплотнительный стойки	Загрузка ...
5.8	QLWZL002-20X1.0	Заплатка 3M	Загрузка ...
5.9	QLWZL002-35X1.0	Заплатка 3M	Загрузка ...
5.10	GBT819.1-M6X16-4.8-A2L	Винт с потайной головкой и крестообразным шлицем M6X16-4.8-A2L	Загрузка ...
5.11	TS04451049002	Заглушка 25X1.5	Загрузка ...
5.12	TS06451012022	Крышка смотрового окна датчика масляного бака	Загрузка ...
5.12.1	TS06451012020	Накладка	Загрузка ...
5.12.2	TS06451012021	Прокладка	Загрузка ...
5.13	TS04451049001	Заглушка 55X1.5	Загрузка ...
5.14	TS04451010020	Заглушка	Загрузка ...
5.15	TS04451010030	Заглушка	Загрузка ...
5.16	QLWZL002-60X1.5	Заплатка 3M	Загрузка ...
6	TS06451018101	Зеркало заднего вида левое в сборе	Загрузка ...
6.1	TS06451018100	Зеркало заднего вида левое в сборе	Загрузка ...
6.2	GBT16674.1-M8X25-8.8-A2L	Болт шестигранный фланцевый M8X25-8.8-A2L	Загрузка ...
7	TS06811010009	Кольцо защитное -2	Загрузка ...
8	TS06451011274	Прокладка стекла опорная	Загрузка ...
9	TS06811010008	Кольцо защитное -1	Загрузка ...
10	TS06451017000	Лестница посадочная	Загрузка ...
10.1	TS06451017100a	Лестница посадочная	Загрузка ...
10.2	TD1C451010100	Кронштейн фонаря	Загрузка ...
10.2.1	GBT70.1-M8X25-8.8-A2L	Винт с цилиндрической головкой с внутренним шестигранником M8X25-8.8-A2L	Загрузка ...
10.2.2	GBT93-8-A3L	Шайба стандартная пружинная	Загрузка ...
10.2.3	GBT97.1-8-A3L	Шайба плоская	Загрузка ...
10.2.4	TD1C451010013	Пластина опорная правая	Загрузка ...
10.2.5	TS06451017100a	Лестница посадочная	Загрузка ...
10.2.6	TD1C451010012	Пластина опорная левая	Загрузка ...
10.2.7	GBT5789-M8X30-8.8-A2L	Болт шестигранный фланцевый M8X30-8.8-A2L	Загрузка ...
10.2.8	TD1C451010010a	Пластина соединительная	Загрузка ...
10.2.9	TD1C451010011	Прокладка соединительная	Загрузка ...
10.2.10	GBT6177.1-M8-8-A2L	Гайка с фланцем M8-8-A2L	Загрузка ...
10.3	TD1C451010011	Прокладка соединительная	Загрузка ...
10.4	GBT6177.1-M8-8-A2L	Гайка с фланцем M8-8-A2L	Загрузка ...
10.5	GBT5789-M8X30-8.8-A2L	Болт шестигранный фланцевый M8X30-8.8-A2L	Загрузка ...
10.6	GBT70.1-M8X16-8.8-A2L	Винт с цилиндрической головкой с внутренним шестигранником	Загрузка ...
10.7	GBT93-8-A3L	Шайба стандартная пружинная	Загрузка ...
10.8	GBT97.1-8-A3L	Шайба плоская	Загрузка ...
11	TS04451012130	Блок ограничительный в сборе	Загрузка ...
12	TS04451012101	Элемент сварной левого полуоткрытого кронштейна	Загрузка ...
13	TS04451012127	Втулка нейлоновая	Загрузка ...
14	TS04451012128	Шайбы нейлоновые	Загрузка ...
15	TS06471014003	Заглушка технологического отверстия	Загрузка ...
16	GBT96.1-10-A3L	Шайба большая	Загрузка ...
17	TS06451012800	Крышка смотровая коробки передач в сборе	Загрузка ...
17.1	TS06451012801	Подставка смотровой крышки коробки передач в сборе	Загрузка ...
17.2	GBT5789-M6X16-8.8-A2L	Болт шестигранный фланцевый M6X16-8.8-A2L	Загрузка ...
18	TS06451011400	Крышка нижней дополнительной пластины передней панели в сборе	Загрузка ...
18.1	TS06451011401	Подставка крышки нижней дополнительной пластины передней панели в сборе	Загрузка ...
18.2	GBT5789-M6X16-8.8-A2L	Болт шестигранный фланцевый M6X16-8.8-A2L	Загрузка ...

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
