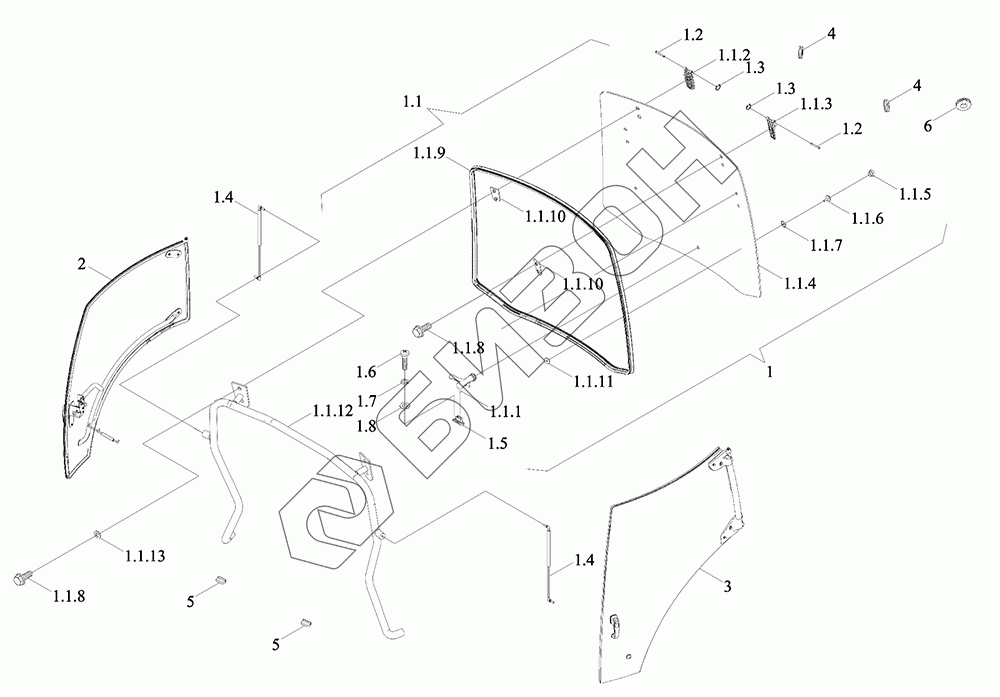

Графический каталог запасных частей к технике: LOVOL TM5D2A1304-002K. Остекление заднее и двери
1
1.1
1.1.1
1.1.2
1.1.3
1.1.4
1.1.4
1.1.5
1.1.6
1.1.7
1.1.8
1.1.8
1.1.9
1.1.10
1.1.10
1.1.11
1.1.12
1.1.13
1.2
1.2
1.3
1.3
1.4
1.4
1.5
1.6
1.7
1.8
2
3
4
4
5
5
6
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TM5D451090008K | TM5D451090008K | Комплектующие кабины |
Загрузка ...
|
|
| TM5D451090000K | TM5D451090000K | Кабина в сборе |
Загрузка ...
|
|
| 1 | TX1S451030013K | Стекло заднее ветровое в сборе |
Загрузка ...
|
|
| 1.1 | TX1S451030014K | Стекло заднее ветровое в сборе |
Загрузка ...
|
|
| 1.1.1 | TS06451016109 | Ручка в сборе |
Загрузка ...
|
|
| 1.1.2 | TS04451046130 | Подставка правый дверной петли заднего окна в сборе |
Загрузка ...
|
|
| 1.1.3 | TS04451046120 | Подставка левый дверной петли заднего окна в сборе |
Загрузка ...
|
|
| 1.1.4 | TX1S451030015K | Стекло заднее ветровое |
Загрузка ...
|
|
| 1.1.4 | TS06451016101 | Стекло |
Загрузка ...
|
|
| 1.1.5 | TS04451013109 | Заглушка болта пластиковая литая |
Загрузка ...
|
|
| 1.1.6 | TS04451013106 | Болт пластиковый литой |
Загрузка ...
|
|
| 1.1.7 | TD904.451C.2-10 | Шайба стекла внешняя |
Загрузка ...
|
|
| 1.1.8 | GBT5789-M8X25-8.8-A2L | Болт шестигранный фланцевый M8X25-8.8-A2L |
Загрузка ...
|
|
| 1.1.9 | TS06451016108 | Уплотнение заднего окна |
Загрузка ...
|
|
| 1.1.10 | TS04451046113 | Прокладка внутренняя петли заднего окна |
Загрузка ...
|
|
| 1.1.11 | TD904.451C.2-09 | Шайба стекла внутренняя |
Загрузка ...
|
|
| 1.1.12 | TS06451016102 | Элемент сварной подлокотника заднего стекла |
Загрузка ...
|
|
| 1.1.13 | GBT96.1-8-A3L | Шайба большая |
Загрузка ...
|
|
| 1.2 | TS06451016004 | Штифт шарнира заднего стекла |
Загрузка ...
|
|
| 1.3 | GBT896-6-A3L | Кольцо рожковое стопорное |
Загрузка ...
|
|
| 1.4 | TS06451016001 | Пружина газовая заднего стекла |
Загрузка ...
|
|
| 1.5 | TS06451016003 | Держатель блокировки ручки заднего окна |
Загрузка ...
|
|
| 1.6 | GBT818-M6X20-4.8-A2L | Винт M6X20-4.8-A2L |
Загрузка ...
|
|
| 1.7 | GBT93-6-A0P | Шайба стандартная пружинная |
Загрузка ...
|
|
| 1.8 | GBT97.1-6-A3L | Шайба плоская |
Загрузка ...
|
|
| 2 | TX1S451030019K | Дверь правая в сборе |
Загрузка ...
|
|
| 3 | TX1S451030016K | Дверь левая в сборе |
Загрузка ...
|
|
| 4 | FT65.48.093 | Шайба резиновая для прохождения проводов 1 |
Загрузка ...
|
|
| 5 | TS06451011269 | Прокладка стекла опорная |
Загрузка ...
|
|
| 6 | TS06451010010 | Заглушка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
