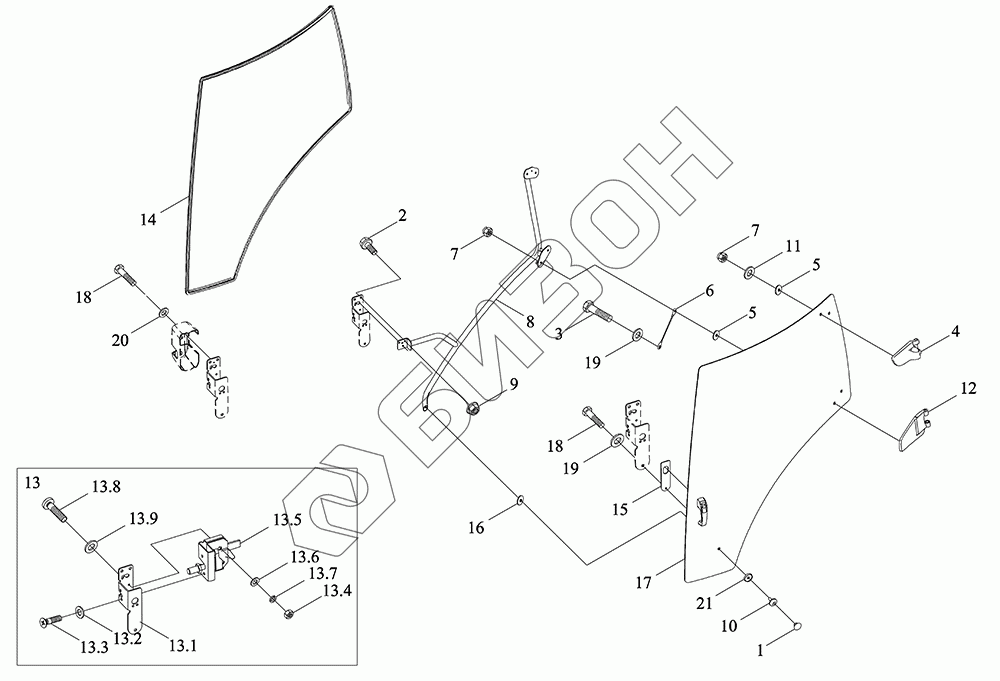

Графический каталог запасных частей к технике: LOVOL TM5D2A1304-003K. Дверь левая, замок
1
2
3
4
5
5
6
7
7
8
9
10
11
12
13
14
15
16
17
18
18
19
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TD2S451012000K | TD2S451012000K | Комплектующие кабины |
Загрузка ...
|
|
| TX1S451030016K | TX1S451030016K | Дверь левая в сборе |
Загрузка ...
|
|
| TX1S451030017K | TX1S451030017K | Дверь |
Загрузка ...
|
|
| TM5D451070000K | TM5D451070000K | Кабина в сборе |
Загрузка ...
|
|
| 1 | TS04451013109 | Заглушка |
Загрузка ...
|
|
| 2 | GBT5789-M8X25-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 3 | GBT5783-M6X16-8.8-A2L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 4 | TS04451043223a | Петля |
Загрузка ...
|
|
| 5 | TS04451043110 | Прокладка резиновая |
Загрузка ...
|
|
| 6 | TS04451023006a | Шнур ограничительный |
Загрузка ...
|
|
| 7 | GBT6183.1-M8-8-A2L | Гайка |
Загрузка ...
|
|
| 8 | TC03451023103 | Поручень |
Загрузка ...
|
|
| 9 | GBT6177.1-M8-8-A2L | Гайка с фланцем |
Загрузка ...
|
|
| 10 | TS04451013106 | Болт |
Загрузка ...
|
|
| 11 | GBT96.1-8-A3L | Шайба большая |
Загрузка ...
|
|
| 12 | TS04451043224b | Петля |
Загрузка ...
|
|
| 13 | TS06451013017 | Замок дверки |
Загрузка ...
|
|
| 14 | TS06451013102 | Полоса уплотнительная |
Загрузка ...
|
|
| 15 | TS04451013001 | Лист прокладочный |
Загрузка ...
|
|
| 16 | TS06451013121 | Прокладка резиновая |
Загрузка ...
|
|
| 17 | TX1S451030018K | Стекло |
Загрузка ...
|
|
| 18 | GBT5783-M6X35-8.8 | Болт с шестигранной головкой |
Загрузка ...
|
|
| 19 | GBT96.1-6-A3L | Шайба большая |
Загрузка ...
|
|
| 20 | GBT93-6-A3L | Гровер |
Загрузка ...
|
|
| 21 | TD904.451C.2-10 | Кольцо прокладочное |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
