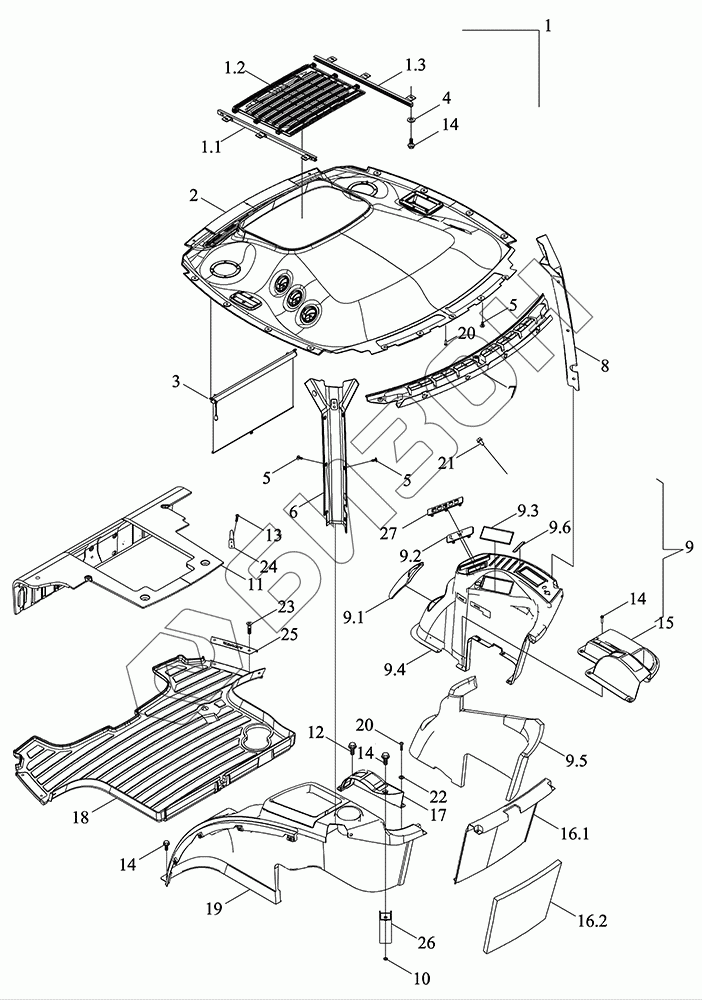

Графический каталог запасных частей к технике: LOVOL TM5D2A1304-003K. Молдинг внутренний в сборе
1
1.1
1.2
1.3
2
3
4
5
5
5
6
7
8
9
9.1
9.2
9.3
9.4
9.5
9.6
10
11
12
13
14
14
14
14
15
16
16.1
16.2
17
18
19
20
20
21
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TM5D453030000K | TM5D453030000K | Внутренний молдинг в сборе |
Загрузка ...
|
|
| 1 | TS06453017001 | Направляющая козырька(жалюзи) в сборе |
Загрузка ...
|
|
| 1.1 | TS06453015700 | Направляющая левая в сборе |
Загрузка ...
|
|
| 1.2 | TS06453017000 | Козырек солнцезащитный |
Загрузка ...
|
|
| 1.3 | TS06453015800 | Направляющая правая в сборе |
Загрузка ...
|
|
| 2 | TM5D453011000K | Молдинг внутренний верхний |
Загрузка ...
|
|
| 3 | TN1S453030005 | Козырёк солнцезащитный |
Загрузка ...
|
|
| 4 | GBT96.1-6-A3L | Шайба большая |
Загрузка ...
|
|
| 5 | Q69208 | Штифт пластиковый разводной |
Загрузка ...
|
|
| 6 | TS17453010003a | Корпус левой задней стойки |
Загрузка ...
|
|
| 7 | TS06453016000 | Отверстие внутреннее для циркуляции воздуха |
Загрузка ...
|
|
| 8 | TS17453010002a | Корпус правой задней стойки |
Загрузка ...
|
|
| 9 | TM5D453030002K | Отделка внутренняя |
Загрузка ...
|
|
| 9.1 | TS06453120002 | Крышка блока предохранителей электрооборудования кабины |
Загрузка ...
|
|
| 9.2 | TR2S453160023 | Пластина установки электронной дроссельной заслонки |
Загрузка ...
|
|
| 9.3 | TS17453030001 | Заглушка |
Загрузка ...
|
|
| 9.4 | TM5D453013202K | Обивка правого крыла |
Загрузка ...
|
|
| 9.5 | TM5D453013201K | Прокладка звукоизоляционная |
Загрузка ...
|
|
| 9.6 | TS06453120005 | Заглушка |
Загрузка ...
|
|
| 10 | GBT93-6-A3L | Шайба стандартная пружинная |
Загрузка ...
|
|
| 11 | TS06453012100 | Коврики центральные напольные |
Загрузка ...
|
|
| 12 | GBT5789-M6X30-8.8-A2L | Болт шестигранный фланцевый M6X30-8.8-A2L |
Загрузка ...
|
|
| 13 | GBT70.1-M6X16-8.8-A2L | Винт с цилиндрической головкой и внутренним шестигранником M6X16-8.8-A2L |
Загрузка ...
|
|
| 14 | GBT5789-M6X20-8.8-A2L | Болт шестигранный фланцевый M6X20-8.8-A2L |
Загрузка ...
|
|
| 15 | TS12453020002 | Кожух защитный вторичного сцепления |
Загрузка ...
|
|
| 16 | TM6W453050006 | Сборка внутренней отделки заднего шкафа |
Загрузка ...
|
|
| 16.1 | TS06453013300 | Отделка внутренняя заднего корпуса |
Загрузка ...
|
|
| 16.2 | TM5D453013301K | Хлопок звукопоглощающий |
Загрузка ...
|
|
| 17 | TS06453013701 | Кожух защитный стояночного тормоза |
Загрузка ...
|
|
| 18 | TM5D453030003K | Передний ковер |
Загрузка ...
|
|
| 19 | TM6W453050001 | Блок внутренний левого крыла |
Загрузка ...
|
|
| 20 | GBT818-M6X20-4.8-A2L | Винт M6X20-4.8-A2L |
Загрузка ...
|
|
| 21 | GBT5789-M6X12-8.8-A2L | Болт шестигранный фланцевый M6X12-8.8-A2L |
Загрузка ...
|
|
| 22 | GBT97.1-6-A3L | Шайба плоская |
Загрузка ...
|
|
| 23 | GBT819.2-M6X25-A2-70 | Винт с потайной головкой с поперечной канавкой M6X25-A2-70 |
Загрузка ...
|
|
| 24 | BZF0045-001 | Крючки для одежды |
Загрузка ...
|
|
| 25 | TS06453014000 | Плита прижимная напольной подушки |
Загрузка ...
|
|
| 26 | TS06453013703 | Пластина крепления капота |
Загрузка ...
|
|
| 27 | TM7R453010001 | Пластина установки выключателя |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
