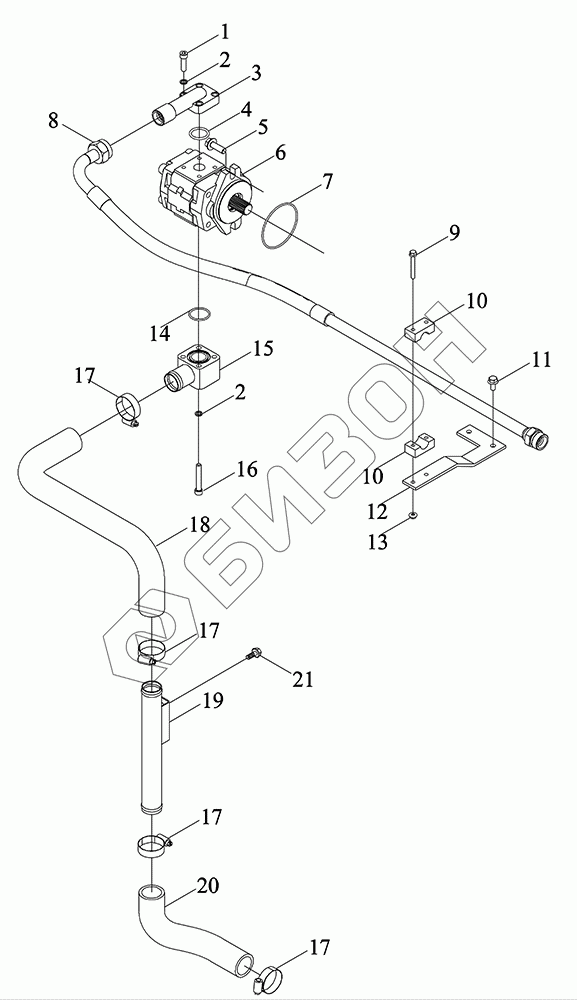

Графический каталог запасных частей к технике: LOVOL TM5D2A1304-003K. Маслопровод масляного насоса в сборе
1
2
2
3
4
5
6
7
8
9
10
10
11
12
13
14
15
16
17
17
17
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TM5D581010000K | TM5D581010000K | Маслопровод масляного насоса в сборе |
Загрузка ...
|
|
| 1 | GBT70.1-M8X30-8.8-A2L | Винт с цилиндрической головкой и внутренним шестигранником |
Загрузка ...
|
|
| 2 | GBT93-8-A3L | Гровер |
Загрузка ...
|
|
| 3 | TM5X581520002 | Стык |
Загрузка ...
|
|
| 4 | GBT3452.1-28.0X3.55G | Кольцо уплотнительное резиновое для гидропневматики |
Загрузка ...
|
|
| 5 | GBT5789-M10X30-10.9-A2L | Болт |
Загрузка ...
|
|
| 6 | TM5D581010001K | Насос с зубчатой передачей |
Загрузка ...
|
|
| 7 | GBT3452.1-82.5X2.65G | Кольцо уплотнительное резиновое для гидропневматики |
Загрузка ...
|
|
| 8 | TM5D581010002K | Маслопровод |
Загрузка ...
|
|
| 9 | GBT5789-M6X50-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 10 | TS06581110007 | Зажим трубный |
Загрузка ...
|
|
| 11 | GBT5789-M8X16-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 12 | TS06581110006a | Кронштейн струбцины трубы |
Загрузка ...
|
|
| 13 | GBT6177.1-M6-8-A2L | Гайка с фланцем |
Загрузка ...
|
|
| 14 | GBT3452.1-32.5X2.65G | Кольцо уплотнительное резиновое для гидропневматики |
Загрузка ...
|
|
| 15 | TD1S581130001K | Фланец |
Загрузка ...
|
|
| 16 | GBT70.1-M8X55-8.8-A2L | Винт |
Загрузка ...
|
|
| 17 | Q67645 | Хомут шланга B-типа |
Загрузка ...
|
|
| 18 | TM5D581010003K | Шланг резиновый |
Загрузка ...
|
|
| 19 | TM5D581010005K | Труба стальная |
Загрузка ...
|
|
| 20 | TM5D581010004K | Шланг резиновый |
Загрузка ...
|
|
| 21 | GBT5789-M8X25-8.8-A2L | Болт с фланцем |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
