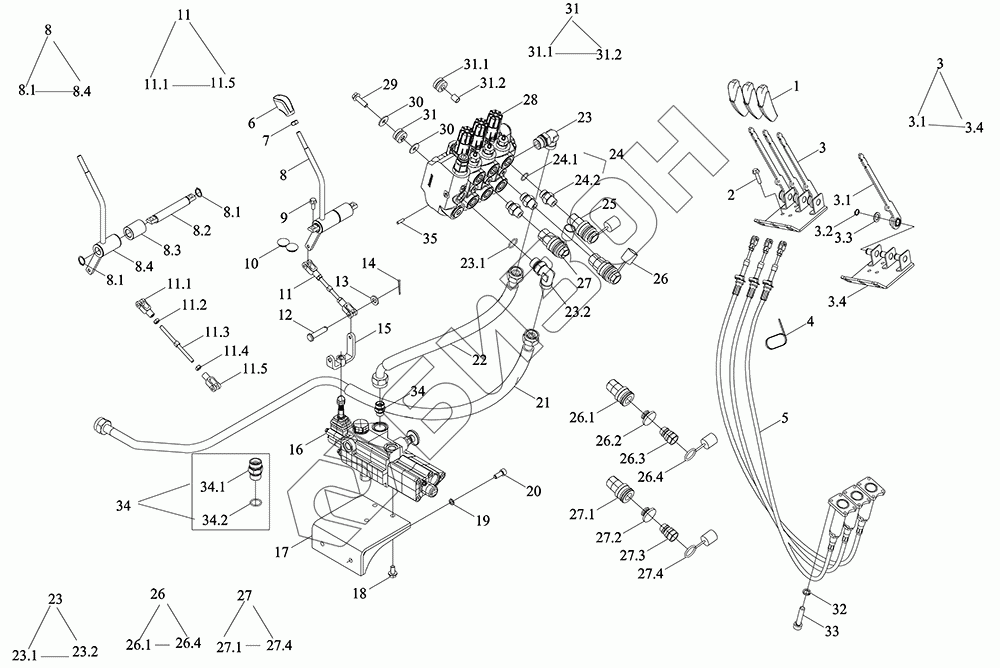

Графический каталог запасных частей к технике: LOVOL TM5D2A1304-003K. Устройство гидравлической системы
1
2
3
3.1
3.2
3.3
3.4
4
5
6
7
8
8.1
8.1
8.2
8.3
8.4
9
10
11
11.1
11.2
11.3
11.4
11.5
12
13
14
15
16
17
18
19
20
21
22
23
23.1
23.2
24
24.1
24.2
25
26
26.1
26.2
26.3
26.4
27
27.1
27.2
27.3
27.4
28
29
30
30
31
31.1
31.2
32
33
34
34
34.1
34.2
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TM5D582020001K | TM5D582020001K | Кронштейн |
Загрузка ...
|
|
| TM5D582020000K | TM5D582020000K | Система гидравлическая |
Загрузка ...
|
|
| 1 | TD1S582240007K | Головка рукоятки |
Загрузка ...
|
|
| 2 | GBT5789-M8X30-8.8-A2L | Болт шестигранный фланцевый M8X30-8.8-A2L |
Загрузка ...
|
|
| 3 | TQ1S582120001 | Механизм управления многоходовым клапаном |
Загрузка ...
|
|
| 3.1 | TD1S582080006 | Ручка управления |
Загрузка ...
|
|
| 3.2 | GBT894.1-14 | Кольцо упругое стопорное для вала |
Загрузка ...
|
|
| 3.3 | GBT848-14-A3L | Шайба небольшая |
Загрузка ...
|
|
| 3.4 | TQ1S582120002 | Гнездо монтажное |
Загрузка ...
|
|
| 4 | Q67405200 | Лента стяжная |
Загрузка ...
|
|
| 5 | TQ1S582120005 | Вал гибкий |
Загрузка ...
|
|
| 6 | TM7N582050001 | Рычаг подъемный |
Загрузка ...
|
|
| 7 | GBT6170-M10-8-A3L | Гайка шестигранная тип 1 M10-8-A3L |
Загрузка ...
|
|
| 8 | TD2S582030005a | Распределитель |
Загрузка ...
|
|
| 8.1 | GBT894.1-20 | Кольцо упругое стопорное для вала |
Загрузка ...
|
|
| 8.2 | TS04552010001 | Вал фиксированный |
Загрузка ...
|
|
| 8.3 | TS17582010059 | Цилиндр |
Загрузка ...
|
|
| 8.4 | TD2S582030006a | Механизм управления |
Загрузка ...
|
|
| 9 | GBT5789-M8X20-8.8-A2L | Болт M8X16-10.9-A2L |
Загрузка ...
|
|
| 10 | TD2S582010001 | Заглушка |
Загрузка ...
|
|
| 11 | TH04582010044 | Рычаг управления |
Загрузка ...
|
|
| 11.1 | FT804A.58L.136 | Вилка левого рычага |
Загрузка ...
|
|
| 11.2 | GBT6170-M8-LH-8-A2L | Гайка шестигранная тип 1 M8-LH-8-A2L |
Загрузка ...
|
|
| 11.3 | TH04582010045 | Штанга соединительная |
Загрузка ...
|
|
| 11.4 | GBT6170-M8-8-A2L | Гайка шестигранная тип 1 M8-8-A2L |
Загрузка ...
|
|
| 11.5 | FT804A.58L.133 | Вилка правого рычага |
Загрузка ...
|
|
| 12 | GBT882-B6X28-A3L | Штифт B6X28-A3L |
Загрузка ...
|
|
| 13 | GBT97.1-6-A3L | Шайба плоская |
Загрузка ...
|
|
| 14 | GBT91-1.6X16-A3L | Шплинт |
Загрузка ...
|
|
| 15 | TD2S582030009 | Втулка соединительная |
Загрузка ...
|
|
| 16 | TS06582130080 | Распределитель в сборе |
Загрузка ...
|
|
| 17 | TF1004.582.4 | Кронштейн |
Загрузка ...
|
|
| 18 | GBT5789-M10X20-8.8-A3L | Болт шестигранный фланцевый M10X20-8.8-A3L |
Загрузка ...
|
|
| 19 | GBT93-10-A3L | Шайба стандартная пружинная |
Загрузка ...
|
|
| 20 | GBT70.1-M10X25-8.8-A3L | Винт с цилиндрической головкой с внутренним шестигранником M10X25-8.8-A3L |
Загрузка ...
|
|
| 21 | TS06582220001a | Маслопровод |
Загрузка ...
|
|
| 22 | TS06582220003 | Маслопровод |
Загрузка ...
|
|
| 23 | TS06582130050 | Штуцер соединительный |
Загрузка ...
|
|
| 23.1 | TS09580010009 | Кольцо O-образное 23.6X2.9-M27X2 |
Загрузка ...
|
|
| 23.2 | GBT3738-S20 | Штуцер соединительный |
Загрузка ...
|
|
| 24 | TD1S582070010K | Корпус прямого концевого соединителя M22-NPT1-2 в сборе |
Загрузка ...
|
|
| 24.1 | TS09580010008 | Кольцо O-образное 19.3X2.2-M22X1.5 |
Загрузка ...
|
|
| 24.2 | TD1S582070011K | Штуцер соединительный |
Загрузка ...
|
|
| 25 | FT354.58A.030 | Штуцер соединительный |
Загрузка ...
|
|
| 26 | TG1454.582J.2 | Муфты быстросменные |
Загрузка ...
|
|
| 26.1 | FT354.58A.031 | Штуцер соединительный |
Загрузка ...
|
|
| 26.2 | TG1454.582J.2-02 | Крышка пылезащитная PVC - желтая и мягкая гнездового соединения |
Загрузка ...
|
|
| 26.3 | FT354.58A.032 | Штуцер соединительный |
Загрузка ...
|
|
| 26.4 | TG1454.582J.2-01 | Крышка пылезащитная PVC - желтая и мягкая штыревого соединения |
Загрузка ...
|
|
| 27 | TC02580010001K | Муфты быстросменные |
Загрузка ...
|
|
| 27.1 | FT354.58A.031 | Штуцер соединительный |
Загрузка ...
|
|
| 27.2 | TC02580010002K | Крышка пылезащитная PVC -красная и мягкая гнездового соединения |
Загрузка ...
|
|
| 27.3 | FT354.58A.032 | Штуцер соединительный |
Загрузка ...
|
|
| 27.4 | TC02580010003K | Крышка пылезащитная PVC -красная и мягкая штыревого соединения |
Загрузка ...
|
|
| 28 | TD2S582050001K | Блок клапанов |
Загрузка ...
|
|
| 29 | GBT5789-M10X35-10.9-A3L | Болт шестигранный фланцевый M10X35-10.9-A3L |
Загрузка ...
|
|
| 30 | GBT96.1-10-A3L | Шайба большая |
Загрузка ...
|
|
| 31 | TS06582150044 | Блок демпфирующий многоходового клапана в сборе |
Загрузка ...
|
|
| 31.1 | TS06582150042 | Блок демпфирующий многоходового клапана |
Загрузка ...
|
|
| 31.2 | TS06582150043 | Трубка распорная |
Загрузка ...
|
|
| 32 | GBT93-6-A3L | Шайба стандартная пружинная |
Загрузка ...
|
|
| 33 | GBT70.1-M6X30-8.8 | Винт с цилиндрической головкой с внутренним шестигранником |
Загрузка ...
|
|
| 34 | TS06582130049 | Сборка прямого соединители M27-20 |
Загрузка ...
|
|
| 34.1 | GBT3733-S20 | Деталь прямая переходная с зажимным кольцом |
Загрузка ...
|
|
| 34.2 | TS09580010009 | Кольцо O-образное 23.6X2.9-M27X2 |
Загрузка ...
|
|
| 35 | GBT119.1-6m6X22-A0P | Штырь цилиндрический |
Загрузка ...
|
